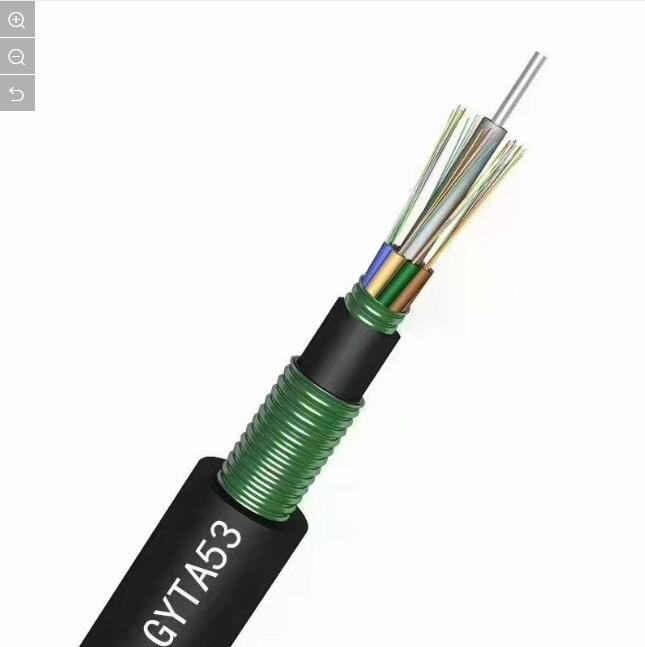

สายไฟเบอร์ออปติกกลางแจ้งแบบหุ้มเกราะสองชั้น GYTA53 โครงสร้างกะทัดรัดโหมดเดียว
คำอธิบายสายเคเบิลจากภายในสู่ภายนอก:
1. ไฟเบอร์
2. ลวดเหล็กเสริมความแข็งแรง
3. ท่อหลวม
4. ปลอกหุ้มชั้นใน
5. ระบบปิดกั้นน้ำ
6. สารอุด
7. เทปเหล็กลูกฟูก
8. ด้านนอก
แอปพลิเคชัน
1. การกระจายแบบฝังโดยตรงภายนอกอาคารหรือแบบท่อ
2. การสื่อสารระยะไกลและเครือข่ายพื้นที่ท้องถิ่น
ลักษณะเฉพาะ
1. เทปเหล็กเสริมความแข็งแกร่ง
2. ฟิลเลอร์ปกป้องท่อไฟเบอร์เทปเหล็กอะมอร์.
3. สมรรถนะเชิงกลและสิ่งแวดล้อมดีเยี่ยม
4.โครงสร้างกะทัดรัด น้ำหนักเบา.
5. การติดตั้งสะดวกและการทำงานที่เรียบง่าย
6. มีระบบกันน้ำกันซึมได้ดี
7. ปลอกหุ้ม 2 ชั้น
| รายการ | คำอธิบาย | ||||||
| จำนวนเส้นใย | 2-288แกน | ||||||
| ไฟเบอร์ | พิมพ์ | G652D/G657A/OM1/OM2/OM3/OM4 | |||||
| เส้นผ่านศูนย์กลาง | 250ไมโครเมตร | ||||||
| สมาชิกที่มีความแข็งแกร่ง | วัสดุ | เทปเหล็กและกระจกอี | |||||
| ปลอกหุ้มชั้นใน | วัสดุ | วิชาพลศึกษา | |||||
| เส้นผ่านศูนย์กลาง | - | ||||||
| ปลอกหุ้มภายนอก | วัสดุ | วิชาพลศึกษา | |||||
| เส้นผ่านศูนย์กลาง | 12.5~16.5มม. | ||||||
| ขนาดสายไฟ (สูง * กว้าง) | - | ||||||
| น้ำหนักสายเคเบิล | 155~255กก.±1กก. | ||||||
| ช่วงอุณหภูมิในการติดตั้ง(ºC) | -20+60 | ||||||
| อุณหภูมิการทำงานและการขนส่ง(ºC) | -40+70 | ||||||
| รัศมีการดัดโค้งต่ำสุด (มม.) | ระยะยาว | 10วัน | |||||
| การดัดโค้งน้อย รัศมี(มม.) |
ช่วงเวลาสั้น ๆ | 20วัน | |||||
| ค่าต่ำสุดที่อนุญาต ความต้านทานแรงดึง (N) |
ระยะยาว | 3000 | |||||
| ค่าต่ำสุดที่อนุญาต ความต้านทานแรงดึง (N) |
ช่วงเวลาสั้น ๆ | 4000 | |||||
| แรงกดทับ (N/100มม.) | ระยะยาว | 300 | |||||
| แรงกดทับ (N/100มม.) | ช่วงเวลาสั้น ๆ | 1,000 | |||||
สีมาตรฐานของเส้นใยและท่อ
| สไตล์ไฟเบอร์ | หน่วย | เอสเอ็ม จี652 |
เอสเอ็ม G652D |
เอ็มเอ็ม 50/125 |
เอ็มเอ็ม 62.5/125 |
เอ็มเอ็ม OM3-300 |
|
| เงื่อนไข | นาโนเมตร | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| การลดทอน | เดซิเบล/กม. | ≤3.0/1.0 | ≤3.0/1.0 | ||||
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - | - | |||
| การกระจาย | 1550นาโนเมตร | พ.ศ./(นาโนเมตร*กม.) | - | ≤18 | - | - | การกระจาย |
| 1625นาโนเมตร | พ.ศ./(นาโนเมตร*กม.) | - | ≤22 | - | - | ||
| แบนด์วิธ | 850นาโนเมตร | เมกกะเฮิรตซ์ กม. | - | - | >=400 | >=160 | แบนด์วิธ |
| 1300นาโนเมตร | เมกกะเฮิรตซ์ กม. | - | - | >=800 | >=500 | ||
| ความยาวคลื่นการกระจายศูนย์ | นาโนเมตร | 1300-1324 | >=1302, ≤1322 |
- | - | >= 1295, ≤1320 |
|
| ความลาดชันการกระจัดเป็นศูนย์ | นาโนเมตร | ≤0.092 | ≤0.091 | - | - | - | |
| PMD เส้นใยเดี่ยวสูงสุด | ≤0.2 | ≤0.2 | - | - | ≤0.11 | ||
| ค่าลิงค์การออกแบบ PMD | พส(nm2*k ม) |
≤0.12 | ≤0.08 | - | - | - | |
| ไฟเบอร์ตัดความยาวคลื่น λc | นาโนเมตร | >= 1180, ≤1330 |
>=1180, ≤1330 |
- | - | - | |
| การตัดสายเคเบิล ความยาวคลื่น λcc |
นาโนเมตร | ≤1260 | ≤1260 | - | - | - | |
| เอ็มเอฟดี | 1310นาโนเมตร | เอ่อ | 9.2+/-0.4 | 9.2+/-0.4 | - | - | - |
| 1550นาโนเมตร | เอ่อ | 10.4+/-0.8 | 10.4+/-0.8 | - | - | - | |
| ตัวเลข รูรับแสง(NA) |
- | - | 0.200+/ -0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| ขั้นตอน(ค่าเฉลี่ยทิศทางสอง การวัด) |
เดซิเบล | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความผิดปกติเกี่ยวกับเส้นใย ความยาวและจุด |
เดซิเบล | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความไม่ต่อเนื่อง | |||||||
| ความแตกต่างการกระเจิงกลับ ค่าสัมประสิทธิ์ |
เดซิเบล/กม. | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| ความสม่ำเสมอของการลดทอน | เดซิเบล/กม. | ≤0.01 | ≤0.01 | ||||
| ไดเมเตอร์แกน | เอ่อ | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| เส้นผ่านศูนย์กลางหุ้ม | เอ่อ | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| การหุ้มแบบไม่เป็นวงกลม | - | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| เส้นผ่านศูนย์กลางการเคลือบ | เอ่อ | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| การเคลือบ/นกฟินช์ ข้อผิดพลาดแบบรวมศูนย์ |
เอ่อ | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| การเคลือบแบบไม่เป็นวงกลม | - | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| ข้อผิดพลาดเกี่ยวกับความเชื่อมโยงของแกน/หุ้ม | เอ่อ | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| ความโค้ง(รัศมี) | เอ่อ | ≤4 | ≤4 | - | - | - |
|
