สายไฟฟ้าภายนอก GYFTY สายไฟฟ้าหลุดทั้งหมด 12-144 Core FRP
สายไฟฟ้าไฟเบอร์ออปติกภายนอกด้วย FRP
คําอธิบาย
ขนาดเล็ก น้ําหนักเบา หลอดล็อส ซิงก์แจ็คเก็ต สายเคเบิลดีเอเล็คทริกทั้งหมดที่ออกแบบสําหรับการติดตั้งท่อและอากาศมีชั้นโพลีเอธิลีนภายในเพื่อการป้องกันเพิ่มเติม.
โครงสร้างครับ
เมื่อเคลือบเส้นไฟเบอร์ออปติกแล้ว มันถูกปกป้องด้วยท่อที่คล่อง
ท่อลื่นถูกบิดรอบการเสริม
การเสริมกําลังตั้งอยู่ในส่วนกลางของสายไฟฟ้า
ลักษณะ
ใช้เทคโนโลยีการบิดชั้นสองทิศ "SZ"
น้ํายาลดน้ําจะเต็มไปเรื่อย ๆ เพื่อให้แน่ใจว่าส่วนที่เต็มไปด้วยน้ําจะลดน้ํา
เข็มขัดเหล็ก (อลูมิเนียม) แสดงการผูกพันที่น่าเชื่อถือและความแข็งแรงสูงโดยไม่แตกเมื่อบิด
การควบคุมความยาวของเส้นใยได้มั่นคง
สายเคเบิลมีการอ่อนแอเพิ่มเติมเกือบศูนย์และค่าการกระจายตัวไม่เปลี่ยนแปลงหลังจากการสร้าง
cble มีประสิทธิภาพด้านสิ่งแวดล้อมที่ดี และสามารถใช้ได้ในช่วงอุณหภูมิ -10 °C ถึง +70 °C
มันสามารถรองรับเส้นใยได้ถึง 288 เส้น
การสร้างหลอดที่เต็มไปด้วยเจลให้ความคุ้มกันต่อเส้นใยที่ดีกว่า
สายไฟฟ้ามีโครงสร้างแบบดียิเลคทริกทั้งหมด และการออกแบบที่ทนทานต่อแสง UV และความชื้น
การใช้งาน
เหมาะสําหรับวิธีการวางที่แตกต่างกัน เช่น ราคาบน, ท่อ, และการฝังโดยตรง
เหมาะสมสําหรับการใช้งานในระบบ Backbone และ Access
สามารถติดตั้งในท่อหรือการจัดตั้งเชือก / อากาศ
พื้นที่พลังงานสูง

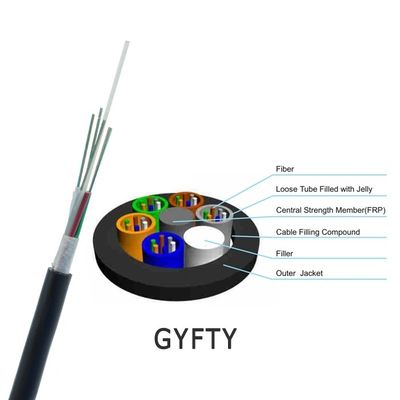

ลักษณะโครงสร้าง
เครื่องประกอบการประกอบ
เครื่องเสริมศูนย์กลางที่ไม่ใช่โลหะ
การเสริมท่อรอบเส้นใยแก้วหรือเส้นใยอารามิด
โปลิเอเธลีนเปลือกภายนอก
หมายเหตุ: ยังสามารถออกแบบโครงสร้างที่แตกต่างกันได้ตามความต้องการของผู้ใช้เกี่ยวกับผลงานด้านสิ่งแวดล้อมและความสามารถในการส่งของสายไฟฟ้าออทติก เช่น: GYFTA, GYFXTY,GYFDTZAเป็นต้น
คุณลักษณะการทํางาน
ไม่มีโครงสร้างโลหะ แอนติ-อิเล็กทรอนิกส์ที่ดีเยี่ยม ผลประกอบการฟ้าคะนอง
พื้นที่ใช้งานของสายไฟฟ้า GYFTY
การสื่อสารระยะไกล การสื่อสารระหว่างสํานักงาน และการเข้าสายไฟฟ้าออปติก
โดยเฉพาะอย่างยิ่งเหมาะสมสําหรับโอกาสที่มีระบบพลังงานที่รุนแรง, ฟ้าคะนองหลายและการแทรกแซงทางแม่เหล็กไฟฟ้า, สามารถใช้ในการนําสายไฟฟ้าออทติก
ลักษณะทางแสง
|
จํานวนสายไฟฟ้า
|
4
|
8
|
12
|
24
|
48
|
72
|
144
|
|
|
รูปแบบเส้นใย
|
G.652D
|
|||||||
|
การออกแบบ ((StrengthMember+Tube&Filler)
|
1+5
|
1+6
|
1+12
|
|||||
|
สมาชิกกําลังกลาง
|
วัสดุ
|
FRP
|
||||||
|
กว้าง ((±0.05) มม
|
1.5
|
2.0
|
||||||
|
ท่อลอย
|
วัสดุ
|
PBT
|
||||||
|
กว้าง ((±0.06) มม
|
1.72
|
2.0
|
||||||
|
ความหนา ((± 0.03) มม
|
0.30
|
0.32
|
||||||
|
Max.Core NO./Tube
|
4
|
6
|
12
|
|||||
|
สายเติม
|
วัสดุ
|
LDPE
|
||||||
|
สี
|
สีขาว
|
|||||||
|
กว้าง ((±0.06) มม
|
1.7
|
2.0
|
||||||
|
ชั้นปิดน้ํา ((วัสดุ)
|
สารประกอบน้ําท่วม
|
|||||||
|
กล่องภายนอก
|
วัสดุ
|
MDPE
|
||||||
|
ความหนา ((± 0.2) มม
|
1.8
|
|||||||
|
กว้างของเคเบิล
|
8.3
|
8.9
|
9.4
|
13.2
|
||||
|
น้ําหนักสาย
|
55
|
65
|
75
|
160
|
||||
|
ระยะรัศมีโค้ง
|
ไม่ มี ความ กังวล
|
10.0×สาย-φ
|
||||||
|
ภายใต้ความเครียดสูงสุด
|
20.0×สาย-φ
|
|||||||
|
ระยะอุณหภูมิ
|
การติดตั้ง
|
-20~+60
|
||||||
|
การขนส่งและการจัดเก็บ
|
-40~+70
|
|||||||
|
การปฏิบัติงาน
|
-40~+70
|
|||||||
|
สายใย นับ |
นาม กว้าง (mm) |
นาม น้ําหนัก (kg/km) |
สายใยสูงสุด ต่อท่อ |
จํานวนสูงสุด (ท่อ+เครื่องเติม) |
หน่วยความแรงดึงที่อนุญาต (N) |
ความต้านทานต่อการบด (N/100mm) |
||
| ระยะสั้น | ระยะยาว | ระยะสั้น | ระยะยาว | |||||
| 2 ~ 36 | 10.2 | 85 | 6 | 6 | 1500 | 600 | 1000 | 300 |
| 38 ~ 72 | 11.1 | 100 | 12 | 6 | 1500 | 600 | 1000 | 300 |
| 74~96 | 12.6 | 130 | 12 | 8 | 1500 | 600 | 1000 | 300 |
| 98 ~ 120 | 14.1 | 162 | 12 | 10 | 1500 | 600 | 1000 | 300 |
| 122 ~ 144 | 15.9 | 204 | 12 | 12 | 1800 | 600 | 1000 | 300 |
| 146~216 | 15.9 | 205 | 12 | 18 ((2 ชั้น) | 2200 | 600 | 1000 | 300 |
| >144 | สามารถใช้ได้ตามคําขอของลูกค้า | |||||||
|
รายการ
|
รายละเอียด
|
|
ประเภทเส้นใย
|
โหมดเดียว
|
|
วัสดุใย
|
ซิลิก้าดอปป์
|
|
คอเปอร์เซ็นต์การลดความหนา
@ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm |
≤0.32 dB/km ≤0.22 dB/km ≤0.30 dB/km |
|
ความไม่ต่อเนื่องของจุด
|
≤0.05 dB
|
|
ความยาวคลื่นตัดเคเบิล
|
≤ 1260 nm
|
|
ความยาวคลื่นระบายศูนย์
|
1300 ~ 1324 nm
|
|
ความชันที่ไม่มีการกระจาย
|
≤ 0.092 ps/ ((nm2.km)
|
|
PMDQ (สัดส่วนเฉลี่ย*)
|
≤0.2 PS/km1⁄2
|
|
กว้างของสนามโหมด @ 1310 nm
|
9.2±0.4 um
|
|
ความผิดพลาดของแกน / แคลด
|
≤0.5 มม
|
|
กว้างคลุม
|
125.0 ± 0.7 มม
|
|
การเคลือบไม่เป็นวงกลม
|
≤1.0%
|
|
กว้างคลุมประจํา
|
245 ± 10 มม
|
|
ระดับการทดสอบความมั่นคง
|
100 kpsi (= 0.69 Gpa) 1%
|
|
ความขึ้นอยู่กับอุณหภูมิ
0°C ~ +70°C @ 1310 & 1550nm |
0.1 dB/km
|
