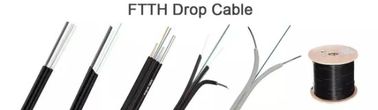

Ind-Simplex Bow Type G657A1 Drop Wire Fiber Optic 2 Coretype แบบเดียว ดักท็อปเคเบิลสายสื่อสารสายโทรคมนาคม
สายไฟฟ้าไฟเบอร์โปติกในรูปร่างกระพริบ คือการวางไฟเบอร์ไฟเบอร์ในศูนย์กลาง วางสายไฟฟ้าไฟเบอร์ไฟเบอร์คู่กันสองสาย FRP ในทั้งสองข้างเป็นองค์ประกอบเสริมและผลักดันแผ่นกันไฟที่ไม่มีฮาโลเจน และมีควันน้อย. สมาชิกเสริม (FRP) ถูกวางอยู่ทั้งสองข้างของช่อง, การเคลือบด้วย PE ((LSZH,PVC) เสื้อ.
โครงสร้าง:
ลักษณะ
1. สายไฟเบอร์ออปติกเฉพาะที่ทนการบิด ให้ความกว้างแบนด์วิทที่ใหญ่กว่าและเพิ่มผลงานการถ่ายทอดเครือข่าย
2การเสริมเหล็ก FRP หรือโลหะคู่กันสองตัว ทําให้สายไฟฟ้าออปติกมีความต้านทานแรงดันที่ดีและปกป้องเส้นไฟฟ้าออปติก
3สายไฟฟ้าออปติกมีโครงสร้างที่เรียบง่าย น้ําหนักเบาและสามารถใช้งานได้ดี
4. การออกแบบลําเลียงที่โดดเด่น, ง่ายที่จะเปลือก, ง่ายที่จะเชื่อมต่อ, ยืดหยุ่นการติดตั้งและการบํารุงรักษา;
5ผนังโพลีเอเธลีนกันเพลิง ไม่มีฮาโลเจนที่มีควันน้อย หรือผนัง PVC กันเพลิง ป้องกันสิ่งแวดล้อม
6. สามารถจับคู่กับหลากหลายในสถานที่เชื่อมต่อ, สามารถในสถานที่ปลาย
7เนื่องจากความอ่อนโยนและความเบาของมัน สายเคเบิลที่เคลือบด้วยเชลล์ถูกใช้อย่างแพร่หลายในเครือข่ายการเข้าถึงชื่อทางวิทยาศาสตร์ของสายไฟฟ้าที่เคลือบด้วยเชลล์ คือว่าเครือข่ายการเข้าใช้สายไฟฟ้าใช้กระพริกเพื่อนําสายไฟฟ้าออปติก; เนื่องจากรูปร่างของมันเป็นกระพริก มันยังถูกเรียกว่า กระพริกสายไฟฟ้าออปติก คาเบลออปติก 8 รูป
รายละเอียด
ข้อมูลทั่วไป
| ประเภทสาย | FTTH ((Kabel Drop) |
| ประเภทเส้นใย | SM G657A1/ SM G657A2 |
| การใช้งาน | FTTH, LAN |
| วิธีการติดตั้งที่แนะนํา | สายอากาศ |
| สิ่งแวดล้อม | ภายใน |
| ระยะอุณหภูมิ | - 40 ถึง 70°C |
รายละเอียดไฟเบอร์
| สไตล์เส้นใย | หน่วย |
SM G652D |
SM G657A1 |
SM G657A2 |
||
| สภาพ | nm | 1310/1550 | 1310/1550 | 1310/1550 | ||
| การลดความแรง | dB/km | ≤ 0.36 / 0.23 | ≤ 0.35/0.21 | ≤ 0.35/0.21 | ||
| การกระจาย | 1310nm | PS/(nm*km) | ≤ 18 | ≤ 18 | ≤ 18 | |
| 1550nm | PS/(nm*km) | ≤ 22 | ≤ 22 | ≤ 22 | ||
| ความยาวคลื่นการกระจาย 0 | nm | 1312±10 | 1312±10 | 1300-1324 | ||
| ความชันการกระจายที่ 0 | ps/(nm2×Km) | ≤0.091 | ≤0.090 | ≤0.092 | ||
| PMD สายใยส่วนตัวสูงสุด | [ps/√km] | ≤0.2 | ≤0.2 | ≤0.2 | ||
| ค่าเชื่อมต่อการออกแบบ PMD | ps/(nm2×Km) | ≤0.08 | ≤0.08 | ≤0.08 | ||
| ความยาวคลื่นตัดเส้นใย λc | nm | ¥1180,≤1330 | ¥1180,≤1330 | ¥1180,≤1330 | ||
| ความยาวคลื่นตัดเคเบิล λcc | nm | ≤ 1260 | ..... | ..... | ||
| MFD | 1310nm | อืมม | 9.2±04 | 9.0±04 | 90.8±0.4 | |
| 1550nm | อืมม | 100.4±0.8 | 10.1±05 | 90.8±0.5 | ||
| ขั้นตอน ((ค่าเฉลี่ยของการวัดสองทิศทาง) | dB | ≤0.05 | ≤0.05 | ≤0.05 | ||
| ความผิดปกติในความยาวของเส้นใยและจุดไม่ต่อเนื่อง | dB | ≤0.05 | ≤0.05 | ≤0.05 | ||
| คออฟเฟกชันการสับสนความแตกต่าง | dB/km | ≤0.03 | ≤0.03 | ≤0.03 | ||
| ความเหมือนกันในการลดความหนา | dB/km | ≤0.01 | ≤0.01 | ≤0.01 | ||
| กว้างคลุม | อืมม | 125.0±01 | 1240.8±0.1 | 1240.8±0.1 | ||
| การเคลือบไม่เป็นวงกลม | % | ≤ 1.0 | ≤0.7 | ≤0.7 | ||
| กว้างคลุม | อืมม | 242±7 | 242±7 | 242±7 | ||
| ความผิดพลาดการเคลือบ / ชาฟินช์ | อืมม | ≤ 120 | ≤ 120 | ≤ 120 | ||
| การเคลือบที่ไม่เป็นวงกลม | % | ≤60 | ≤60 | ≤60 | ||
| ความผิดพลาดของแกน / ผนัง | อืมม | ≤0.6 | ≤0.5 | ≤0.5 | ||
| สายโค้ง (รัศมี) | อืมม | ≥4 | ≥4 | ≥4 | ||
การระบุสีแบบมาตรฐานของเส้นใย
| ไม่ ไม่ | 1 | 2 | 3 | 4 |
| สี | สีฟ้า | ส้ม | สีเขียว | สีน้ําตาล |
การออกแบบเคเบิล
| รายการ | คําอธิบาย |
| ตัวอย่างหมายเลข | GJYXFH03 |
| 1จํานวนเส้นใย | 1 เซอร์ 2 เซอร์ 4 เซอร์ |
| 2. กว้างเคเบิล | 6.8 มิลลิเมตร |
| 3. กว้างในเคเบิล | 2.0*3.0 มิลลิเมตร |
| 4สมาชิกความแข็งแรง | |
| - วัสดุ | FRP |
| - กว้าง | 0.45 มม. |
| 5กล่องภายนอก | |
| - วัสดุ | PE/LSZH (ดํา/ขาว)/PVC |
| 6. การตราสลัก | |
| -ประเภทการตรา | การพิมพ์เลเซอร์ |
สมาชิกกําลัง
ส่วนความแข็งแกร่งทําจาก FRP มันทําให้สายไฟแข็งแรง
หมวกป้องกันสายไฟฟ้าจากน้ํา
ชุดนอก
LSZH sheath ถูกถักออกเหนือเส้นใย
การตราเครื่องเคลือบสายเคเบิล
ทุกสายไฟมีข้อมูลต่อไปนี้ถูกระบุอย่างชัดเจนบนชั้นนอกของสายไฟ:
a. ชื่อของผู้ผลิต
b. ปีผู้ผลิต
c. ประเภทของเคเบิลและไฟเบอร์
d. สัญลักษณ์ความยาว (พิมพ์บนแต่ละเมตรปกติ)
e. หรือตามความต้องการของลูกค้า
การใช้งาน
1. ใช้สําหรับสายไฟภายใน ผู้ใช้ปลายใช้สายไฟโดยตรง
2. ใช้ในการนําสายไฟฟ้าออปติกในอาคาร
สําหรับสายไฟภายในของผู้ใช้ใน FTTH
