เสาอากาศกลางแจ้ง 4 คอร์ GYFXTY PE Jacket FRP Messenger Wire ใยแก้วนำแสงพร้อมไฟเบอร์ G652D
GYXFTYสายเคเบิลใยแก้วนำแสงโหมดเดียวเป็นสายเคเบิลอิเล็กทริกที่ไม่ใช่โลหะทั้งหมดที่ใช้สำหรับระบบส่งกำลังไฟฟ้า พื้นที่ที่มีฟ้าคะนองมากเกินไป และสูงอินเทอร์เฟซแม่เหล็กไฟฟ้าท่อเคเบิลซึ่งเต็มไปด้วยสารเติม มีท่อหลวมตรงกลาง และชิ้นส่วนความแข็งแรง FRP แบบขนานสายเคเบิลหุ้มด้วยปลอก PEสายเคเบิล GYXFTY มีตั้งแต่ 2 คอร์ถึง 12 คอร์ใช้ในพื้นที่ไฟฟ้าแรงสูงสำหรับการใช้งานทางอากาศหรือท่อทางไกล
ฟังก์ชั่นและคุณสมบัติของผลิตภัณฑ์

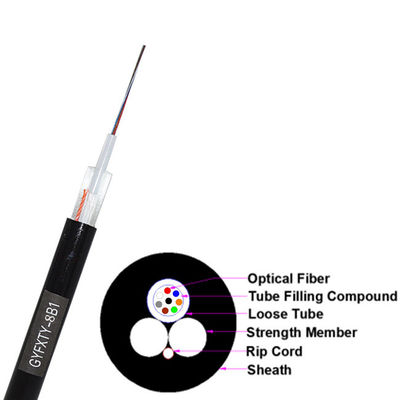

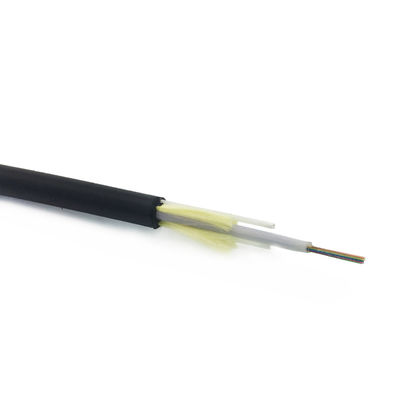

โครงสร้างของสายเคเบิลออปติคอลลำแสงกลางของ GYFXTY คือการใส่ใยแก้วนำแสง 250um ลงในท่อหลวมที่ทำจากวัสดุโมดูลัสสูงและท่อหลวมจะเต็มไปด้วยสารกันน้ำท่อหลวมถูกห่อด้วยชั้นของเส้นด้ายอะรามิด (ผลิตในประเทศจีน) ตามยาว และมีการเพิ่มวัสดุปิดกั้นน้ำระหว่างเส้นด้ายอะรามิดและท่อหลวมเพื่อให้แน่ใจว่าสายเคเบิลออปติคัลมีความกะทัดรัดและการปิดกั้นน้ำตามยาวFRP เหล็กคู่ขนานสองตัววางอยู่บนทั้งสองด้านและปลอกโพลีเอทิลีนถูกอัดเข้าไปในสายเคเบิล.
ข้อมูลจำเพาะ
|
ยี่ห้อ
|
TW-SCIE
|
|
ประเภทใยแก้วนำแสง
|
โหมดซิงเกิล G652D
|
|
วัสดุแจ็คเก็ต
|
วิชาพลศึกษา
|
|
จำนวนไฟเบอร์
|
4
|
|
สีเสื้อ
|
สีดำ
|
|
สมาชิกที่แข็งแกร่ง
|
2 ขนาน FRP
|
|
เส้นผ่านศูนย์กลางของสายเคเบิล
|
6.0มม
|
|
ความยาว
|
2000m ต่อม้วนหรือกำหนดเอง
|
|
น้ำหนักรวม
|
35 กก
|
| พารามิเตอร์ทางเทคนิคของใยแก้วนำแสงโหมดเดียว ITU-T G.652D (B1.3) | |||
| ลักษณะทางแสง | |||
| เส้นผ่านศูนย์กลางฟิลด์โหมด (MFD) | 1310nm 1550นาโนเมตร |
9.2±0.4 10.4±0.8 |
มม มม |
| ความยาวคลื่นตัด (λcc) | ≤1260 | นาโนเมตร | |
| ค่าสัมประสิทธิ์การลดทอน | 1310nm 1383นาโนเมตร 1550นาโนเมตร |
<0.35 <0.35 <0.22 |
เดซิเบล/กม เดซิเบล/กม เดซิเบล/กม |
| การสูญเสียการดัดมาโคร | φ75มม. 100 วงกลม ที่ 1550 นาโนเมตร | ≤0.1 | เดซิเบล |
| การลดทอนความไม่สม่ำเสมอ | ≤0.05 | เดซิเบล | |
| ค่าสัมประสิทธิ์การกระจายตัว | 1288~1339นาโนเมตร 1271~1360นาโนเมตร 1550นาโนเมตร |
≤3.5 ≤5.3 ≤18 |
Ps/(นาโนเมตรกม.) Ps/(นาโนเมตรกม.) Ps/(นาโนเมตรกม.) |
| ความยาวคลื่นการกระจายเป็นศูนย์ | 1300~1324 | นาโนเมตร | |
| ความลาดชันการกระจายตัวสูงสุดเป็นศูนย์ | ≤0.093 | Ps/(นาโนเมตร2.กม.) | |
| ดัชนีกลุ่มของการหักเห (ค่าปกติ) | 1310nm 1550นาโนเมตร |
1.466 1.467 |
|
| ลักษณะทางเรขาคณิต | |||
| เส้นผ่าศูนย์กลางหุ้ม | 125.0±1.0 | มม | |
| ข้อผิดพลาดศูนย์กลางของแกน/การหุ้ม | ≤0.8 | มม | |
| การหุ้มแบบไม่กลม | ≤1.0 | % | |
| เส้นผ่านศูนย์กลางการเคลือบ | 245.0±10 | มม | |
| ข้อผิดพลาดศูนย์กลางของการหุ้ม/การเคลือบ | ≤12.0 | มม | |
| การเคลือบผิวไม่กลม | ≤8 | % | |
| เส้นผ่านศูนย์กลางของการเคลือบสี | 250.0±15 | มม | |
| ลักษณะทางกล | |||
| การดัดผม (รัศมี) | ≥4 | ม | |
| พิสูจน์ความเครียด | >0.69 | เกรดเฉลี่ย | |
| แรงแถบเคลือบ | ค่าเฉลี่ย มูลค่าสูงสุด |
1.0-5.0 1.3-8.9 |
เอ็น เอ็น |
| พารามิเตอร์ความไวต่อการกัดกร่อนของความเค้นไดนามิก (nงค่า) | ≥20 | ||
