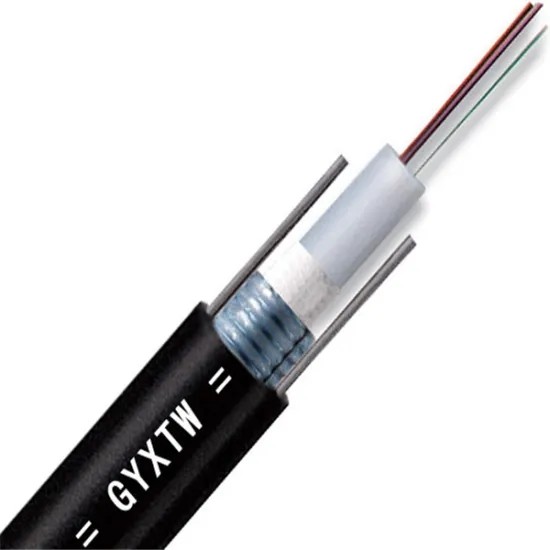

คำอธิบาย:
1. วุ้นเส้นเดี่ยวสอดไส้หลอดหลวมมีเส้นใยมากถึง 24 เส้น
2. เทปกันน้ำระหว่างเทปเหล็กกับหลอดหลวมด้วยสารเจลลี่
3. เทปเหล็กลูกฟูก PE เคลือบสองชั้นภายใต้ปลอก PE
4. ลวดเหล็กคู่ขนานเป็นสมาชิกที่มีความแข็งแรง
5. โครงสร้างกะทัดรัด น้ำหนักเบา เทปเหล็กหุ้มเกราะชั้นดีกันน้ำ ความชื้นดี
ข้อกำหนดทั่วไป:
| ประเภทสายเคเบิล | สายไฟเบอร์ออปติก Central Loose Tube GYXTW |
| ประเภทไฟเบอร์ | SM G.652D |
| แอปพลิเคชัน | การสื่อสารทางไกล LAN |
| วิธีการติดตั้งที่แนะนำ | ทางอากาศ |
| สิ่งแวดล้อม | กลางแจ้ง |
| ช่วงอุณหภูมิ | -40ºC ถึง 70ºC |
ข้อมูลจำเพาะของไฟเบอร์:
| พารามิเตอร์ทางเทคนิคของไฟเบอร์ออปติกโหมดเดียว ITU-T G.652D (B1.3) | |||
| ลักษณะเฉพาะ | เงื่อนไข | ค่าที่กำหนด | หน่วย |
| ลักษณะทางแสง | |||
| โหมดสนามเส้นผ่านศูนย์กลาง (MFD) | 1310nm 1550nm |
9.2±0.4 10.4±0.8 |
µm µm |
| ความยาวคลื่นตัด (λcc) | ≤1260 | นาโนเมตร | |
| ค่าสัมประสิทธิ์การลดทอน | 1310nm 1383nm 1550nm |
<0.35 <0.35 <0.22 |
เดซิเบล/กม เดซิเบล/กม เดซิเบล/กม |
| การสูญเสียการดัดแบบมาโคร | φ75มม. 100วงกลม ที่ 1550นาโนเมตร | ≤0.1 | เดซิเบล |
| การลดทอนไม่สม่ำเสมอ | ≤0.05 | เดซิเบล | |
| ค่าสัมประสิทธิ์การกระจายตัว | 1288~1339nm 1271~1360nm 1550nm |
≤3.5 ≤5.3 ≤18 |
ปล./(nm.km) ปล./(nm.km) ปล./(nm.km) |
| ความยาวคลื่นการกระจายตัวเป็นศูนย์ | 1300~1324 | นาโนเมตร | |
| ความชันการกระจายตัวเป็นศูนย์สูงสุด | ≤0.093 | ปล./(nm2.km) | |
| ดัชนีกลุ่มการหักเหของแสง (ค่าปกติ) | 1310nm 1550nm |
1.466 1.467 |
|
| ลักษณะทางเรขาคณิต | |||
| เส้นผ่านศูนย์กลางการหุ้ม | 125.0±1.0 | µm | |
| ข้อผิดพลาดเกี่ยวกับศูนย์กลาง/การหุ้มแกนกลาง | ≤0.8 | µm | |
| หุ้มไม่กลม | ≤1.0 | % | |
| เส้นผ่านศูนย์กลางเคลือบ | 245.0±10 | µm | |
| ข้อผิดพลาดในการหุ้ม/เคลือบศูนย์กลาง | ≤12.0 | µm | |
| การเคลือบไม่เป็นวงกลม | ≤8 | % | |
| เส้นผ่านศูนย์กลางของการเคลือบสี | 250.0±15 | µm | |
| ลักษณะทางกล | |||
| การดัดผม (รัศมี) | ≥4 | NS | |
| พิสูจน์ความเครียด | >0.69 | Gpa | |
| แรงเคลือบแถบ | ค่าเฉลี่ย มูลค่าสูงสุด |
1.0-5.0 1.3-8.9 |
NS NS |
| พารามิเตอร์ความไวต่อการกัดกร่อนของความเค้นแบบไดนามิก (nNS ค่า) | ≥20 | ||
มุมมองการบรรจุ : 1-4 กม./ม้วน ในถังไม้

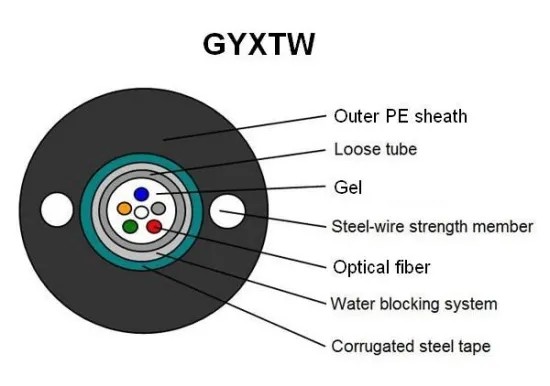

โครงสร้างสายเคเบิล:
