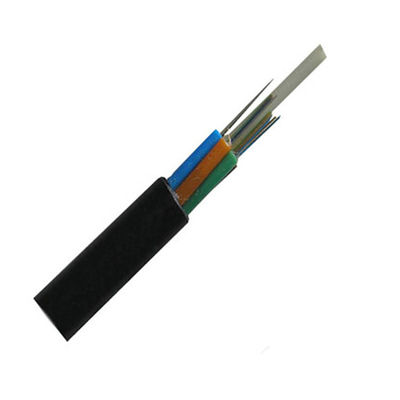

GYFTY 144-Core Hybrid Fiber Optic Copper Wire Composite Cables สําหรับ FTTA
คําอธิบาย
The Loose Tube Single Jacket All Dielectric cables ซึ่งมีเป้าหมายสําหรับการติดตั้งท่อและอากาศ (มีเชือก) มีน้ําหนักเบาและมีกว้างเล็กศูนย์กลางของสายไฟฟ้าทําจากพลาสติกที่เสริมด้วยเส้นแก้ว (FRP), รอบ ๆ ท่อลอย (และเชือกเติม) ถูกบิดเพื่อสร้างแกนเคเบิลที่คอมแพคตและกลม. เครื่องเติมที่ปิดน้ําถูกใช้เพื่อเติมช่องว่างในแกนเคเบิล.คาเบิ้ลยังมีชั้นของโพลีเอธีลีนใน.
โครงสร้างครับ
สายไฟเบอร์ออปติก เมื่อถูกเคลือบแล้ว จะถูกปกป้องด้วยท่อที่คล่อง
ท่อลอยนี้ถูกบิดรอบการเสริม ซึ่งตั้งอยู่กลางสายไฟฟ้าออปติก
ลักษณะ
เทคโนโลยีการบิดชั้นสองทิศ "SZ" ถูกนํามาใช้
น้ํายาบล็อคน้ําถูกนําไปใช้อย่างช้า ๆ เพื่อให้เกิดการบล็อคน้ําเต็มส่วน
เข็มขัดเหล็ก (หรืออลูมิเนียม) มีความเชื่อมโยงที่น่าเชื่อถือ ความแข็งแรงสูง และไม่แตกเมื่อบิด
การควบคุมความยาวเส้นใยที่มั่นคง
หลังจากที่เคเบิลถูกสร้างขึ้น ความอ่อนแอเพิ่มเติมของไฟเบอร์ออปติกส์จะเกือบเป็นศูนย์ และค่าการกระจายตัวยังคงไม่เปลี่ยนแปลง
สายไฟฟ้านี้มีความสามารถด้านสิ่งแวดล้อมที่ดี และเหมาะสําหรับการใช้ในช่วงอุณหภูมิ -10 °C ~ + 70 °C
สายนี้สามารถรองรับเส้นใยได้ถึง 288 เส้น และมีรูปร่างหลุดที่เต็มไปด้วยเจลที่ให้ความคุ้มกันเส้นใยที่ดีกว่า โครงสร้างที่ใช้ไฟฟ้าเคลื่อนไหวทั้งหมด และการออกแบบที่ทนต่อแสง UV และความชื้น
การใช้งาน
สายนี้เหมาะสําหรับวิธีวางที่หลากหลาย รวมถึงการวางในออร์เฮด ท่อ และการฝังโดยตรงมันเหมาะสําหรับการใช้ในทั้งสายสันหลังและเครือข่ายการเข้าถึง และสามารถติดตั้งในท่อหรือการจัดตั้งเชือก/อากาศ.
วิธีการวางลูกที่ใช้
สายนี้เหมาะกับการใช้ในพื้นที่ระดับสูง
การติดตั้งทางอากาศในพื้นที่พลังงานสูงต้องการสายไฟที่มีคุณสมบัติเฉพาะเจาะจง
Tสายไฟของเขาไม่เป็นโลหะเลย
มันมีการเสริมพลังศูนย์กลางที่ไม่ใช่โลหะรอบเส้นใยแก้วหรือเส้นใยอารามิด
กล่องภายนอกทําจากพอลิเอธีเลน
หมายเหตุ: โครงสร้างเคเบิลที่แตกต่างกัน เช่น GYFTA, GYFXTY และ GYFDTZA สามารถออกแบบได้เพื่อตอบโจทย์ความต้องการของผู้ใช้ในการทํางานด้านสิ่งแวดล้อมและความจุในการส่งสัญญาณ
คุณลักษณะการทํางาน
ไม่มีโครงสร้างโลหะ แอนติ-อิเล็กทรอนิกส์ที่ดีเยี่ยม ผลประกอบการฟ้าคะนอง
พื้นที่ใช้งานของสายไฟฟ้า GYFTY
ลักษณะทางแสง
|
สายใย นับ |
นาม กว้าง (mm) |
นาม น้ําหนัก (kg/km) |
สายใยสูงสุด ต่อท่อ |
จํานวนสูงสุด (ท่อ+เครื่องเติม) |
หน่วยความแรงดึงที่อนุญาต (N) |
ความต้านทานต่อการบด (N/100mm) |
||
| ระยะสั้น | ระยะยาว | ระยะสั้น | ระยะยาว | |||||
| 2 ~ 36 | 10.2 | 85 | 6 | 6 | 1500 | 600 | 1000 | 300 |
| 38 ~ 72 | 11.1 | 100 | 12 | 6 | 1500 | 600 | 1000 | 300 |
| 74~96 | 12.6 | 130 | 12 | 8 | 1500 | 600 | 1000 | 300 |
| 98 ~ 120 | 14.1 | 162 | 12 | 10 | 1500 | 600 | 1000 | 300 |
| 122 ~ 144 | 15.9 | 204 | 12 | 12 | 1800 | 600 | 1000 | 300 |
| 146~216 | 15.9 | 205 | 12 | 18 ((2 ชั้น) | 2200 | 600 | 1000 | 300 |
| >144 | สามารถใช้ได้ตามคําขอของลูกค้า | |||||||
