GJXFH FTTH
Simplex สายเคเบิลภายในอาคารแบบหลายคอร์แบบวางสายเดี่ยว สายเคเบิลโทรคมนาคม LAN
เส้นใยเคลือบสี 250um อยู่ตรงกลางวางพลาสติกเสริมแรงด้วยไฟเบอร์แบบขนาน (FRP) สองอันที่ทั้งสองด้านสายเคเบิลเสริมด้วยปลอก LSZH ที่ทนต่อรังสียูวีสีดำหรือสีและเปลวไฟ

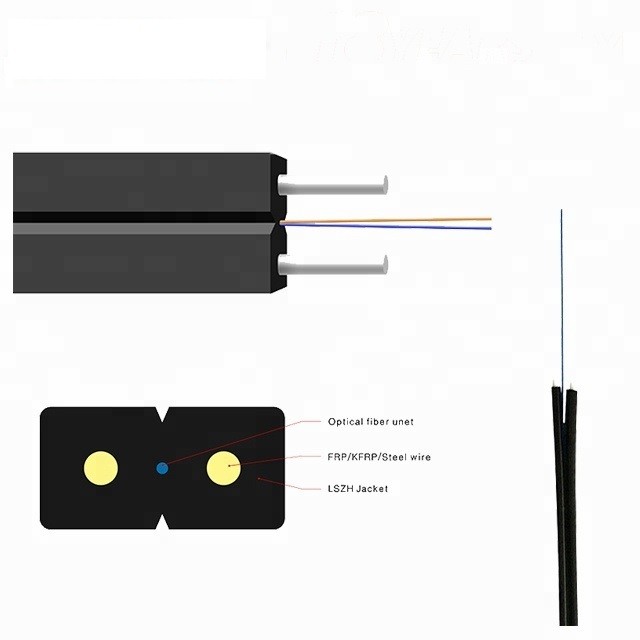

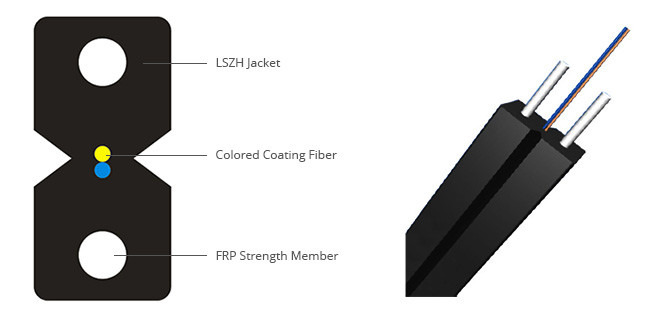

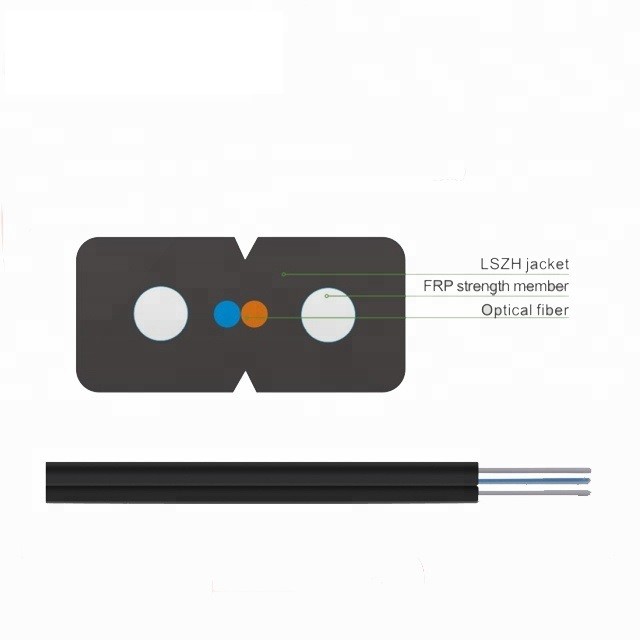

โครงสร้าง:
ลักษณะเฉพาะ:
1. ใยแก้วนำแสงที่ทนต่อการดัดงอพิเศษ ให้แบนด์วิดธ์ที่มากขึ้นและเพิ่มประสิทธิภาพการรับส่งข้อมูลเครือข่าย
2. การเสริมแรง FRP แบบขนานสองเส้นทำให้สายเคเบิลออปติกมีความต้านทานแรงกดที่ดีและป้องกันใยแก้วนำแสง
3. สายเคเบิลออปติคัลมีโครงสร้างที่เรียบง่าย น้ำหนักเบา และใช้งานได้จริง
4. การออกแบบร่องที่เป็นเอกลักษณ์ ลอกง่าย เชื่อมต่อง่าย ลดความซับซ้อนในการติดตั้งและบำรุงรักษา
5. ปลอกโพลีเอทิลีนชนิดทนไฟที่ปราศจากฮาโลเจนควันต่ำหรือปลอกพีวีซีทนไฟ, การปกป้องสิ่งแวดล้อม
6. สามารถจับคู่กับคอนเนคเตอร์ในสถานที่ต่างๆ ได้ที่จุดสิ้นสุดของไซต์
7. เนื่องจากความนุ่มนวลและเบา สายเคเบิลแบบมีปลอกจึงถูกใช้อย่างกว้างขวางในเครือข่ายการเข้าถึงชื่อวิทยาศาสตร์ของสายเคเบิลแบบมีเปลือกคือเครือข่ายการเข้าถึงใช้ผีเสื้อเพื่อแนะนำสายเคเบิลออปติคัลเนื่องจากรูปร่างของมันคือผีเสื้อ จึงเรียกอีกอย่างว่าสายใยแก้วนำแสงแบบผีเสื้อ 8 รูปทรง
ข้อมูลจำเพาะ:
ข้อมูลจำเพาะทั่วไป
| ประเภทสายเคเบิล | FTTH (วางสาย) |
| ประเภทไฟเบอร์ | SM G657A1/ SM G657A2 |
| แอปพลิเคชัน | FTTH, LAN |
| วิธีการติดตั้งที่แนะนำ | ทางอากาศ |
| สิ่งแวดล้อม | ในร่ม |
| ช่วงอุณหภูมิ | -40 ถึง 70 ℃ |
ข้อมูลจำเพาะของไฟเบอร์
| แบบไฟเบอร์ | หน่วย |
SM G652D |
SM G657A1 |
SM G657A2 |
||
| สภาพ | นาโนเมตร | 1310/1550 | 1310/1550 | 1310/1550 | ||
| การลดทอน | เดซิเบล/กม | ≤0.36/0.23 | ≤0.35/0.21 | ≤0.35/0.21 | ||
| การกระจายตัว | 1310nm | Ps/(นาโนเมตร*กม.) | ≤18 | ≤18 | ≤18 | |
| 1550nm | Ps/(นาโนเมตร*กม.) | ≤22 | ≤22 | ≤22 | ||
| ความยาวคลื่นการกระจายตัวเป็นศูนย์ | นาโนเมตร | 1312±10 | 1312±10 | 1300-1324 | ||
| ความชันการกระจายตัวเป็นศูนย์ | ps/(นาโนเมตร×กม.) | ≤0.091 | ≤0.090 | ≤0.092 | ||
| PMD ไฟเบอร์ส่วนบุคคลสูงสุด | [ps/√km] | ≤0.2 | ≤0.2 | ≤0.2 | ||
| PMD Design Link Value | ps/(นาโนเมตร×กม.) | ≤0.08 | ≤0.08 | ≤0.08 | ||
| ความยาวคลื่นตัดไฟเบอร์ λc | นาโนเมตร | ≧1180,≤1330 | ≧1180,≤1330 | ≧1180,≤1330 | ||
| ความยาวคลื่นตัดสายเคเบิล λcc | นาโนเมตร | ≤1260 | ..... | ..... | ||
| MFD | 1310nm | อืม | 9.2±0.4 | 9.0±0.4 | 9.8±0.4 | |
| 1550nm | อืม | 10.4±0.8 | 10.1±0.5 | 9.8±0.5 | ||
| ขั้นตอน (ค่าเฉลี่ยของการวัดแบบสองทิศทาง) | เดซิเบล | ≤0.05 | ≤0.05 | ≤0.05 | ||
| ความไม่สม่ำเสมอของความยาวเส้นใยและความต่อเนื่องของจุด | เดซิเบล | ≤0.05 | ≤0.05 | ≤0.05 | ||
| ความแตกต่างของค่าสัมประสิทธิ์การกระเจิงกลับ | เดซิเบล/กม | ≤0.03 | ≤0.03 | ≤0.03 | ||
| ความสม่ำเสมอของการลดทอน | เดซิเบล/กม | ≤0.01 | ≤0.01 | ≤0.01 | ||
| เส้นผ่านศูนย์กลางการหุ้ม | อืม | 125.0±0.1 | 124.8±0.1 | 124.8±0.1 | ||
| หุ้มไม่กลม | % | ≤1.0 | ≤0.7 | ≤0.7 | ||
| เส้นผ่านศูนย์กลางเคลือบ | อืม | 242±7 | 242±7 | 242±7 | ||
| การเคลือบ / chaffinch ผิดพลาดจากศูนย์กลาง | อืม | ≤12.0 | ≤12.0 | ≤12.0 | ||
| เคลือบไม่หมุนเวียน | % | ≤6.0 | ≤6.0 | ≤6.0 | ||
| ข้อผิดพลาดเกี่ยวกับศูนย์กลาง/การหุ้มแกนกลาง | อืม | ≤0.6 | ≤0.5 | ≤0.5 | ||
| ขด(รัศมี) | อืม | ≥4 | ≥4 | ≥4 | ||
การระบุสีมาตรฐานของไฟเบอร์
| เลขที่. | 1 | 2 | 3 | 4 |
| สี | สีฟ้า | ส้ม | เขียว | สีน้ำตาล |
การออกแบบสายเคเบิล
| รายการ | คำอธิบาย |
| รุ่นNo | GJXH/GJFXH |
| 1. จำนวนไฟเบอร์ | 1 คอร์ 2 คอร์ 4 คอร์ |
| 2. เส้นผ่านศูนย์กลางของสายเคเบิล | 3.0*2.0mm |
| 3. น้ำหนักสายเคเบิล | 11.5KGS/9.5KGS |
| 4. สมาชิกความแข็งแกร่ง | |
| -วัสดุ | เหล็ก/FRP |
| -เส้นผ่านศูนย์กลาง | 0.45mm |
| 5.เปลือกนอก | |
| -วัสดุ | LSZH (ดำ/ขาว) |
| 6. การทำเครื่องหมายฝัก | |
| -ประเภทของเครื่องหมาย | การพิมพ์ด้วยเลเซอร์ |
สมาชิกความแข็งแกร่ง
ส่วนประกอบความแข็งแรงทำจากเหล็กหรือไฟเบอร์กลาสมันให้แรงดึงกับสายเคเบิล
ปลอกป้องกันสายเคเบิลจากการบุกรุกของน้ำ
เสื้อนอก
ปลอก LSZH ถูกอัดขึ้นรูปเหนือเส้นใย
การทำเครื่องหมายปลอกสายเคเบิล
สายเคเบิลแต่ละเส้นมีข้อมูลต่อไปนี้ระบุไว้อย่างชัดเจนบนเสื้อนอกของสายเคเบิล:
NS.ชื่อผู้ผลิต
NS.ปีที่ผลิต
ค.ประเภทของสายเคเบิลและไฟเบอร์
NS.เครื่องหมายความยาว (ปกติพิมพ์บนแต่ละเมตร)
อีหรือตามความต้องการของลูกค้า
แอปพลิเคชัน:
1. ใช้สำหรับเดินสายภายในอาคาร ผู้ใช้ปลายทางโดยตรงใช้สายเคเบิล
2. ใช้สำหรับแนะนำสายเคเบิลออปติคัลในอาคาร
สำหรับการเดินสายภายในอาคารของผู้ใช้ใน FTTH
