GYFTY
Loose Tube Stranded Non-Armored 2-144 Core สายไฟเบอร์ออปติกการสื่อสารทางอากาศและทางท่อกลางแจ้ง
โครงสร้าง:

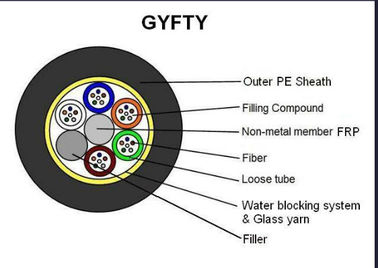

โครงสร้างของสายเคเบิลออปติคัล GYFTY คือใยแก้วนำแสง250μmหุ้มในหลอดหลวมที่ทำจากวัสดุโมดูลัสสูงและท่อหลวมนั้นเต็มไปด้วยสารประกอบกันน้ำ
แกนกลางของแกนสายเคเบิลเป็นพลาสติกเสริมใยแก้ว (FRP)ท่อหลวม (และเชือกบรรจุ) บิดรอบแกนเสริมแรงตรงกลางเพื่อสร้างแกนสายเคเบิลที่กะทัดรัดและกลมช่องว่างในแกนสายเคเบิลนั้นเต็มไปด้วยสารตัวกั้นน้ำชั้นของปลอกหุ้มโพลีเอทิลีนชั้นในถูกอัดออกมานอกแกนสายเคเบิลเพื่อสร้างสายเคเบิล
● ท่อหลวมปกป้องใยแก้วนำแสงที่เคลือบครั้งเดียว
● ท่อหลวมบิดไปรอบๆ เหล็กเสริม
● การเสริมแรงอยู่ตรงกลางของสายเคเบิลออปติคัล
ลักษณะเฉพาะ:
● ใช้เทคโนโลยีการบิดเลเยอร์แบบสองทิศทาง "SZ"
● กรอกครีมปิดกั้นน้ำทีละขั้นตอน ปิดกั้นน้ำเต็มส่วน
● สายพานเหล็ก (อะลูมิเนียม) มีการยึดเกาะที่เชื่อถือได้ มีความแข็งแรงสูง และไม่แตกร้าวเมื่อบิดเกลียว
● การควบคุมความยาวไฟเบอร์ที่เสถียร
● หลังจากสร้างสายเคเบิลแล้ว การลดทอนเพิ่มเติมของใยแก้วนำแสงจะเกือบเป็นศูนย์ และค่าการกระจายจะไม่เปลี่ยนแปลง
● ประสิทธิภาพด้านสิ่งแวดล้อมที่ดีเยี่ยม ช่วงอุณหภูมิที่ใช้ได้คือ -10 ℃ ~ + 70 ℃
ข้อมูลจำเพาะ:
ข้อมูลจำเพาะทั่วไป
| ประเภทสายเคเบิล | GYFTY |
| ประเภทไฟเบอร์ | G652D |
| แอปพลิเคชัน | การสื่อสารทางไกล LAN |
| วิธีการติดตั้งที่แนะนำ | ทางอากาศ |
| สิ่งแวดล้อม | กลางแจ้ง |
| ช่วงอุณหภูมิ | -40 ℃ ถึง 70 ℃ |
2.2 ข้อมูลจำเพาะของไฟเบอร์
| พารามิเตอร์ทางเทคนิคของไฟเบอร์ออปติกโหมดเดียว ITU-T G.652D (B1.3) | |||
| ลักษณะทางแสง | |||
| โหมดสนามเส้นผ่านศูนย์กลาง (MFD) |
1310nm 1550nm |
9.2±0.4 10.4±0.8 |
µm µm |
| ความยาวคลื่นตัด (λcc) | ≤1260 | นาโนเมตร | |
| ค่าสัมประสิทธิ์การลดทอน |
1310nm 1383nm 1550nm |
＜0.35 ＜0.35 ＜0.22 |
เดซิเบล/กม เดซิเบล/กม เดซิเบล/กม |
| การสูญเสียการดัดแบบมาโคร | φ75มม. 100วงกลม ที่ 1550นาโนเมตร | ≤0.1 | เดซิเบล |
| การลดทอนไม่สม่ำเสมอ | ≤0.05 | เดซิเบล | |
| ค่าสัมประสิทธิ์การกระจายตัว |
1288~1339nm 1271~1360nm 1550nm |
≤3.5 ≤5.3 ≤18 |
ปล./(nm.km) ปล./(nm.km) ปล./(nm.km) |
| ความยาวคลื่นการกระจายตัวเป็นศูนย์ | 1300~1324 | นาโนเมตร | |
| ความชันการกระจายตัวเป็นศูนย์สูงสุด | ≤0.093 | ปล./(nm2.km) | |
| ดัชนีกลุ่มการหักเหของแสง (ค่าปกติ) |
1310nm 1550nm |
1.466 1.467 |
|
| ลักษณะทางเรขาคณิต | |||
| เส้นผ่านศูนย์กลางการหุ้ม | 125.0±1.0 | µm | |
| ข้อผิดพลาดเกี่ยวกับศูนย์กลาง/การหุ้มแกนกลาง | ≤0.8 | µm | |
| หุ้มไม่กลม | ≤1.0 | % | |
| เส้นผ่านศูนย์กลางเคลือบ | 245.0±10 | µm | |
| ข้อผิดพลาดในการหุ้ม/เคลือบศูนย์กลาง | ≤12.0 | µm | |
| การเคลือบไม่เป็นวงกลม | ≤8 | % | |
| เส้นผ่านศูนย์กลางของการเคลือบสี | 250.0±15 | µm | |
| ลักษณะทางกล | |||
| การดัดผม (รัศมี) | ≥4 | NS | |
| พิสูจน์ความเครียด | ＞0.69 | Gpa | |
| แรงเคลือบแถบ |
ค่าเฉลี่ย มูลค่าสูงสุด |
1.0-5.0 1.3-8.9 |
NS NS |
| พารามิเตอร์ความไวต่อการกัดกร่อนของความเค้นแบบไดนามิก (nNS ค่า) | ≥20 | ||
แอปพลิเคชัน:
เหมาะสำหรับเหนือศีรษะ ไปป์ไลน์ ฝังโดยตรง และวิธีการวางอื่น ๆ
