GYTY53
การสื่อสารกลางแจ้ง โครงสร้างแกนขนาดใหญ่ ท่อ สายเคเบิลใยแก้วนำแสงหุ้มเกราะเดี่ยวป้องกันมด
โครงสร้าง:

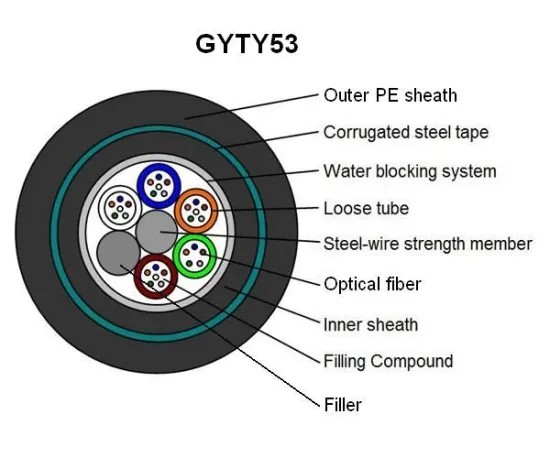

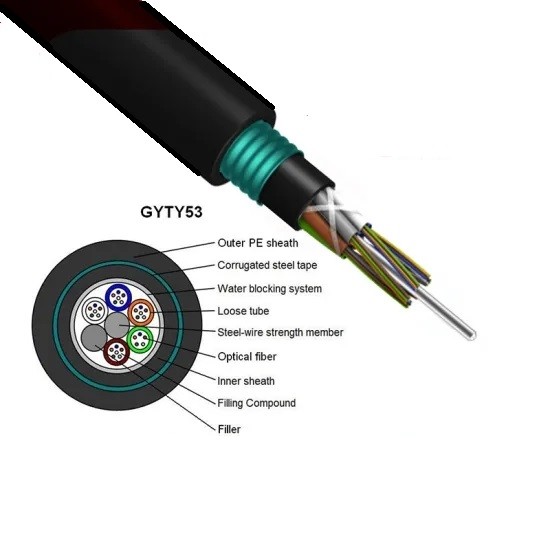

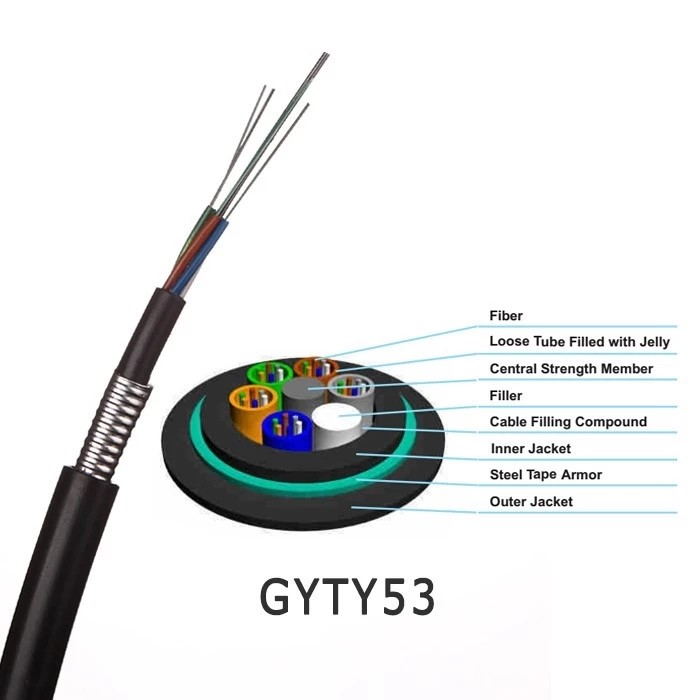

โครงสร้างของสายเคเบิลออปติคัล GYTY53 คือใยแก้วนำแสง250μmหุ้มอยู่ในท่อหลวมที่ทำจากวัสดุโมดูลัสสูงและท่อหลวมนั้นเต็มไปด้วยสารประกอบกันน้ำแกนกลางของแกนสายเคเบิลเป็นแกนเสริมโลหะสำหรับสายเคเบิลใยแก้วนำแสงบางชนิด จำเป็นต้องรีดชั้นของโพลีเอทิลีน (PE) ออกนอกแกนเสริมโลหะท่อหลวม (และเชือกฟิลเลอร์) ถูกบิดรอบแกนเสริมแรงตรงกลางเพื่อสร้างแกนสายเคเบิลขนาดกะทัดรัดและกลม และช่องว่างในแกนสายเคเบิลจะเต็มไปด้วยฟิลเลอร์กั้นน้ำชั้นของปลอกด้านในโพลีเอทิลีนเทปเหล็กเคลือบพลาสติกสองด้าน (PSP) พันตามยาวแล้วอัดด้วยปลอกโพลีเอทิลีนเพื่อสร้างสายเคเบิล
ลักษณะเฉพาะ:
● ใช้เทคโนโลยีการบิดเลเยอร์แบบสองทิศทาง "SZ"
● กรอกครีมปิดน้ำทีละขั้นตอน บล็อกน้ำในเต็มส่วน
● สายพานเหล็ก (อะลูมิเนียม) มีการยึดเกาะกับขอบได้อย่างน่าเชื่อถือ มีความแข็งแรงสูง และไม่แตกร้าวเมื่อบิดเกลียว
● การควบคุมความยาวส่วนเกินของเส้นใยที่เสถียร
● หลังจากสร้างสายเคเบิลแล้ว การลดทอนเพิ่มเติมของไฟเบอร์เกือบเป็นศูนย์ และค่าการกระจายจะไม่เปลี่ยนแปลง
● ประสิทธิภาพด้านสิ่งแวดล้อมที่ดีเยี่ยม ช่วงอุณหภูมิที่ใช้ได้คือ -10 ℃ ~ + 70 ℃
ข้อมูลจำเพาะ:
| จำนวนไฟเบอร์ | เส้นผ่านศูนย์กลางที่กำหนด (มม.) | น้ำหนักที่กำหนด (กก./กม.) | เส้นใยสูงสุดต่อหลอด | จำนวนสูงสุดของ (หลอด+ฟิลเลอร์) | โหลดแรงดึงที่อนุญาต (N) |
Crush ที่อนุญาต ความต้านทาน (N/100 มม.) |
||
| ในระยะสั้น | ระยะยาว | ในระยะสั้น | ระยะยาว | |||||
| 2~36 | 13.2 | 197 | 6 | 5 | 3000 | 1000 | 3000 | 1000 |
| 38~72 | 13.8 | 217 | 8 | 6 | 3000 | 1000 | 3000 | 1000 |
| 74~96 | 14.6 | 262 | 12 | 6 | 3000 | 1000 | 3000 | 1000 |
| 98~120 | 16.0 | 302 | 12 | 8 | 3000 | 1000 | 3000 | 1000 |
| 122~144 | 17.6 | 347 | 12 | 12 | 3000 | 1000 | 3000 | 1000 |
| >144 | ตามคำขอของลูกค้า | |||||||
บันทึก:
1. สำหรับสายหน่วงไฟ ปลอกด้านนอกสามารถทำจากวัสดุที่ปราศจากฮาโลเจน (LSZH) ควันต่ำ และชนิดคือ GYTZS
2. ตามคำขอของลูกค้า สามารถนำเสนอสายเคเบิลที่มีแถบสีตามยาวบนปลอกหุ้มด้านนอกรายละเอียดเพิ่มเติมโปรดดูที่ซีรี่ส์ GYTA
3. โครงสร้างสายเคเบิลพิเศษสามารถออกแบบและผลิตได้ตามคำขอของลูกค้า
ข้อมูลจำเพาะของไฟเบอร์
| พารามิเตอร์ทางเทคนิคของไฟเบอร์ออปติกโหมดเดียว ITU-T G.652D (B1.3) | |||
| ลักษณะเฉพาะ | เงื่อนไข | ค่าที่กำหนด | หน่วย |
| ลักษณะทางแสง | |||
| โหมดสนามเส้นผ่านศูนย์กลาง (MFD) |
1310nm 1550nm |
9.2±0.4 10.4±0.8 |
µm µm |
| ความยาวคลื่นตัด (λcc) | ≤1260 | นาโนเมตร | |
| ค่าสัมประสิทธิ์การลดทอน |
1310nm 1383nm 1550nm |
＜0.35 ＜0.35 ＜0.22 |
เดซิเบล/กม เดซิเบล/กม |
| การสูญเสียการดัดแบบมาโคร | φ75มม. 100วงกลม ที่ 1550นาโนเมตร | ≤0.1 | เดซิเบล |
| การลดทอนไม่สม่ำเสมอ | ≤0.05 | เดซิเบล | |
| ค่าสัมประสิทธิ์การกระจายตัว |
1288~1339nm 1271~1360nm 1550nm |
≤3.5 ≤5.3 ≤18 |
ปล./(nm.km) ปล./(nm.km) ปล./(nm.km) |
| ความยาวคลื่นการกระจายตัวเป็นศูนย์ | 1300~1324 | นาโนเมตร | |
| ความชันการกระจายตัวเป็นศูนย์สูงสุด | ≤0.093 | ปล./(nm2.km) | |
| ดัชนีกลุ่มการหักเหของแสง (ค่าปกติ) |
1310nm 1550nm |
1.466 1.467 |
|
| ลักษณะทางเรขาคณิต | |||
| เส้นผ่านศูนย์กลางการหุ้ม | 125.0±1.0 | µm | |
| ข้อผิดพลาดเกี่ยวกับศูนย์กลาง/การหุ้มแกนกลาง | ≤0.8 | µm | |
| หุ้มไม่กลม | ≤1.0 | % | |
| เส้นผ่านศูนย์กลางเคลือบ | 245.0±10 | µm | |
| ข้อผิดพลาดในการหุ้ม/เคลือบศูนย์กลาง | ≤12.0 | µm | |
| การเคลือบไม่เป็นวงกลม | ≤8 | % | |
| เส้นผ่านศูนย์กลางของการเคลือบสี | 250.0±15 | µm | |
| ลักษณะทางกล | |||
| การดัดผม (รัศมี) | ≥4 | NS | |
| พิสูจน์ความเครียด | ＞0.69 | Gpa | |
| แรงเคลือบแถบ |
ค่าเฉลี่ย มูลค่าสูงสุด |
1.0-5.0 1.3-8.9 |
NS NS |
| พารามิเตอร์ความไวต่อการกัดกร่อนของความเค้นแบบไดนามิก (nNS ค่า) | ≥20 | ||
เราผลิตและทดสอบสายเคเบิลให้เป็นไปตามมาตรฐานดังต่อไปนี้
| ประสิทธิภาพทางกล | |
| ประสิทธิภาพแรงดึงสูงสุด | IEC 60794–1-2-E |
| แม็กซ์ความตึงเครียดในการทำงาน | IEC 60794–1-2-E1 |
| การทดสอบการบดขยี้ | IEC 6079 –1-2-E3 |
| การทดสอบแรงกระแทก | IEC 60794–1-2-E4 |
| ดัดซ้ำ | IEC 60794–1-2-E6 |
| การทดสอบแรงบิด | IEC 60794–1-2-E7 |
| สายงอ | IEC 60794–1-2-E11A |
| ค่าสัมประสิทธิ์การลดทอน | ITU-T G.652 |
| การทดสอบโครงสร้าง | IEC-60793-1-20 |
| ประสิทธิภาพด้านสิ่งแวดล้อม | |
| ปั่นจักรยานอุณหภูมิ | IEC 60794–1-2-F1 |
| การซึมผ่านของน้ำ | IEC 60794–1–2-F5B |
| การยื่น Compound Flow |
IEC 60794-1-E14 |
เคเบิ้ล คแร่
ท่อหลวมจะพันอยู่รอบๆ ส่วนประกอบความแข็งแรงส่วนกลางโดยใช้ SZเกลียว SZ พันท่อในทิศทางเดียวเป็นเวลาหลายรอบจากนั้นไปในทิศทางอื่น
ศูนย์กลาง NSความแรง NSถ่าน
แกนกลางทำจากเหล็ก ให้ทั้งแรงดึงและแรงต้านการโก่งตัวของสายเคเบิล
หลอดหลวม
ใยแก้วนำแสงบรรจุอยู่ในหลอดเติมเจลลี่หลอดนี้ผลิตขึ้นด้วยมาตรฐานอุตสาหกรรม PBTเป็นสีสำหรับระบุตัวตนได้ง่ายตามรูปแบบที่แสดงด้านบน
น้ำ NSล็อค วัสดุ
สารประกอบอุดกั้นน้ำระหว่างท่อหลวมและปลอกด้านในป้องกันสายเคเบิลจากการบุกรุกของน้ำ
เกราะ
เทปเหล็กลูกฟูกให้ความแข็งแรงในการอัดสายเคเบิลเพิ่มเติม คุณสมบัติป้องกันการกดทับสูงสุด การป้องกันหนู และประสิทธิภาพการกันกระสุน
เสื้อนอก
แจ็คเก็ตโพลีเอทิลีนความหนาแน่นสูงสีดำอัดไว้เหนือแกนสายเคเบิลและปลอกหุ้มด้วยเทปเหล็กลูกฟูก
เคเบิ้ล NSฮีธ NSarking
สายเคเบิลแต่ละเส้นมีข้อมูลต่อไปนี้ระบุไว้อย่างชัดเจนบนเสื้อนอกของสายเคเบิล:
NS.ชื่อผู้ผลิต
NS.ปีที่ผลิต
ค.ประเภทของสายเคเบิลและไฟเบอร์
NS.เครื่องหมายความยาว (ปกติพิมพ์บนแต่ละเมตร)
อีหรือตามความต้องการของลูกค้า
แอปพลิเคชัน:
เหมาะสำหรับเหนือศีรษะ ไปป์ไลน์ ฝังโดยตรง และวิธีการวางอื่น ๆ
