OPGW Optical Ground Wire 48core สายเคเบิลใยแก้วนำแสงกลางแจ้งทางอากาศ
1. คำอธิบาย
OPGW เป็นสายเคเบิลสองสายที่ทำหน้าที่เหมือนสายกราวด์และยังให้แพทช์สำหรับการส่งสัญญาณเสียง วิดีโอ หรือข้อมูลเส้นใยได้รับการปกป้องจากสภาวะแวดล้อม (ฟ้าผ่า การลัดวงจร การโหลด) เพื่อให้มั่นใจได้ถึงความน่าเชื่อถือและอายุการใช้งานที่ยาวนานสายเคเบิลได้รับการออกแบบให้ติดตั้งบนสายส่งและสายส่งสำหรับการสื่อสารด้วยเสียง ข้อมูล และวิดีโอ โดยเฉพาะในระบบตรวจสอบรูปคลื่นแสง ระบบสังเกตสำหรับสายทดสอบเหนือศีรษะ ระบบข้อมูลการบำรุงรักษา ระบบป้องกันสายไฟ ระบบปฏิบัติการสายไฟ และการตรวจสอบสถานีย่อยแบบไร้คนขับ
2.ข้อมูลจำเพาะ
2.1 ลักษณะผลิตภัณฑ์
• เส้นผ่านศูนย์กลางขนาดใหญ่ ความจุไฟเบอร์ขนาดใหญ่
• โครงสร้างมีความเสถียรและความน่าเชื่อถือสูง
• ความสามารถที่ยอดเยี่ยมกับด้านข้างและความจุกระแสไฟลัดวงจรที่โดดเด่น
• การออกแบบเกลียวที่เหมาะสมที่สุดสามารถรับความยาวส่วนเกินของใยแก้วนำแสงรองได้
• จำนวนเส้นสามารถออกแบบได้ในสองหรือสามชั้น
• จับคู่กับสายกราวด์ทั่วไป

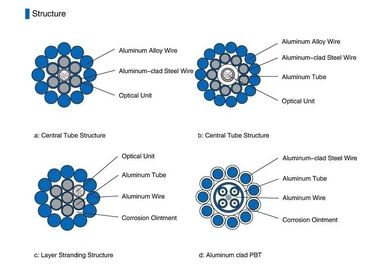

2.2 โครงสร้างและข้อกำหนดทางเทคนิค
| แบบอย่าง | โครงสร้าง | จำนวนไฟเบอร์สูงสุด | AS พื้นที่หน้าตัด | เส้นผ่านศูนย์กลาง (มม.) | น้ำหนัก (กก./กม.) |
RTS (กิโลนิวตัน) |
ความต้านทานกระแสตรง 20°C (O/km) | 40-200 ° C ความจุกระแสไฟลัดวงจรที่อนุญาต (KA2.S ) |
| OPGW-48B1.3-90- [112;45] | 1/2.6/20AS+4/2.5/20AS+ | 48 | ≈90 | 13.2 | ≤641 | ≥112 | ≤0.98 | ≥45 |
| 11/2.8/20AS,หน่วย2/2.5 | ||||||||
| OPGW-48B1.3-90- [57;67] | 1/2.6/40AS+4/2.5/40AS+ | 48 | ≈90 | 13.2 | ≤457 | ≥57 | ≤0.52 | ≥67 |
| 11/2.8/40AS หน่วย 2/2.5 | ||||||||
| OPGW-24B1.3-100-[118;50] | 1/2.6/20AS+5/2.5/20AS+ | 24 | ≈100 | 13.2 | ≤674 | ≥118 | ≤0.93 | ≥50 |
| 11/2.8/20AS หน่วย 1/2.5 | ||||||||
| OPGW-24B1.3-100-[60;74] | 1/2.6/40AS+5/2.5/40AS+ | 24 | ≈100 | 13.2 | ≤479 | ≥60 | ≤0.49 | ≥74 |
| 11/2.8/40AS หน่วย 1/2.5 | ||||||||
| OPGW-24B1.3-110-[133;63] | 1/2.6/20AS+5/2.5/20AS+ | 24 | ≈110 | 14 | ≤760 | ≥133 | ≤0.83 | ≥63 |
| 10/3.2/20AS หน่วย 1/2.5 | ||||||||
| OPGW-24B1.3-110- [140;68] | 1/2.8/20AS+5/2.7/20AS+ | 24 | ≈110 | 14.3 | ≤791 | ≥140 | ≤0.80 | ≥68 |
| 11/3.05/20AS หน่วย 1/2.6 | ||||||||
| OPGW-24B1.3-110-[67;95] | 1/2.9/20AS+5/2.8/20AS+ | 24 | ≈37 | 14.1 | ≤473 | ≥67 | ≤0.40 | ≥95 |
| 12/2.8/AA หน่วย 1/2.7 | ≈74(เอเอ) | |||||||
| OPGW-36B1.3-120-[145;73] | 1/3.0/20AS+5/2.9/20AS+ | 36 | ≈120 | 14.6 | ≤820 | ≥145 | ≤0.77 | ≥73 |
| 12/2.9/20AS หน่วย 1/2.8 | ||||||||
| OPGW-36B1.3-120-[95;98] | 1/3.0/30AS+5/2.9/30AS+ | 36 | ≈120 | 14.6 | ≤700 | ≥95 | ≤0.55 | ≥98 |
| 12/2.9/30AS หน่วย 1/2.8 | ||||||||
| OPGW-36B1.3-120-[74;110] | 1/3.0/40AS+5/2.9/40AS+ | 36 | ≈120 | 14.6 | ≤582 | ≥74 | ≤0.42 | ≥110 |
| 12/2.9/40AS หน่วย 1/2.8 | ||||||||
| OPGW-72B1.3-120-[147;76] | 1/3.2/20AS+4/3.0/20AS+ | 72 | ≈120 | 15.2 | ≤832 | ≥147 | ≤0.76 | ≥76 |
| 12/3.0/20AS หน่วยที่ 2/2.9 |
บันทึก : แผ่นข้อมูลนี้สามารถอ้างอิงได้เท่านั้น แต่ไม่สามารถเป็นส่วนเสริมของสัญญาได้โปรดติดต่อฝ่ายขายสำหรับรายละเอียด
3. เราผลิตและทดสอบสายเคเบิลให้เป็นไปตามมาตรฐานดังต่อไปนี้
| ประสิทธิภาพทางกล | |
| ประสิทธิภาพแรงดึงสูงสุด | IEC 60794–1-2-E |
| แม็กซ์ความตึงเครียดในการทำงาน | IEC 60794–1-2-E1 |
| การทดสอบการบดขยี้ | IEC 6079 –1-2-E3 |
| การทดสอบแรงกระแทก | IEC 60794–1-2-E4 |
| ดัดซ้ำ | IEC 60794–1-2-E6 |
| การทดสอบแรงบิด | IEC 60794–1-2-E7 |
| สายงอ | IEC 60794–1-2-E11A |
| ค่าสัมประสิทธิ์การลดทอน | ITU-T G.652 |
| การทดสอบโครงสร้าง | IEC-60793-1-20 |
| ประสิทธิภาพด้านสิ่งแวดล้อม | |
| ปั่นจักรยานอุณหภูมิ | IEC 60794–1-2-F1 |
| การซึมผ่านของน้ำ | IEC 60794–1–2-F5B |
| การยื่น Compound Flow | IEC 60794-1-E14 |
4. การบรรจุและการจัดส่ง

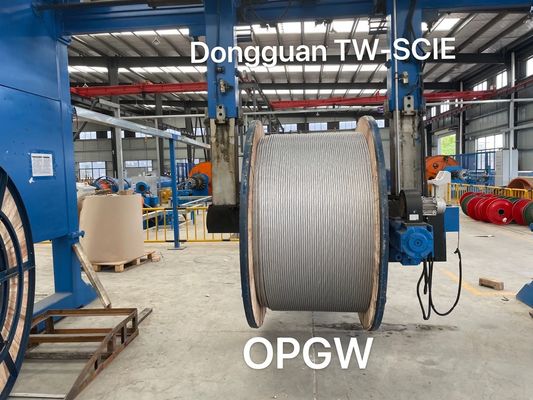

สายเคเบิลมีความยาวตามที่ระบุใน PI หรือตามความต้องการความยาวแต่ละอันจะจัดส่งในกลองไม้เหล็กที่แยกจากกันเส้นผ่านศูนย์กลางของกระบอกสูบขั้นต่ำของดรัมจะต้องไม่น้อยกว่า 30 เท่าของเส้นผ่านศูนย์กลางของสายเคเบิล
ปลายสายเคเบิลจะถูกปิดผนึกด้วยฝาครอบป้องกันพลาสติกเพื่อป้องกันการซึมผ่านของน้ำปลายจะเข้าถึงได้ง่ายสำหรับการทดสอบรายงานการทดสอบการตรวจสอบขั้นสุดท้ายพร้อมข้อมูลประสิทธิภาพการลดทอนของเส้นใยแต่ละเส้นจะแนบอยู่ภายในดรัม
