GYXTY สายเคเบิลไฟเบอร์ออปติกกลางแจ้งท่อหลวมส่วนกลางสายเคเบิลออปติคอลกลางแจ้งที่ไม่มีเกราะ
1. คำอธิบาย
GYXTY Steel Wire Armored สายเดี่ยวหุ้มด้วยท่อ Uni Jacket ถูกออกแบบมาให้มีความยืดหยุ่น และความสามารถรอบด้านที่จำเป็นสำหรับทุกวันนี้ การติดตั้งที่มีความต้องการมากที่สุด Conduit and Duct. ท่อร้อยสายไฟ Overall steel wire armoring provide good tensile and crush resistant เกราะลวดเหล็กโดยรวมให้ความต้านทานแรงดึงและแรงกระแทกได้ดี.
2.Specifications
2.1 ลักษณะแสง
| ประเภทไฟเบอร์ | G.652 | G.655 | 50/125 หนอ | 62.5 / 125 หนอ | |
| การผ่อนผัน | 850 นาโนเมตร | <3.0 dB / km | <3.3 เดซิเบล / กม | ||
| (+ 20X) | 1300 นาโนเมตร | <1.0 dB / km | <1.0 dB / km | ||
| 1310 นาโนเมตร | <0.36 dB / กม | <0.40 dB / กม | |||
| 1550 นาโนเมตร | <0.22 เดซิเบล / กม | <0.23 เดซิเบล / กม | |||
| แบนด์วิดธ์ | 850 นาโนเมตร | > 500 MHz-km | > 200 Mhz-km | ||
| 1300 นาโนเมตร | > 500 MHz-km | > 500 Mhz-km | |||
| รูรับแสงตัวเลข | 0.200 ± 0.015 NA | 0.275 ± 0.015 NA | |||
| สายตัดความยาวคลื่นซีซี | <1260 นาโนเมตร | <1450 นาโนเมตร | |||

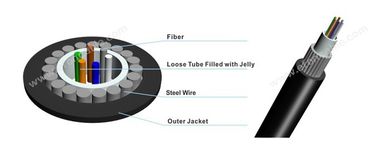

2.2 โครงสร้างและข้อกำหนดทางเทคนิค
|
ไฟเบอร์ นับ |
น้อย เส้นผ่าศูนย์กลาง |
น้อย น้ำหนัก |
โหลดแรงดึงที่อนุญาต (N) |
ความต้านทานการกระแทกที่อนุญาต (N / 100mm) |
||
| (mm) | (กก. / กม.) | ในระยะสั้น | ระยะยาว | ในระยะสั้น | ระยะยาว | |
| 2 ~ 12 | 7.5 | 74 | 3000 | 1000 | 1500 | 600 |
| 14 ~ 24 | 8 | 80 | 3000 | 1000 | 1500 | 600 |
บันทึก : This datasheet can only be a reference, but not a supplement to the contract. แผ่นข้อมูลนี้สามารถอ้างอิงได้เท่านั้น แต่ไม่ใช่ข้อมูลเพิ่มเติมของสัญญา Please contact the sales for the details. กรุณาติดต่อฝ่ายขายสำหรับรายละเอียด
3. เราผลิตและทดสอบสายเคเบิลตามมาตรฐานดังต่อไปนี้
| สมรรถนะเชิงกล | |
| แรงดึงสูงสุด | IEC 60794–1-2-E |
| Max. แม็กซ์ Operation Tension ความตึงเครียดในการดำเนินงาน | IEC 60794–1-2-E1 |
| ทดสอบความสนใจ | IEC 6079 –1-2-E3 |
| การทดสอบแรงกระแทก | IEC 60794–1-2-E4 |
| ดัดซ้ำแล้วซ้ำอีก | IEC 60794–1-2-E6 |
| การทดสอบแรงบิด | IEC 60794–1-2-E7 |
| สายเคเบิลโค้ง | IEC 60794–1-2-E11A |
| ค่าสัมประสิทธิ์การลดทอน | ITU-T G.652 |
| การทดสอบโครงสร้าง | IEC-60793-1-20 |
| ผลการดำเนินงานด้านสิ่งแวดล้อม | |
| ปั่นจักรยานอุณหภูมิ | IEC 60794–1-2-F1 |
| การรุกของน้ำ | IEC 60794–1–2-F5B |
| การไหลของสารผสม | IEC 60794-1-E14 |
4 การบรรจุและการจัดส่ง
Cable is supplied in lengths as specified in PI or as requirement. สายเคเบิลมีให้ในความยาวตามที่ระบุใน PI หรือตามความต้องการ Each length will be shipped on a separate non-returnable wooden drum. ความยาวแต่ละอันจะถูกจัดส่งในถังไม้ที่ไม่สามารถส่งคืนได้แยกจากกัน The minimum barrel diameter of the drum will not be less than 30 times the cable diameter. เส้นผ่านศูนย์กลางบาร์เรลขั้นต่ำของดรัมจะต้องไม่น้อยกว่า 30 เท่าของเส้นผ่านศูนย์กลางของสายเคเบิล
The cable on each reel will be completely covered with a thermal wrap which is fastened to the cable by packaging straps. สายเคเบิลในแต่ละรีลจะถูกหุ้มด้วยห่อหุ้มความร้อนอย่างสมบูรณ์ซึ่งติดกับสายเคเบิลด้วยสายรัดบรรจุภัณฑ์ This wrap is reusable and provides excellent thermal and UV protection. ห่อนี้สามารถนำมาใช้ใหม่และให้ความร้อนและการป้องกันรังสียูวีที่ยอดเยี่ยม
The cable ends will be sealed with plastic protection caps to prevent water penetration. ปลายสายจะถูกปิดผนึกด้วยฝาครอบพลาสติกเพื่อป้องกันการซึมผ่านของน้ำ The ends will be easily accessible for testing. ปลายสามารถเข้าถึงได้ง่ายสำหรับการทดสอบ A final inspection test report with attenuation performance data for each fiber is attached inside the drum. รายงานการทดสอบการตรวจสอบขั้นสุดท้ายพร้อมข้อมูลประสิทธิภาพการลดทอนสำหรับแต่ละเส้นใยจะถูกติดตั้งภายในดรัม
