สายเคเบิลไฟเบอร์ออปติก 36Core ที่รองรับตัวเองกลางแจ้ง GYTC8s
แอปพลิเคชัน:
☆.นำไปใช้กับการจำหน่ายกลางแจ้ง
☆. เหมาะสำหรับท่ออากาศและวิธีการฝัง
☆.ทางไกลและการสื่อสารเครือข่ายท้องถิ่น.
ลักษณะเฉพาะ:
☆. เหล็กกล้าไร้สนิมหรือเหล็ก gaivanized ที่รองรับตัวเอง
☆. สมรรถนะทางกลและสิ่งแวดล้อมที่ยอดเยี่ยม
☆.จำนวนไฟเบอร์: 2-24 คอร์
โครงการจัดสรรไฟเบอร์
| หมายเลขไฟเบอร์ | หมายเลขท่อ | ไฟเบอร์ต่อหลอด | ชนิดไฟเบอร์ |
| 2 | 1 | 2F/หลอด | SM G652D MM 50/125 MM 62.5/125 |
| 4 | 1 | 4F/หลอด | |
| 6 | 1 | 6F/หลอด | |
| 8 | 1 | 8 F/หลอด | |
| 12 | 1 | 12 F/หลอด | |
| 24 | 1 | 24 F/ หลอด |
การทำเครื่องหมายปลอกสายเคเบิล
สายเคเบิลแต่ละเส้นมีข้อมูลต่อไปนี้ระบุไว้อย่างชัดเจนบนเสื้อนอกของสายเคเบิล:
NS.ชื่อผู้ผลิต
NS.ปีที่ผลิต
ค.ประเภทของสายเคเบิลและไฟเบอร์
NS.เครื่องหมายความยาว (ปกติพิมพ์บนแต่ละเมตร)
อีหรือตามความต้องการของลูกค้า

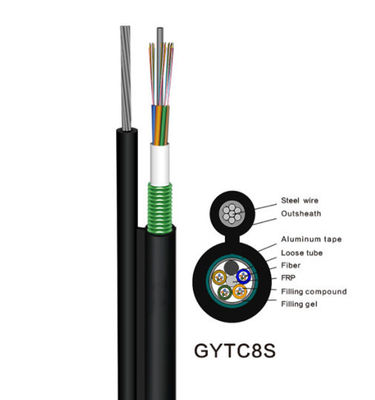

รายละเอียดการก่อสร้างสายเคเบิล
| รายการ | คำอธิบาย | |
| จำนวนไฟเบอร์ | 2 คอร์ถึง 24 คอร์ | |
| สมาชิกความแข็งแรงของตัวเชื่อมต่อ | วัสดุ | ลวดเหล็กชุบสังกะสี |
| เส้นผ่านศูนย์กลาง | 1.2 มม. | |
| หลอดหลวม | วัสดุ | PBT |
| เส้นผ่านศูนย์กลาง | Ф2.0-2.8 | |
| การบรรจุสายเคเบิล | วัสดุ | สารเติมสายไฟ |
| เปลือกนอก | วัสดุ | HDPE |
| เส้นผ่านศูนย์กลาง | 1.7±0.2mm | |
ลักษณะทางกลของสายเคเบิล
| รายการ | เส้นผ่านศูนย์กลางของสายเคเบิล | น้ำหนัก | |
| 2 คอร์ถึง 24 คอร์ | 3.2*7.2 มม. | 70 กก./กม. | |
| ช่วงอุณหภูมิการติดตั้ง | -15--+60 | ||
| อุณหภูมิการทำงานและการขนส่ง | -40-+70 | ||
| Rec.daily ความตึงเครียดในการทำงานสูงสุด | 1500 N | ||
| แม็กซ์ความตึงเครียดในการทำงานที่อนุญาต | 600 N | ||
| รัศมีการดัดขั้นต่ำ (มม.) | การดำเนินการ | 10D มม | |
| การติดตั้ง | 20D มม | ||
| ภาระเพิ่มเติม | 0.5%-0.7% | ||
| น้ำแข็ง | 5mm | ||
| ความเร็วลม | 35m/วินาที | ||
ลักษณะเส้นใย
| แบบไฟเบอร์ | หน่วย | SM G652D | MM 50/125 | MM 62.5/125 | ||
| สภาพ | นาโนเมตร | 1310/1550 | 850/1300 | 850/1300 | ||
| การลดทอน | เดซิเบล/กม | ≤0.36/0.23 | ≤3.0/1.0 | ≤3.0/1.0 | ||
| การกระจายตัว | 1310nm | Ps/(นาโนเมตร*กม.) | ≥-3.4 ≤3.4 | ..... | ..... | |
| 1550nm | Ps/(นาโนเมตร*กม.) | ≤18 | ..... | ..... | ||
| 1625nm | Ps/(นาโนเมตร*กม.) | ≤22 | ||||
| แบนด์วิดธ์ | 850nm | เมกะเฮิรตซ์KM | ..... | >=400 | >=160 | |
| 1300nm | เมกะเฮิรตซ์KM | ..... | >=800 | >=500 | ||
| ความยาวคลื่นการกระจายตัวเป็นศูนย์ | นาโนเมตร | >=1302,≤1322 | ..... | ..... | ||
| ความชันการกระจายตัวเป็นศูนย์ | Ps(นาโนเมตร*กม.) | ≤0.091 | ..... | ..... | ||
| PMD ไฟเบอร์ส่วนบุคคลสูงสุด | Ps√km | ≤0.2 | ..... | ..... | ||
| PMD Design Link Value | Ps√km | ≤0.08 | ..... | ..... | ||
| ความยาวคลื่นตัดไฟเบอร์ λc | นาโนเมตร | >=1180,≤1330 | ..... | ..... | ||
| ความยาวคลื่นตัดสายเคเบิล λcc | นาโนเมตร | ≤1260 | ..... | ..... | ||
| MFD | 1310nm | อืม | 9.2±0.4 | ..... | ..... | |
| 1550nm | อืม | 10.4±0.8 | ..... | ..... | ||
| รูรับแสงตัวเลข(NA) | ...... | 0.200±0.015 | 0.275±0.015 | |||
| ขั้นตอน (ค่าเฉลี่ยของการวัดแบบสองทิศทาง) | เดซิเบล | ≤0.05 | ≤0.10 | ≤0.10 | ||
| ความไม่สม่ำเสมอของความยาวเส้นใยและความต่อเนื่องของจุด | เดซิเบล | ≤0.05 | ≤0.10 | ≤0.10 | ||
| ความแตกต่างของค่าสัมประสิทธิ์การสะท้อนกลับ | เดซิเบล/กม | ≤0.03 | ≤0.08 | ≤0.10 | ||
| ความสม่ำเสมอของการลดทอน | เดซิเบล/กม | ≤0.01 | ....... | ....... | ||
| เส้นผ่าศูนย์กลางแกน | อืม | ...... | 50±1.0 | 62.5±2.5 | ||
| เส้นผ่านศูนย์กลางการหุ้ม | อืม | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | ||
| หุ้มไม่กลม | % | ≤1.0 | ≤1.0 | ≤1.0 | ||
| เส้นผ่านศูนย์กลางเคลือบ | อืม | 242±7 | 242±7 | 242±7 | ||
| การเคลือบ / chaffinch ผิดพลาดจากศูนย์กลาง | อืม | ≤12.0 | ≤12.0 | ≤12.0 | ||
| เคลือบไม่หมุนเวียน | % | ≤6.0 | ≤6.0 | ≤6.0 | ||
| ข้อผิดพลาดเกี่ยวกับศูนย์กลาง/การหุ้มแกนกลาง | อืม | ≤0.6 | ≤1.5 | ≤1.5 | ||
| ขด(รัศมี) | อืม | ≤4 | ..... | ..... | ||
| แท็ก: สายเคเบิลแบบพยุงตัวเอง รูปที่ 8, 24 คอร์ | ||||||
คุณภาพและบริการของเรา:
ตงกวน TW-SCIE บจก.มุ่งมั่นที่จะนำเสนอผลิตภัณฑ์และบริการเคเบิลใยแก้วนำแสงคุณภาพสูงสุดแก่ลูกค้าของเราโดย:
1. ประชุมอย่างสม่ำเสมอเพื่อคุณภาพและประสิทธิภาพของผลิตภัณฑ์
2. ส่งมอบผลิตภัณฑ์และบริการทันเวลาเพื่อตอบสนองความต้องการของลูกค้า
3. ดูแลให้พนักงานของเราได้รับการฝึกอบรมอย่างเหมาะสมเพื่อให้สามารถให้บริการลูกค้าได้ดียิ่งขึ้น
นิทรรศการ:
บริษัทแสดง:
ตงกวน TW-SCIE CO.,LTD.เป็นบริษัทในเครือ Tewang Group ซึ่งก่อตั้งขึ้นในปี 2545 หลังจากทุ่มเทอย่างต่อเนื่องมานานกว่าสิบปี บริษัทได้พัฒนาผลิตภัณฑ์การสื่อสารใยแก้วนำแสงขั้นสูงที่ครอบคลุม การผลิต การขาย และวิศวกรรมเครือข่าย
TW-SCIE มุ่งมั่นที่จะวิจัยและพัฒนาและการประยุกต์ใช้ผลิตภัณฑ์การสื่อสารด้วยแสงผลิตภัณฑ์หลักคือ: สายเคเบิลใยแก้วนำแสงในร่มและกลางแจ้ง, ADSS, OPGW, สายเคเบิลหล่น FTTH, สายแพทช์, ผมเปียและซีรีย์อื่น ๆ และซีรีย์อุปกรณ์เรื่อย ๆ แบบออปติคัล
การบรรจุและการจัดส่ง
สายเคเบิลมีความยาวตามที่ระบุใน PI หรือตามความต้องการความยาวแต่ละอันจะจัดส่งบนกลองไม้แบบแยกคืนไม่ได้เส้นผ่านศูนย์กลางของกระบอกสูบขั้นต่ำของดรัมจะต้องไม่น้อยกว่า 30 เท่าของเส้นผ่านศูนย์กลางของสายเคเบิล
สายเคเบิลบนรอกแต่ละม้วนจะถูกหุ้มด้วยฟิล์มกันความร้อนซึ่งมัดไว้กับสายเคเบิลด้วยสายรัดบรรจุภัณฑ์ห่อนี้ใช้ซ้ำได้และให้การป้องกันความร้อนและรังสียูวีที่ดีเยี่ยม
ปลายสายเคเบิลจะถูกปิดผนึกด้วยฝาครอบป้องกันพลาสติกเพื่อป้องกันการซึมผ่านของน้ำปลายจะเข้าถึงได้ง่ายสำหรับการทดสอบรายงานการทดสอบการตรวจสอบขั้นสุดท้ายพร้อมข้อมูลประสิทธิภาพการลดทอนของเส้นใยแต่ละเส้นจะแนบอยู่ภายในดรัม
คำถามที่พบบ่อย
Q1: โรงงานของคุณอยู่ที่ไหน
A1: โรงงานของเราตั้งอยู่ในเมืองตงกวน มณฑลกวางตุ้ง ประเทศจีน
Q2: บริษัทของคุณทำแบบนี้มานานแค่ไหนแล้ว?
A2: มากกว่า 20 ปี เราไม่เพียงแต่ผลิตสายไฟเบอร์ออปติก แต่ยังผลิตใยแก้วนำแสงและเครื่องมือที่เกี่ยวข้อง
NS3:แล้วคุณภาพของสายเคเบิลล่ะ?
A4: โรงงานของเราได้รับการอนุมัติโดยระบบการจัดการคุณภาพ ISO9001 และรวมถึงการรับรอง STARF, CE, CPR, TLC ในรายการ เรามีชุดอุปกรณ์และเครื่องมือเพื่อให้แน่ใจว่าคุณภาพที่เชื่อถือได้ของผลิตภัณฑ์ของเรา
NS4: คุณสามารถผลิตสายเคเบิลตามความต้องการของเราได้หรือไม่?
A6: แน่นอน เราสามารถจัดหาผลิตภัณฑ์ประเภทต่างๆ ตามความต้องการของคุณด้วยราคาที่สมเหตุสมผล
NS5:คุณยอมรับคำสั่งซื้อ OEM และจำนวนขั้นต่ำคือเท่าไร?
A7: ใช่ เรายินดีต้อนรับอย่างอบอุ่นคำสั่งซื้อ OEM ของคุณ เพื่อให้บรรลุความพึงพอใจของลูกค้า เรายอมรับคำสั่งซื้อตัวอย่าง แม้แต่ชิ้นเดียว
