โรงงานสายเคเบิลแบน FTTH 1 แกน G657A LSZH สายเคเบิลในร่มแบบผีเสื้อ

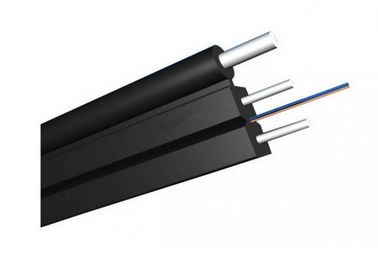

GJXFH FTTH Indoor Drop Cable ใช้โครงสร้างแบนแบบปีกผีเสื้อ ซึ่งมียูนิตใยแก้วนำแสงอยู่ตรงกลางพลาสติกเสริมแรงไฟเบอร์ (FRP) คู่ขนานสองชิ้นถูกวางไว้ที่ทั้งสองด้านจากนั้นสายเคเบิลจะเสร็จสมบูรณ์ด้วยปลอก LSZH
คุณสมบัติ
1. ประสิทธิภาพการกันน้ำที่ดี
2. ควันต่ำ, ฮาโลเจนเป็นศูนย์และเปลือกสารหน่วงไฟ
3.Smaller เส้นผ่านศูนย์กลาง โครงสร้างเรียบง่าย น้ำหนักเบา และปฏิบัติได้สูง
4.FRP Strength Member ช่วยให้มั่นใจได้ถึงความต้านทานต่อคลื่นแม่เหล็กไฟฟ้าและการกระแทก
5. ไฟเบอร์ความไวโค้งต่ำพิเศษให้การส่งข้อมูลแบนด์วิธสูง
6.การออกแบบขลุ่ยแบบใหม่ ถอดและประกบได้ง่าย ลดความซับซ้อนในการติดตั้งและบำรุงรักษา
7. เข้าถึงเครือข่าย
8.เครือข่ายเฉพาะที่ (LAN)
9. ผู้ใช้ปลายทางใช้สายเคเบิลโดยตรง
10. ระบบสื่อสารด้วยไฟเบอร์ออปติก
11.FTTH การเดินสายภายในอาคารและการจัดจำหน่าย
แอปพลิเคชัน
1. นำไปใช้กับการกระจายในร่ม
2. เป็นหางเปียของอุปกรณ์สื่อสาร
3. เหมาะสำหรับอุปกรณ์สื่อสาร
4. สามารถติดตั้งได้สะดวก
ลักษณะเฉพาะ
1. น้ำหนัก ต้นทุนต่ำ และการปฏิบัติจริง
2. เหมาะสำหรับพื้นที่จำกัดของสาขา, ชุดในร่ม
3. วางเพื่ออำนวยความสะดวกในการก่อสร้างชิ้นส่วนและสายเคเบิล
4. แจ็คเก็ตใช้วัสดุหน่วงการติดไฟที่ปราศจากฮาโลเจนและมีควันน้อย
5. ป้องกันฟ้าผ่าและไฟฟ้าแรงสูง
6. FRP หรือ KFRP เสริมสร้างวัสดุส่วนประกอบ
ข้อกำหนดสำหรับการสั่งซื้อ
1. การจัดเรียงไฟเบอร์: โหมดเดียว G652, G655, G657, หลายโหมด 50/125,62.5/125, OM3, OM4
2. แบรนด์ไฟเบอร์: YOFC, Corning, Fiberhome Fujikura, OFS เป็นต้น
3. วัสดุปลอก: PE, LSZH, PVC (สามารถต้องการได้)
4. สีเปลือก: สีดำ สามารถใช้ได้
5. สีไฟเบอร์และท่อ: ตามสีที่ควั่นได้
6. ขนาดสาย: ให้เป็นไปตามตารางกำหนด
7. ความยาวของสายเคเบิล: โดยทั่วไปคือ 2KM สามารถใช้ได้
8. ข้อกำหนดอื่น ๆ : สามารถเจรจาได้
ข้อมูลจำเพาะ
|
ประเภทสายเคเบิล |
สายเคเบิล FTTH Drop |
จำนวนไฟเบอร์ |
1 ไฟเบอร์ |
|
การก่อสร้าง |
ผีเสื้อแบน |
โหมดเดียว G.657A |
โหมดเดียว G.657A |
|
วัสดุเสื้อนอก |
LSZH (ดำ/ขาว) |
วัสดุสมาชิกความแข็งแรง |
ไฟเบอร์กลาส |
|
เส้นผ่านศูนย์กลางของสายเคเบิล |
(2.0±0.1)×(3.0±0.1)มม |
น้ำหนัก |
10กก./กม |
|
ความต้านทานแรงดึง (ระยะยาว/สั้น) |
100/200N |
Crush Load (ระยะยาว/สั้น) |
300/1000 (นิวตัน/100 มม.) |
|
รัศมีการดัด (ระยะยาว/สั้น) |
10D/20D (มม.) |
อุณหภูมิในการทำงาน/การจัดเก็บ |
-40 ถึง +85 °C |
รายละเอียดการสร้างสายเคเบิล:
|
รายการ |
คำอธิบาย |
||||||
|
จำนวนไฟเบอร์ |
1 แกน |
||||||
|
ไฟเบอร์ |
พิมพ์ |
G657A |
|||||
|
เส้นผ่านศูนย์กลาง |
250µm |
||||||
|
สมาชิกความแรง |
วัสดุ |
ลวดเหล็กอาบสังกะสี/FRP/KFRP |
|||||
|
ความหนาของปลอกสาย |
/ |
สูงสุด0.8 มม. / นาที0.4มม |
|||||
|
/ |
/ |
||||||
|
เปลือกนอก |
วัสดุ |
LSZH |
|||||
|
เส้นผ่านศูนย์กลาง |
1.8±0.2มม |
||||||
|
ขนาดสายไฟ (สูง * กว้าง) |
3.0(±0.1) มม. ×2.0 (±0.2)มม |
||||||
|
น้ำหนักสาย |
8.5 กก.±1กก |
||||||
|
ช่วงอุณหภูมิการติดตั้ง (ºC) |
-20+60 |
||||||
|
อุณหภูมิการทำงานและการขนส่ง (ºC) |
-40+70 |
||||||
|
รัศมีการดัดต่ำสุด(มิลลิเมตร) |
ระยะยาว |
10ด |
|||||
|
การดัดขั้นต่ำ |
ช่วงเวลาสั้น ๆ |
20D |
|||||
|
ขั้นต่ำที่อนุญาต |
ระยะยาว |
40 |
|||||
|
ขั้นต่ำที่อนุญาต |
ช่วงเวลาสั้น ๆ |
80 |
|||||
|
โหลดบด (N/100 มม.) |
ระยะยาว |
500 |
|||||
|
โหลดบด (N/100 มม.) |
ช่วงเวลาสั้น ๆ |
1,000 |
|||||
ลักษณะไฟเบอร์:
|
แบบไฟเบอร์ |
หน่วย |
เอสเอ็ม |
เอสเอ็ม |
มม |
มม |
มม |
|
|
เงื่อนไข |
นาโนเมตร |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
|
|
การลดทอน |
เดซิเบล/กม |
≤ |
≤ |
≤ |
≤3.0/1.0 |
≤3.0/1.0 |
|
|
0.36/0.23 |
0.34/0.22 |
3.0/1.0 |
---- |
---- |
|||
|
ความผิดปกติ |
1550นาโนเมตร |
Ps/(นาโนเมตร*กม.) |
---- |
≤18 |
---- |
---- |
ความผิดปกติ |
|
1625นาโนเมตร |
Ps/(นาโนเมตร*กม.) |
---- |
≤22 |
---- |
---- |
|
|
|
แบนด์วิธ |
850นาโนเมตร |
เมกะเฮิรตซ์.กม |
---- |
---- |
>=400 |
>=160 |
แบนด์วิธ |
|
1300นาโนเมตร |
เมกะเฮิรตซ์.กม |
---- |
---- |
>=800 |
>=500 |
|
|
|
ความยาวคลื่นการกระจายเป็นศูนย์ |
นาโนเมตร |
1300-1324 |
>=1302, |
---- |
---- |
>= 1295, |
|
|
ความลาดเอียงเป็นศูนย์ |
นาโนเมตร |
≤0.092 |
≤0.091 |
---- |
---- |
---- |
|
|
PMD ไฟเบอร์ส่วนบุคคลสูงสุด |
|
≤0.2 |
≤0.2 |
---- |
---- |
≤0.11 |
|
|
ค่าลิงค์การออกแบบ PMD |
Ps(นาโนเมตร*k |
≤0.12 |
≤0.08 |
---- |
---- |
---- |
|
|
ความยาวคลื่นตัดไฟเบอร์ λc |
นาโนเมตร |
>= 1180, |
>=1180, |
---- |
---- |
---- |
|
|
ปิดสายเคเบิล |
นาโนเมตร |
≤1260 |
≤1260 |
---- |
---- |
---- |
|
|
เอ็ม.เอฟ.ดี |
1310nm |
อืม |
9.2+/-0.4 |
9.2+/-0.4 |
---- |
---- |
---- |
|
1550นาโนเมตร |
อืม |
10.4+/-0.8 |
10.4+/-0.8 |
---- |
---- |
---- |
|
|
ตัวเลข |
|
---- |
---- |
0.200+/ |
0.275+/-0. |
0.200+/-0 |
|
|
ขั้นตอน (หมายถึงแบบสองทิศทาง |
เดซิเบล |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
|
|
ความผิดปกติของไฟเบอร์ |
เดซิเบล |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
|
|
|
|
|
|
|
|
|
|
|
ความไม่ต่อเนื่อง |
|||||||
|
ความแตกต่างกระจายกลับ |
เดซิเบล/กม |
≤0.05 |
≤0.03 |
≤0.08 |
≤0.10 |
≤0.08 |
|
|
ความสม่ำเสมอของการลดทอน |
เดซิเบล/กม |
≤0.01 |
≤0.01 |
|
|
|
|
|
ขนาดแกน |
อืม |
|
|
50+/-1.0 |
62.5+/-2.5 |
50+/-1.0 |
|
|
เส้นผ่าศูนย์กลางหุ้ม |
อืม |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
|
|
การหุ้มแบบไม่กลม |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
เส้นผ่านศูนย์กลางการเคลือบ |
อืม |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
|
|
การเคลือบ/แชฟฟินช์ |
อืม |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
เคลือบไม่เป็นวงกลม |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
ข้อผิดพลาดศูนย์กลางของแกน/การหุ้ม |
อืม |
≤0.6 |
≤0.6 |
≤1.5 |
≤1.5 |
≤1.5 |
|
|
ขด (รัศมี) |
อืม |
≤4 |
≤4 |
---- |
---- |
---- |
|

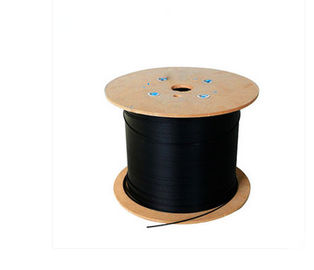

การบรรจุและการจัดส่ง
