สายเคเบิลไฟเบอร์ออปติกฝ่าวงล้อมภายในอาคาร 24 ไฟเบอร์มัลติโหมดที่มีความแข็งแรงสูง
สายเคเบิลกระจายวัตถุประสงค์ Mulit ใช้สายเคเบิล Simplex (บัฟเฟอร์แน่นφ900μm, อะรามิดยาร์มเป็นส่วนประกอบเสริมความแข็งแรง) เป็นยูนิตย่อยพลาสติกเสริมไฟเบอร์ (FRP) ตั้งอยู่ตรงกลางของแกนในฐานะชิ้นส่วนความแข็งแรงที่ไม่ใช่โลหะหน่วยย่อยจะพันรอบแกนสายเคเบิลสายไฟหุ้มด้วยแจ็คเก็ต PVC หรือ LSZH (ควันน้อย ฮาโลเจนเป็นศูนย์ ไม่ลามไฟ)
คุณสมบัติ
1. โครงสร้างสมาชิกที่มีความแข็งแรงแบบอโลหะช่วยให้มั่นใจได้ว่าสายเคเบิลจะทนต่อแรงดึงได้มาก
2. แจ็คเก็ตป้องกันการกัดกร่อน ป้องกันน้ำ ป้องกันรังสีอัลตราไวโอเลต สารหน่วงไฟ และไม่เป็นอันตรายต่อสิ่งแวดล้อมเป็นต้น
3.อุณหภูมิในการทำงานในการจัดเก็บ: -20ºC~+60ºC อุณหภูมิในการติดตั้ง: -5ºC~+50ºC
แอปพลิเคชัน
1. การกระจายสายเคเบิลภายในอาคาร
2.สำหรับการเดินสายแกนหลักภายในอาคาร รวมถึงพื้น เทอร์มินัล boxex และสถานีงาน
3.สำหรับเทอร์มินอลสายตรงระยะใกล้และระยะกลางภายในอาคารและภายในอาคารที่แตกต่างกัน ยูนิตเคเบิลย่อยแต่ละยูนิตสามารถเชื่อมต่อโดยตรงด้วยคอนเนคเตอร์มาตรฐาน
พารามิเตอร์ไฟเบอร์
| เลขที่ | รายการ | หน่วย | ข้อมูลจำเพาะ | |
| G.652D | ||||
| 1 | เส้นผ่านศูนย์กลางฟิลด์โหมด | 1310nm | มม | 9.2±0.4 |
| 1550นาโนเมตร | มม | 10.4±0.5 | ||
| 2 | เส้นผ่าศูนย์กลางหุ้ม | มม | 124.8±0.7 | |
| 3 | การหุ้มแบบไม่เป็นวงกลม | % | ≤0.7 | |
| 4 | ข้อผิดพลาดศูนย์กลางของแกนหุ้ม | มม | ≤0.5 | |
| 5 | เส้นผ่านศูนย์กลางการเคลือบ | มม | 245±5 | |
| 6 | การเคลือบไม่เป็นวงกลม | % | ≤6.0 | |
| 7 | ข้อผิดพลาดศูนย์กลางการเคลือบ-การเคลือบ | มม | ≤12.0 | |
| 8 | ความยาวคลื่นตัดสายเคเบิล | นาโนเมตร | เลซีซี≤1260 | |
| 9 | การลดทอน (สูงสุด) | 1310nm | เดซิเบล/กม | ≤0.4 |
| 1550นาโนเมตร | เดซิเบล/กม | ≤0.3 | ||
พารามิเตอร์ของสายเคเบิล
| รายการ | ข้อมูลจำเพาะ | |
| จำนวนไฟเบอร์ | 2-48 | |
| ไฟเบอร์บัฟเฟอร์แน่น | มิติ | 850µm±50µm |
| วัสดุ | พีวีซี | |
| สี | สีขาว | |
| สาย Simplex | มิติ | 1.9 มม. ± 0.1 มม |
| วัสดุ | LSZH | |
| สี | สีเหลือง | |
| สมาชิกที่แข็งแกร่ง | เคฟลาร์ | |
| พิมพ์เครื่องหมาย | (1)-(48) | |
| สมาชิกกำลังกลาง | เส้นผ่านศูนย์กลาง | 3.8 มม. ± 0.1 มม |
| วัสดุ | FRP+LSZH | |
| สี | สีเหลือง | |
|
เสื้อตัวนอก |
มิติ | 14.5มม.±0.5มม |
| วัสดุ | LSZH | |
| สี | สีเหลือง | |
ลักษณะทางกลและสิ่งแวดล้อม
| รายการ | รวมกัน | ข้อมูลจำเพาะ |
| ความตึงเครียด (ระยะยาว) | เอ็น | 600 |
| ความตึงเครียด (ระยะสั้น) | เอ็น | 1500 |
| บดขยี้ (ระยะยาว) | N/10ซม | 300 |
| บดขยี้ (ระยะสั้น) | N/10ซม | 1,000 |
| นาที.รัศมีโค้ง (ไดนามิก) | มม | 20D |
| นาที.รัศมีโค้ง (คงที่) | มม | 10ด |
| อุณหภูมิการติดตั้ง | องศาเซลเซียส | -10~+50 |
| อุณหภูมิในการทำงาน | องศาเซลเซียส | -20~+60 |
| อุณหภูมิในการจัดเก็บ | องศาเซลเซียส | -20~+60 |
พารามิเตอร์ทางเทคนิค
| ลักษณะทางเรขาคณิต | |||||||
| จำนวนไฟเบอร์ | 4 | 6 | 8 | 12 | 16 | 18 | 24 |
| เส้นผ่านศูนย์กลางของสายเคเบิลแบบแยกส่วน (มม.) | 7.5 | 8.5 | 10 | 12.5 | 12.5 | 12.5 | 14.5 |
| น้ำหนักของสายเคเบิลแบบแยกส่วน (กก./กม.) | 45 | 62 | 84 | 138 | 150 | 158 | 202 |
| เส้นผ่านศูนย์กลาง TBF (มม.) | 900±50 | ||||||
| ลักษณะทางกล | |||||||||
| แม็กซ์ ลูด (N) | ระยะยาว | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
| ช่วงเวลาสั้น ๆ | 600 | 600 | 600 | 600 | 600 | 600 | 600 | ||
| รัศมีการดัด (มม.) | พลวัต | 20 * D (D: เส้นผ่านศูนย์กลางของสายเคเบิล) | |||||||
| คงที่ | 10 * D (D: เส้นผ่านศูนย์กลางของสายเคเบิล) | ||||||||
| ไฟเบอร์ | |
| ประเภทไฟเบอร์ (แกน / มิติการหุ้ม) | 9/125 50/125 62.5/125 |
| ลักษณะการส่ง | |||
|
เอสเอ็ม (1310/1550 นาโนเมตร) |
50/125 (850/1300 นาโนเมตร) |
62.5/125 (850/1300นาโนเมตร) |
|
| การลดทอนสูงสุด (dB/กม.) | 0.45/0.30 | 3.5/1.5 | 3.5/1.5 |
| การลดทอนโดยทั่วไป (dB/กม.) | 0.40/0.25 | 3.1/1.0 | 3.0/1.0 |
| แบนด์วิธขนาดเล็ก (Mhz.km) | -- | 400/400 | 160/500 |

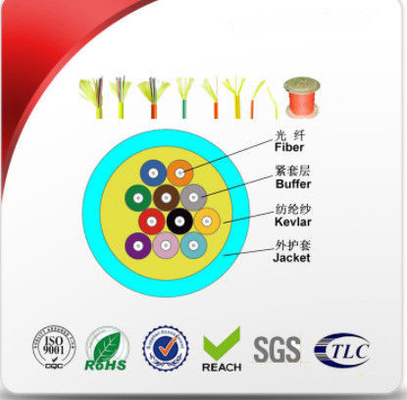

โครงสร้างผลิตภัณฑ์
