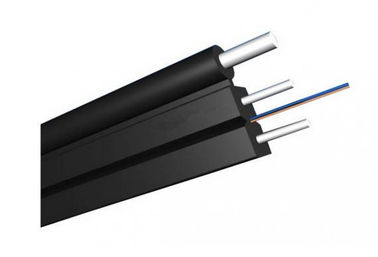

LSZH Sheath สายเคเบิลใยแก้วนำแสง FTTH พร้อมลวดเหล็ก FRP เสริมความแข็งแรง
เครือข่ายการเข้าถึงที่สนับสนุนตนเองใช้สายเคเบิลออปติคัลภายในอาคารที่มีรูปทรงผีเสื้อเพื่อวางยูนิตสื่อสารออปติคัลไว้ตรงกลาง วางสมาชิกความแข็งแรงของโลหะแบบขนานสองตัวไว้ทั้งสองด้าน และเพิ่มชิ้นส่วนความแข็งแรงของโลหะเดี่ยวที่ด้านนอก ในที่สุดก็คือ เสร็จสิ้นด้วยเปลือกนอก Lsoh Low Smoke Zero Halogen (LSZH) สีดำหรือสี
แอปพลิเคชัน
1. นำมาใช้กับระบบสายภายในอาคาร
2. เป็นผมเปียของอุปกรณ์สื่อสาร
3. เหมาะสำหรับการเชื่อมต่อพื้น
ลักษณะเฉพาะ
1. ไฟเบอร์ 250um
2. ไฟเบอร์กลาส/เคเอฟอาร์พี
3. ปลอก LSZH
รายละเอียดการสร้างสายเคเบิล
| รายการ | คำอธิบาย | ||||||
| จำนวนไฟเบอร์ | 2-24คอร์ | ||||||
| ไฟเบอร์ | พิมพ์ | G652D/G657A/มัลติโหมด | |||||
| เส้นผ่านศูนย์กลาง | 250µm | ||||||
| สมาชิกแรง | วัสดุ | เส้นด้ายเคฟลาร์ | |||||
| ท่อหลวม | เส้นผ่านศูนย์กลาง | 0.9-1.2มม | |||||
| วัสดุ | / | ||||||
| เปลือกนอก | วัสดุ | พีวีซี/LSZH | |||||
| เส้นผ่านศูนย์กลาง | 1.6*2.0-3.0*6.0มม | ||||||
| ขนาดสายไฟ (สูง * กว้าง) | / | ||||||
| น้ำหนักสาย | 5.5-28.5กก | ||||||
| ช่วงอุณหภูมิการติดตั้ง (ºC) | -20+60 | ||||||
| อุณหภูมิการทำงานและการขนส่ง (ºC) | -40+70 | ||||||
| รัศมีการดัดต่ำสุด(มิลลิเมตร) | ระยะยาว | 10ด | |||||
| การดัดขั้นต่ำ รัศมี (มม.) |
ช่วงเวลาสั้น ๆ | 20D | |||||
| ขั้นต่ำที่อนุญาต ความต้านแรงดึง (N) |
ระยะยาว | 40 | |||||
| ขั้นต่ำที่อนุญาต ความต้านแรงดึง (N) |
ช่วงเวลาสั้น ๆ | 80 | |||||
| โหลดบด (N/100 มม.) | ระยะยาว | 200 | |||||
| โหลดบด (N/100 มม.) | ช่วงเวลาสั้น ๆ | 1,000 | |||||
สีมาตรฐานของไฟเบอร์และท่อ
| แบบไฟเบอร์ | หน่วย | เอสเอ็ม G652 |
เอสเอ็ม G652D |
มม 50/125 |
มม 62.5/125 |
มม OM3-300 |
|
| เงื่อนไข | นาโนเมตร | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| การลดทอน | เดซิเบล/กม | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| ความผิดปกติ | 1550นาโนเมตร | Ps/(นาโนเมตร*กม.) | ---- | ≤18 | ---- | ---- | ความผิดปกติ |
| 1625นาโนเมตร | Ps/(นาโนเมตร*กม.) | ---- | ≤22 | ---- | ---- | ||
| แบนด์วิธ | 850นาโนเมตร | เมกะเฮิรตซ์.กม | ---- | ---- | >=400 | >=160 | แบนด์วิธ |
| 1300นาโนเมตร | เมกะเฮิรตซ์.กม | ---- | ---- | >=800 | >=500 | ||
| ความยาวคลื่นการกระจายเป็นศูนย์ | นาโนเมตร | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >= 1295, ≤1320 |
|
| ความลาดเอียงเป็นศูนย์ | นาโนเมตร | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD ไฟเบอร์ส่วนบุคคลสูงสุด | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| ค่าลิงค์การออกแบบ PMD | Ps(นาโนเมตร*k เมตร) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| ความยาวคลื่นตัดไฟเบอร์ λc | นาโนเมตร | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
| ปิดสายเคเบิล ความยาวคลื่น λcc |
นาโนเมตร | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| เอ็ม.เอฟ.ดี | 1310nm | อืม | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550นาโนเมตร | อืม | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| ตัวเลข รูรับแสง (NA) |
---- | ---- | 0.200+/ -0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| ขั้นตอน (หมายถึงแบบสองทิศทาง การวัด) |
เดซิเบล | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความผิดปกติของไฟเบอร์ ความยาวและจุด |
เดซิเบล | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความไม่ต่อเนื่อง | |||||||
| ความแตกต่างกระจายกลับ ค่าสัมประสิทธิ์ |
เดซิเบล/กม | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| ความสม่ำเสมอของการลดทอน | เดซิเบล/กม | ≤0.01 | ≤0.01 | ||||
| ขนาดแกน | อืม | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| เส้นผ่าศูนย์กลางหุ้ม | อืม | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| การหุ้มแบบไม่กลม | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| เส้นผ่านศูนย์กลางการเคลือบ | อืม | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| การเคลือบ/แชฟฟินช์ ข้อผิดพลาดศูนย์กลาง |
อืม | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| เคลือบไม่เป็นวงกลม | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| ข้อผิดพลาดศูนย์กลางของแกน/การหุ้ม | อืม | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| ขด (รัศมี) | อืม | ≤4 | ≤4 | ---- | ---- | ---- | |
การบรรจุและการจัดส่ง
