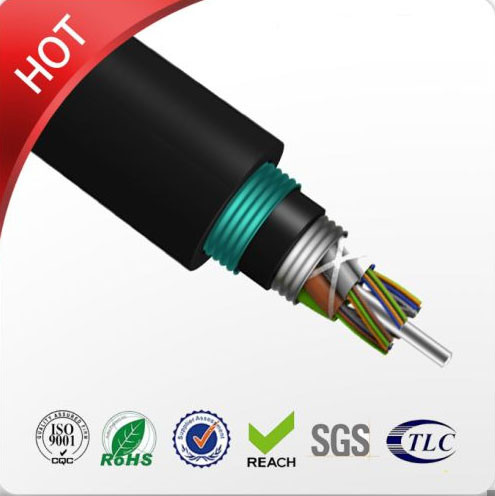

สายเคเบิลไฟเบอร์ออปติกกลางแจ้งหุ้มเกราะคู่ GYTA53 โครงสร้างขนาดกะทัดรัดโหมดเดี่ยว
คำอธิบายสายเคเบิลจากภายในสู่ภายนอก:
1. ไฟเบอร์
2. สมาชิกเสริมเหล็กลวด
3.หลอดหลวม
4. ฝักด้านใน
5. ระบบกั้นน้ำ
6. สารเติมแต่ง
7. เทปเหล็กลูกฟูก
8. เปลือกนอก
แอปพลิเคชัน
1. การกระจายโดยตรงฝังหรือท่อกลางแจ้ง
2. การสื่อสารทางไกลและเครือข่ายท้องถิ่น
ลักษณะเฉพาะ
1. เทปเหล็กเสริมความแข็งแรง
2. ฟิลเลอร์ปกป้องเทปไฟเบอร์เหล็กเทป amored.
3. ประสิทธิภาพทางกลและสิ่งแวดล้อมที่ยอดเยี่ยม
4. โครงสร้างที่กะทัดรัดน้ำหนักเบา
5. การติดตั้งที่สะดวกและใช้งานง่าย
6. ระบบกั้นน้ำที่ดี
7. ฝักคู่
| รายการ | คำอธิบาย | ||||||
| จำนวนไฟเบอร์ | 2-288cores | ||||||
| ไฟเบอร์ | พิมพ์ | G652D/G657A/OM1/OM2/OM3/OM4 | |||||
| เส้นผ่านศูนย์กลาง | 250µm | ||||||
| สมาชิกความแข็งแกร่ง | วัสดุ | เทปเหล็กและ E-glass | |||||
| ฝักด้านใน | วัสดุ | วิชาพลศึกษา | |||||
| เส้นผ่านศูนย์กลาง | / | ||||||
| เปลือกนอก | วัสดุ | วิชาพลศึกษา | |||||
| เส้นผ่านศูนย์กลาง | 12.5~16.5mm | ||||||
| ขนาดสาย (สูง * กว้าง) | / | ||||||
| น้ำหนักสายเคเบิล | 155~255KG±1KG | ||||||
| ช่วงอุณหภูมิการติดตั้ง (ºC) | -20+60 | ||||||
| อุณหภูมิในการทำงานและการขนส่ง (ºC) | -40+70 | ||||||
| รัศมีการดัดขั้นต่ำ (มม.) | ระยะยาว | 10D | |||||
| ดัดขั้นต่ำ รัศมี (มม.) |
ในระยะสั้น | 20D | |||||
| ขั้นต่ำที่อนุญาต ความต้านแรงดึง(N) |
ระยะยาว | 3000 | |||||
| ขั้นต่ำที่อนุญาต ความต้านแรงดึง(N) |
ในระยะสั้น | 4000 | |||||
| แรงกดทับ (N/100mm) | ระยะยาว | 300 | |||||
| แรงกดทับ (N/100mm) | ในระยะสั้น | 1000 | |||||
สีมาตรฐานของไฟเบอร์และท่อ
| แบบไฟเบอร์ | หน่วย | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| สภาพ | นาโนเมตร | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| การลดทอน | เดซิเบล/กม. | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Dispresion | 1550nm | Ps/(นาโนเมตร*กม.) | ---- | ≤18 | ---- | ---- | Dispresion |
| 1625nm | Ps/(นาโนเมตร*กม.) | ---- | ≤22 | ---- | ---- | ||
| แบนด์วิธ | 850nm | MHZ.KM | ---- | ---- | >=400 | >=160 | แบนด์วิธ |
| 1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
| ความยาวคลื่นการกระจายตัวเป็นศูนย์ | นาโนเมตร | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >= 1295, ≤1320 |
|
| ความลาดเอียงเป็นศูนย์ | นาโนเมตร | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD สูงสุดส่วนบุคคล Fibr | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| PMD Design Link Value | Ps(nm2*k NS) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| ความยาวคลื่นตัดไฟเบอร์ λc | นาโนเมตร | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
| การปิดสายเคเบิล ความยาวคลื่น λcc |
นาโนเมตร | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | อืม | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | อืม | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| ตัวเลข รูรับแสง(NA) |
---- | ---- | 0.200+/ -0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| ขั้นตอน(ค่าเฉลี่ยแบบสองทิศทาง วัด) |
เดซิเบล | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความผิดปกติเหนือไฟเบอร์ ความยาวและจุด |
เดซิเบล | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความเหลื่อมล้ำ | |||||||
| ความแตกต่างของการกระเจิงกลับ ค่าสัมประสิทธิ์ |
เดซิเบล/กม. | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| ความสม่ำเสมอของการลดทอน | เดซิเบล/กม. | ≤0.01 | ≤0.01 | ||||
| แกนไดเมเตอร์ | อืม | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| เส้นผ่านศูนย์กลางหุ้ม | อืม | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| การหุ้มที่ไม่เป็นวงกลม | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| เส้นผ่านศูนย์กลางเคลือบ | อืม | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| เคลือบ/ chaffinch ผิดพลาดอย่างศูนย์กลาง |
อืม | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| เคลือบไม่หมุนเวียน | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| ข้อผิดพลาดเกี่ยวกับแกน/หุ้มฉนวน | อืม | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| ขด(รัศมี) | อืม | ≤4 | ≤4 | ---- | ---- | ---- | |
