GYTC8s สายเคเบิลไฟเบอร์ออปติก 12 แกนรองรับตัวเองกลางแจ้ง
แอปพลิเคชัน:
☆.นำไปใช้กับการจำหน่ายกลางแจ้ง
☆. เหมาะสำหรับท่ออากาศและวิธีการฝัง
☆.ทางไกลและการสื่อสารเครือข่ายท้องถิ่น.
ลักษณะเฉพาะ:
☆. เหล็กกล้าไร้สนิมหรือเหล็ก gaivanized ที่รองรับตัวเอง
☆. สมรรถนะทางกลและสิ่งแวดล้อมที่ยอดเยี่ยม
☆.จำนวนไฟเบอร์: 2-24 คอร์
โครงการจัดสรรไฟเบอร์
| หมายเลขไฟเบอร์ | หมายเลขหลอด | ไฟเบอร์ต่อหลอด | ชนิดไฟเบอร์ |
| 2 | 1 | 2F/หลอด | SM G652D MM 50/125 MM 62.5/125 |
| 4 | 1 | 4F/หลอด | |
| 6 | 1 | 6F/หลอด | |
| 8 | 1 | 8 F/หลอด | |
| 12 | 1 | 12 F/หลอด | |
| 24 | 1 | 24 F/ หลอด |

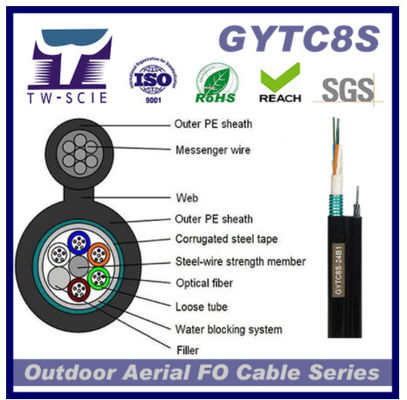

รายละเอียดการก่อสร้างสายเคเบิล
| รายการ | คำอธิบาย | |
| จำนวนไฟเบอร์ | 2 คอร์ถึง 24 คอร์ | |
| สมาชิกความแข็งแรงของตัวเชื่อมต่อ | วัสดุ | ลวดเหล็กชุบสังกะสี |
| เส้นผ่านศูนย์กลาง | 1.2 มม. | |
| หลอดหลวม | วัสดุ | PBT |
| เส้นผ่านศูนย์กลาง | Ф2.0-2.8 | |
| การบรรจุสายเคเบิล | วัสดุ | สารเติมสายไฟ |
| เปลือกนอก | วัสดุ | HDPE |
| เส้นผ่านศูนย์กลาง | 1.7±0.2mm | |
ลักษณะทางกลของสายเคเบิล
| รายการ | เส้นผ่านศูนย์กลางของสายเคเบิล | น้ำหนัก | |
| 2 คอร์ถึง 24 คอร์ | 3.2*7.2 มม. | 70 กก./กม. | |
| ช่วงอุณหภูมิการติดตั้ง | -15--+60 | ||
| อุณหภูมิการทำงานและการขนส่ง | -40-+70 | ||
| Rec.daily ความตึงเครียดในการทำงานสูงสุด | 1500 N | ||
| แม็กซ์ความตึงเครียดในการทำงานที่อนุญาต | 600 N | ||
| รัศมีการดัดขั้นต่ำ (มม.) | การดำเนินการ | 10D มม | |
| การติดตั้ง | 20D มม | ||
| โหลดพิเศษ | 0.5%-0.7% | ||
| น้ำแข็ง | 5mm | ||
| ความเร็วลม | 35m/วินาที | ||
ลักษณะเส้นใย
| แบบไฟเบอร์ | หน่วย | SM G652D | MM 50/125 | MM 62.5/125 | ||
| สภาพ | นาโนเมตร | 1310/1550 | 850/1300 | 850/1300 | ||
| การลดทอน | เดซิเบล/กม. | ≤0.36/0.23 | ≤3.0/1.0 | ≤3.0/1.0 | ||
| การกระจายตัว | 1310nm | Ps/(นาโนเมตร*กม.) | ≥-3.4 ≤3.4 | ..... | ..... | |
| 1550nm | Ps/(นาโนเมตร*กม.) | ≤18 | ..... | ..... | ||
| 1625nm | Ps/(นาโนเมตร*กม.) | ≤22 | ||||
| แบนด์วิดธ์ | 850nm | เมกะเฮิรตซ์KM | ..... | >=400 | >=160 | |
| 1300nm | เมกะเฮิรตซ์KM | ..... | >=800 | >=500 | ||
| ความยาวคลื่นการกระจายตัวเป็นศูนย์ | นาโนเมตร | >=1302,≤1322 | ..... | ..... | ||
| ความชันการกระจายตัวเป็นศูนย์ | Ps(นาโนเมตร*กม.) | ≤0.091 | ..... | ..... | ||
| PMD ไฟเบอร์ส่วนบุคคลสูงสุด | Ps√km | ≤0.2 | ..... | ..... | ||
| PMD Design Link Value | Ps√km | ≤0.08 | ..... | ..... | ||
| ความยาวคลื่นตัดไฟเบอร์ λc | นาโนเมตร | >=1180,≤1330 | ..... | ..... | ||
| ความยาวคลื่นตัดสายเคเบิล λcc | นาโนเมตร | ≤1260 | ..... | ..... | ||
| MFD | 1310nm | อืม | 9.2±0.4 | ..... | ..... | |
| 1550nm | อืม | 10.4±0.8 | ..... | ..... | ||
| รูรับแสงตัวเลข (NA) | ...... | 0.200±0.015 | 0.275±0.015 | |||
| ขั้นตอน (ค่าเฉลี่ยของการวัดแบบสองทิศทาง) | เดซิเบล | ≤0.05 | ≤0.10 | ≤0.10 | ||
| ความไม่สม่ำเสมอของความยาวเส้นใยและความต่อเนื่องของจุด | เดซิเบล | ≤0.05 | ≤0.10 | ≤0.10 | ||
| ความแตกต่างของค่าสัมประสิทธิ์การกระเจิงกลับ | เดซิเบล/กม. | ≤0.03 | ≤0.08 | ≤0.10 | ||
| ความสม่ำเสมอของการลดทอน | เดซิเบล/กม. | ≤0.01 | ....... | ....... | ||
| เส้นผ่าศูนย์กลางแกน | อืม | ...... | 50±1.0 | 62.5±2.5 | ||
| เส้นผ่านศูนย์กลางหุ้ม | อืม | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | ||
| การหุ้มที่ไม่เป็นวงกลม | % | ≤1.0 | ≤1.0 | ≤1.0 | ||
| เส้นผ่านศูนย์กลางเคลือบ | อืม | 242±7 | 242±7 | 242±7 | ||
| การเคลือบ / chaffinch ผิดพลาดจากศูนย์กลาง | อืม | ≤12.0 | ≤12.0 | ≤12.0 | ||
| เคลือบไม่หมุนเวียน | % | ≤6.0 | ≤6.0 | ≤6.0 | ||
| ข้อผิดพลาดเกี่ยวกับศูนย์กลาง/การหุ้มแกนกลาง | อืม | ≤0.6 | ≤1.5 | ≤1.5 | ||
| ขด(รัศมี) | อืม | ≤4 | ..... | ..... | ||
