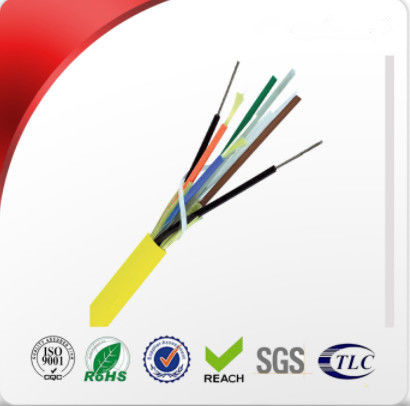

สายเคเบิลใยแก้วนำแสงกระจายบัฟเฟอร์แน่นหลายจุดในอาคาร
ข้อกำหนดนี้ครอบคลุมข้อกำหนดการออกแบบของมาตรฐานโครงสร้าง กลไก กายภาพ และประสิทธิภาพสำหรับการจัดหาสายเคเบิลใยแก้วนำแสงคุณลักษณะที่อธิบายในเอกสารนี้มีไว้เพื่อให้ข้อมูลเกี่ยวกับประสิทธิภาพของสายเคเบิลออปติก
ข้อมูลจำเพาะ
ทั่วไป ข้อมูลจำเพาะ
| ประเภทสายเคเบิล | สายเคเบิลภายในอาคารแบบกระจายหลายไฟเบอร์ |
| ประเภทไฟเบอร์ | เอสเอ็ม G652D |
| แอปพลิเคชัน | การสื่อสาร, แลน |
| วิธีการติดตั้งที่แนะนำ | ในร่ม |
| ช่วงอุณหภูมิ | -20 ℃ ถึง 60 ℃ |
ไฟเบอร์ ข้อมูลจำเพาะ
| พารามิเตอร์ทางเทคนิคของใยแก้วนำแสงโหมดเดียว ITU-T G.652D (B1.3) | |||
| ลักษณะเฉพาะ | เงื่อนไข | ค่าที่ระบุ | หน่วย |
| ลักษณะทางแสง | |||
| เส้นผ่านศูนย์กลางฟิลด์โหมด (MFD) |
1310nm |
9.2±0.4 |
มม |
| ความยาวคลื่นตัด (λcc) | ≤1260 | นาโนเมตร | |
| ค่าสัมประสิทธิ์การลดทอน |
1310nm |
<0.35 |
เดซิเบล/กม |
| การสูญเสียการดัดมาโคร | φ75มม. 100 วงกลม ที่ 1550 นาโนเมตร | ≤0.1 | เดซิเบล |
| การลดทอนความไม่สม่ำเสมอ | ≤0.05 | เดซิเบล | |
| ค่าสัมประสิทธิ์การกระจายตัว |
1288~1339นาโนเมตร |
≤3.5 |
Ps/(นาโนเมตรกม.) |
| ความยาวคลื่นการกระจายเป็นศูนย์ | 1300~1324 | นาโนเมตร | |
| ความลาดชันการกระจายตัวสูงสุดเป็นศูนย์ | ≤0.093 | Ps/(นาโนเมตร2.กม.) | |
| ดัชนีกลุ่มของการหักเห (ค่าปกติ) |
1310nm |
1.466 |
|
| ลักษณะทางเรขาคณิต | |||
| เส้นผ่าศูนย์กลางหุ้ม | 125.0±1.0 | มม | |
| ข้อผิดพลาดศูนย์กลางของแกน/การหุ้ม | ≤0.8 | มม | |
| การหุ้มแบบไม่กลม | ≤1.0 | % | |
| เส้นผ่านศูนย์กลางการเคลือบ | 245.0±10 | มม | |
| ข้อผิดพลาดศูนย์กลางของการหุ้ม/การเคลือบ | ≤12.0 | มม | |
| การเคลือบผิวไม่กลม | ≤8 | % | |
| เส้นผ่านศูนย์กลางของการเคลือบสี | 250.0±15 | มม | |
| ลักษณะทางกล | |||
| การดัดผม (รัศมี) | ≥4 | ม | |
| พิสูจน์ความเครียด | ＞0.69 | เกรดเฉลี่ย | |
| แรงแถบเคลือบ |
ค่าเฉลี่ย |
1.0-5.0 |
เอ็น |
| พารามิเตอร์ความไวต่อการกัดกร่อนของความเค้นไดนามิก (nงค่า) | ≥20 | ||
| จำนวนไฟเบอร์ | ขนาดสายเคเบิล (มม.) | น้ำหนักสายเคเบิล (กก. / กม.) | แรงดึง (N) | บด (N/100 มม.) | นาที.รัศมีโค้ง (มม.) | ช่วงอุณหภูมิ (℃) | |||
| ยาว | สั้น | ยาว | สั้น | พลวัต | คงที่ | ||||
| 4 | 5.0 | 19.0 | 130 | 440 | 200 | 1,000 |
|
|
|
| 6 | 5.2 | 23.0 | 130 | 440 | 200 | 1,000 | |||
| 8 | 5.5 | 26.0 | 130 | 440 | 200 | 1,000 | |||
| 12 | 6.5 | 36.5 | 200 | 660 | 200 | 1,000 | |||
| 16 | 7.5 | 44.5 | 200 | 660 | 200 | 1,000 | |||
| 24 | 8.2 | 54.5 | 200 | 660 | 200 | 1,000 | |||
| 36 | 9.0 | 72.0 | 200 | 660 | 200 | 1,000 | |||
| 48 | 10.5 | 90.0 | 200 | 660 | 200 | 1,000 | |||
โครงสร้างสายเคเบิล
การบรรจุและการจัดส่ง
