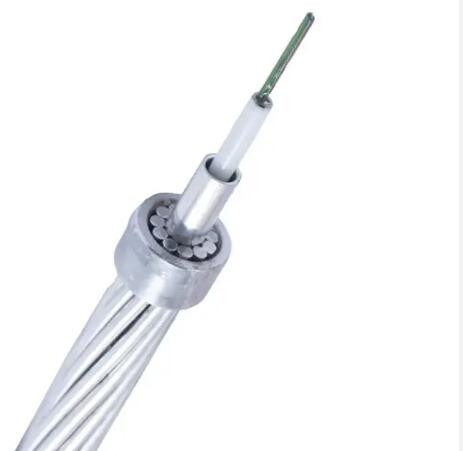

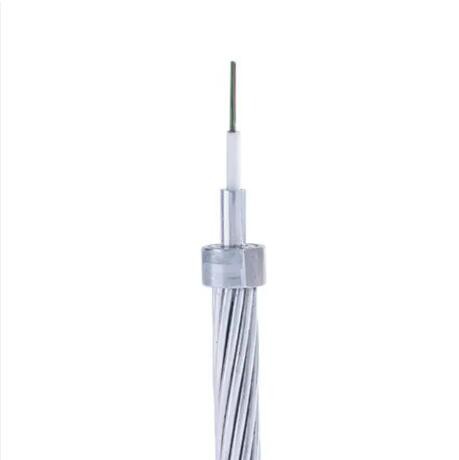

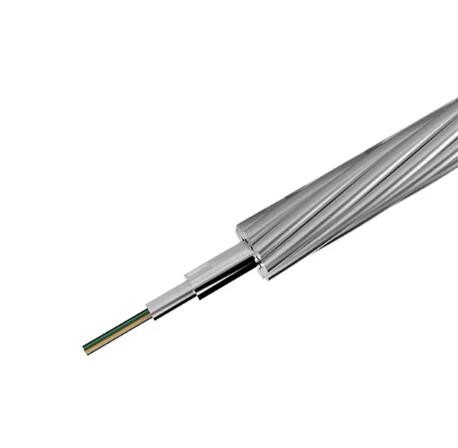

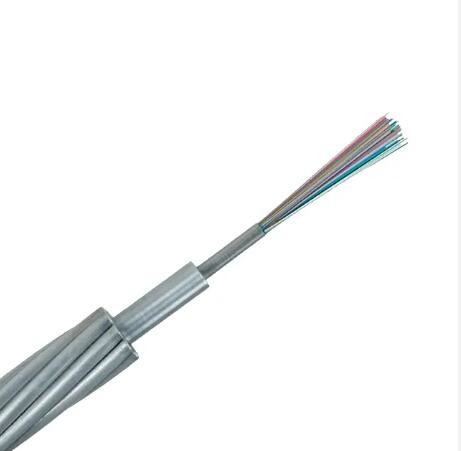

สายไฟเบอร์ออปติกแบบหลวมกลางเหนือศีรษะ OPGW
ข้อมูลทางเทคนิคของสายเคเบิลใยแก้วนำแสง
คุณสมบัติของเส้นใยแก้วนำแสง
คุณลักษณะทางแสง เรขาคณิต กลไก และสภาพแวดล้อมของเส้นใยแก้วนำแสง ITU-T G.652.D จะต้องเป็นไปตามตารางด้านล่าง:
| ลักษณะเฉพาะ | ค่าที่ระบุ | หน่วย | ||
| ลักษณะทางแสง | ||||
| เส้นผ่านศูนย์กลางสนามโหมด | ที่ 1310 นาโนเมตร | 9.1±0.5 | ไมโครเมตร | |
| ที่ 1550 นาโนเมตร | 10.3 ± 0.7 | มม. | ||
| ค่าสัมประสิทธิ์การลดทอน | ที่ 1310 นาโนเมตร | ≤0.36 | เดซิเบล/กม. | |
| ที่ 1550 นาโนเมตร | ≤0.23 | เดซิเบล/กม. | ||
| การลดทอนที่ไม่สม่ำเสมอ | ≤0.05 | เดซิเบล | ||
| ความยาวคลื่นการกระจายศูนย์ (λ0- | 1300 ～1324 | นาโนเมตร | ||
| ความลาดชันการกระจายตัวเป็นศูนย์สูงสุด (S0 สูงสุด- | ≤0.092 | ps/(นาโนเมตร2กม.) | ||
| ค่าสัมประสิทธิ์การกระจายโหมดโพลาไรเซชัน (PMD)คิว- | ≤0.2 | |||
| ความยาวคลื่นตัด (λซีซี- | ≤1260 | นาโนเมตร | ||
| ค่าสัมประสิทธิ์การกระจายตัว | 1288～1339นาโนเมตร | ≤3.5 | แรงม้า/(นาโนเมตร·กม.) | |
| 1550นาโนเมตร | ≤18 | แรงม้า/(นาโนเมตร·กม.) | ||
| ดัชนีกลุ่มที่มีประสิทธิภาพของการหักเหแสง (Nเอฟเอฟ) | ที่ 1310 นาโนเมตร | 1.466 | - | |
| ที่ 1550 นาโนเมตร | 1.467 | - | ||
| ลักษณะทางเรขาคณิต | ||||
| เส้นผ่านศูนย์กลางหุ้ม | 125.0±1.0 | ไมโครเมตร | ||
| การหุ้มแบบไม่เป็นวงกลม | ≤1.0 | - | ||
| เส้นผ่านศูนย์กลางการเคลือบ | 245.0±10.0 | ไมโครเมตร | ||
| ข้อผิดพลาดเกี่ยวกับความเป็นศูนย์กลางของการเคลือบ-หุ้ม | ≤12.0 | ไมโครเมตร | ||
| การเคลือบแบบไม่เป็นวงกลม | ≤6.0 | - | ||
| ข้อผิดพลาดเกี่ยวกับความเป็นศูนย์กลางของแกนหุ้ม | ≤0.8 | ไมโครเมตร | ||
| ข้อผิดพลาดเกี่ยวกับความเป็นศูนย์กลางของการหุ้ม/การเคลือบ | ≤12.0 | ไมโครเมตร | ||
| ลักษณะทางกล | ||||
| การเคิร์ลลิ่ง | ≥4 | ม. | ||
| พิสูจน์ความเครียด | ≥0.69 | เกรดเฉลี่ย | ||
| แรงเคลือบแถบ | ค่าเฉลี่ย | 1.0-5.0 | เอ็น | |
| ค่าสูงสุด | 1.3-8.9 | เอ็น | ||
| การสูญเสียการดัดโค้งมหภาค | Ф60mm, 100 วงกลม, ที่ 1550nm | ≤0.05 | เดซิเบล | |
| Ф32mm, 1 วงกลม, ที่ 1550nm | ≤0.05 | เดซิเบล | ||
ลักษณะเฉพาะของสายเคเบิล
โครงสร้างสายเคเบิลและพารามิเตอร์สายดินเหนือศีรษะทำด้วยลวดเหล็กหุ้มอลูมิเนียม (AS) และท่อสแตนเลสที่มีเส้นใยแก้วนำแสง
| โครงสร้าง | วัสดุ | เลขที่ | เส้นผ่านศูนย์กลางวัสดุ | ||
| ไฟเบอร์ | ก.652.ง. | 48 | |||
| ศูนย์ | ลวด AS 20% | 1 | เส้นผ่านศูนย์กลาง | 4.0มม. | |
| ชั้นที่ 1 | ท่อ SUS | 4 | เส้นผ่านศูนย์กลาง | 4.0มม. | |
| ลวด AS 20% | 2 | เส้นผ่านศูนย์กลาง | 4.0มม. | ||
| ชั้นที่ 2 | ลวด AS 20% | 12 | เส้นผ่านศูนย์กลาง | 4.0มม. | |
ข้อมูลจำเพาะของ OPGW
| รายการ | ข้อมูลทางเทคนิค | ||
| ติดแหงกอยู่ | แกนชั้น 1 ชั้น 2 | ||
| ทิศทางการเกยตื้น | ชั้นนอกเป็นมือขวา | ||
| เส้นผ่านศูนย์กลางสายเคเบิล (โดยประมาณ) | 20.0มม. | ||
| น้ำหนักสายเคเบิล (ประมาณ) | 1365กก./กม. | ||
| ส่วนตัดขวางรองรับ | เอเอส ไวร์ | 188.5มม.2 | |
| ความแข็งแรงแรงดึงสูงสุด (RTS) | 205กิโลนิวตัน | ||
| โมดูลัสความยืดหยุ่น (E-Modulus) | 162.0kN/มม.2 | ||
| ค่าสัมประสิทธิ์การยืดตัวเนื่องจากความร้อน | 13.0×10-6/เค | ||
| ความเครียดในการทำงานสูงสุด (40%RTS) | 82.0กิโลนิวตัน | ||
| ความเครียดในชีวิตประจำวัน (EDS) (18%～25%RTS) | 36.9~51.25กิโลนิวตัน | ||
| ความต้านทาน DC ที่ 20℃ | 0.442 โอห์ม/กม. | ||
| กระแสไฟฟ้าระยะสั้น (1.0 วินาที, 40℃～200℃) | 13.62kA | ||
| ความจุกระแสไฟฟ้าระยะสั้น I2ที | 185.4kA²วินาที | ||
| รัศมีการดัดโค้งน้อยที่สุด | การติดตั้ง | 30 เท่าของเส้นผ่านศูนย์กลางสายเคเบิล | |
| การดำเนินการ | 15 เท่าของเส้นผ่านศูนย์กลางสายเคเบิล | ||
| ช่วงอุณหภูมิ | การติดตั้ง | -10℃~+60℃ | |
| การจัดเก็บและการจัดส่ง | -40℃~+60℃ | ||
| การดำเนินการ | -40℃~+80℃ | ||
เอฟอิเบอร์และลอูสทีอูเบะ คสีสันฉันการระบุตัวตน
เส้นใยแต่ละเส้นและท่อหลวมจะต้องเป็นไปตามมาตรฐาน TIA/EIA-598-A และรหัสสีดังต่อไปนี้
ท่อเหล็ก 1 (เบอร์ 1-12) : ใยแก้วนำแสงโหมดเดียว (SM)
สีไฟเบอร์
| เลขที่. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| สี | สีฟ้า | ส้ม | สีเขียว | สีน้ำตาล | สีเทา | สีขาว | สีแดง | ธรรมชาติ | สีเหลือง | ไวโอเล็ต | สีชมพู | อควา |
ท่อเหล็ก 2 (เบอร์ 13-24) : ใยแก้วนำแสงโหมดเดี่ยว (SM)
เครื่องตรวจจับโลหะสีดำ 1 อัน (ระยะห่าง 50 มม.)
| เลขที่. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| สี | สีฟ้า | ส้ม | สีเขียว | สีน้ำตาล | สีเทา | สีขาว | สีแดง | ธรรมชาติ | สีเหลือง | ไวโอเล็ต | สีชมพู | อควา |
ท่อเหล็ก 3 (เบอร์ 25-36) : ใยแก้วนำแสงโหมดเดี่ยว (SM)
เครื่องตรวจจับโลหะสีดำ 1 อัน (ระยะห่าง 100 มม.)
| เลขที่. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| สี | สีฟ้า | ส้ม | สีเขียว | สีน้ำตาล | สีเทา | สีขาว | สีแดง | ธรรมชาติ | สีเหลือง | ไวโอเล็ต | สีชมพู | อควา |
ท่อเหล็ก 4 (เบอร์ 37-48) : ใยแก้วนำแสงโหมดเดี่ยว (SM)
เครื่องตรวจจับโลหะสีดำ 1 อัน (ระยะห่าง 150 มม.)
| เลขที่. | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| สี | สีฟ้า | ส้ม | สีเขียว | สีน้ำตาล | สีเทา | สีขาว | สีแดง | ธรรมชาติ | สีเหลือง | ไวโอเล็ต | สีชมพู | อควา |
การบรรจุ &สการฮิปปิ้ง
สาย OPGW จะต้องพันให้แน่นและสม่ำเสมอบนรอกไม้และเหล็กที่แข็งแรงซึ่งเป็นไปตาม ANSI/AA 53-1981 หรือเทียบเท่า รอกจะต้องหุ้มด้วยไม้และเหล็กที่แข็งแรงเพื่อป้องกันไม่ให้สาย OPGW เสียหายในการขนส่ง การจัดการ การจัดเก็บ และการร้อยสายทั่วไป
การวาดภาพรีล
เราเลือกประเภทรีลสำหรับโหลดสายเคเบิลได้หลากหลาย (D,d,b,w1,w2) ตามความยาวของสายเคเบิล
สิ่งแวดล้อมและการรับรอง
ปฏิบัติตามระบบ ISO14001, RoHS และ OHSAS18001 อย่างครบถ้วน
คำแนะนำในการติดตั้ง
ขั้นตอนการติดตั้ง:
ขอแนะนำให้ใช้ IEEE Std 524-1992 และขั้นตอนแนะนำของบริษัทเราในการติดตั้ง OPGW
