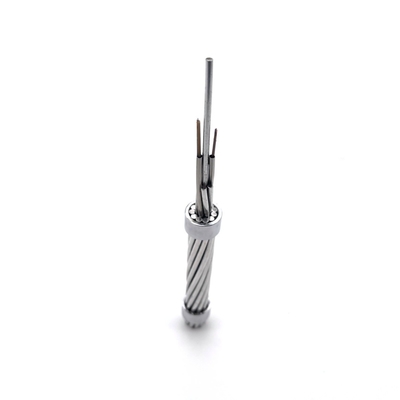

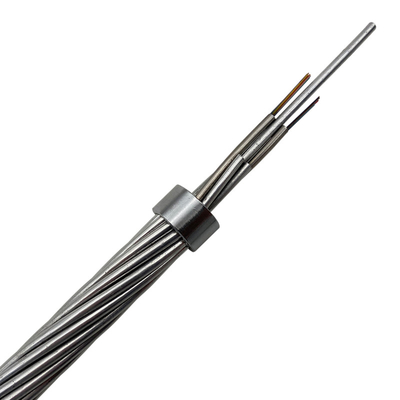

สายไฟฟ้าไฟเบอร์ออปติก 36 หัว OPGW สายการสื่อสารที่รองรับตัวเอง
คําอธิบายโครงการ

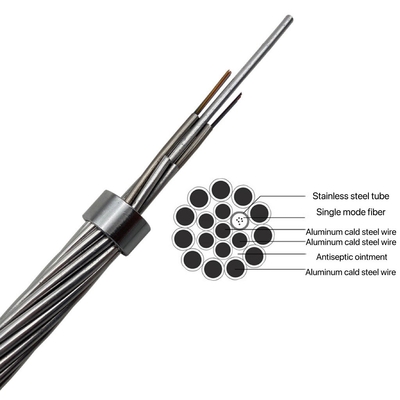

ประเภทหลอดลอยกลาง
สายใยถูกคุ้มครองโดยท่อเหล็กไร้ขัดเหล็กที่ปิดกันน้ํา เติมเต็มด้วยเจลป้องกันน้ําระหว่างการติดตั้งและการทํางานในสภาพแวดล้อมที่รุนแรงชั้นอลูมิเนียม optional สามารถเพิ่มขึ้นบนท่อท่อออตติกไร้ขัดตั้งอยู่ที่ศูนย์กลางของเคเบิลและล้อมรอบด้วยสแตนเลสและสแตนเลสอลูมิเนียมที่เคลือบด้วยอลูมิเนียมสายไฟโลหะเหล่านี้ให้ความแข็งแรงทางกล เพื่อทนต่อการติดตั้งและสภาพการทํางานที่รุนแรงในขณะที่ควบคุมอุณหภูมิเพิ่มขึ้นในภาวะวงจรสั้น.
หลอดหลุดหลายตัว
ประเภทหลอดหลุดหลายหลอด
สายใยถูกวางในท่อเหล็กไร้ขัดเหล็กที่ปิดกันน้ํา ที่เต็มไปด้วยเจลที่ปิดน้ําหลอดแสงสแตนเลสหลายหลอดถูกติดเชือกในชั้นภายในของเคเบิลการออกแบบท่อหลุดหลายแบบนี้เหมาะสําหรับจํานวนเส้นใยที่เกิน 48, โดยมีจํานวนสูงสุด 144 หน่วย สามารถตอบสนองความต้องการในการขาข้ามและกําลังความจุสูง
การใช้งาน
สายใยไฟฟ้าประกอบแสง (OPGW) มีจุดประสงค์สองประการ ทั้งสายใยและสายสื่อสาร ทําให้มันเหมาะสําหรับการติดตั้งบนสายไฟฟ้าใหม่โดยเฉพาะสายไฟฟ้าแบบปกติ และสายไฟฟ้าแบบสูงเกินปกติ.ยังสามารถแทนสายไฟฟ้าพื้นดินแบบปกติบนสายไฟฟ้าเก่า เพื่อเพิ่มศักยภาพการสื่อสารไฟเบอร์และให้ความทนทานต่อสายฟ้าสายไฟ OPGW ใช้เป็นหลักในสายไฟฟ้าที่สูงกว่า 110KVการใช้งานของมันจํากัดด้วยการตัดไฟฟ้า ความกังวลเกี่ยวกับความปลอดภัย และปัจจัยอื่น ๆ และมักจะใช้ในสายใหม่ใน 500KV, 220KV,และระบบ 110KV.
ลักษณะ
สายไฟฟ้ามีเส้นใยสูงถึง 144 เส้น และมีความกว้างและน้ําหนักประมาณเท่าสายไฟฟ้าที่ติดดินอีกสายหนึ่ง โดยลดภาระเพิ่มเติมให้กับหอคอยให้น้อยลงในขณะที่ให้ความแข็งแรงในการดึงสูงสายใยถูกคุ้มครองโดยท่อเหล็กไร้ขัด และเทคโนโลยี stranding ที่ยอดเยี่ยมทําให้พวกเขาเคลื่อนไหวอย่างอิสระภายในท่อการออกแบบนี้ยังให้ความปลอดภัยที่ดีและกันกระสุนที่ดีและการออกแบบ SST สตรอนด์ให้บริการหลากหลายการผสมผสานสําหรับการนําไฟฟ้าและความแข็งแรงในการดึงกล.
สายใยและ LหนอนTอุบ Coor การระบุ
สายใยแต่ละชิ้นและท่อหลุดต้องสอดคล้องกับมาตรฐาน TIA/EIA-598-A และใช้รหัสสีที่ระบุไว้ข้างล่าง
ท่อเหล็ก 1 (เส้นใยหมายเลข 1-12): สายใยแสงแบบเดียว (SM)
สีใย
| ไม่ | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| สี | สีฟ้า | ส้ม | สีเขียว | สีน้ําตาล | สีเทา | สีขาว | สีแดง | ธรรมชาติ | สีเหลือง | สีม่วง | สีชมพู | Aqua |
หลอดเหล็ก 2 (เส้นใยหมายเลข 13-24): สายใยแสงแบบเดียว (SM)
เครื่องติดตามสีดําหนึ่งตัว (ความกว้าง 50 มม.)
| ไม่ | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| สี | สีฟ้า | ส้ม | สีเขียว | สีน้ําตาล | สีเทา | สีขาว | สีแดง | ธรรมชาติ | สีเหลือง | สีม่วง | สีชมพู | Aqua |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
หลอดเหล็ก 3 (เส้นใยหมายเลข 25-36): สายใยแสงแบบเดียว (SM)
เครื่องติดตามสีดําหนึ่ง (100 มม.)
| ไม่ | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| สี | สีฟ้า | ส้ม | สีเขียว | สีน้ําตาล | สีเทา | สีขาว | สีแดง | ธรรมชาติ | สีเหลือง | สีม่วง | สีชมพู | Aqua |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
ท่อเหล็ก 4 (เส้นใยหมายเลข 37-48): ใยไฟเบอร์ออปติกแบบเดียว (SM)
เครื่องติดตามสีดําหนึ่งตัว (ความกว้าง 150 มม.)
| ไม่ | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| สี | สีฟ้า | ส้ม | สีเขียว | สีน้ําตาล | สีเทา | สีขาว | สีแดง | ธรรมชาติ | สีเหลือง | สีม่วง | สีชมพู | Aqua |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |

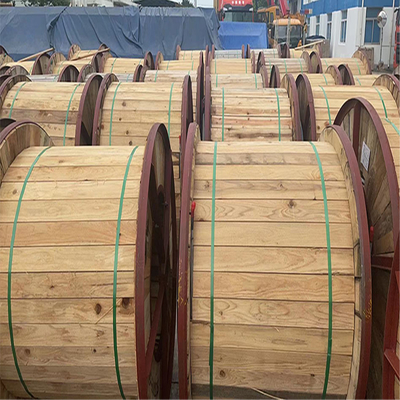

การบรรจุและSหนวด
การบรรจุและการจัดส่งการจ่ายเงิน
