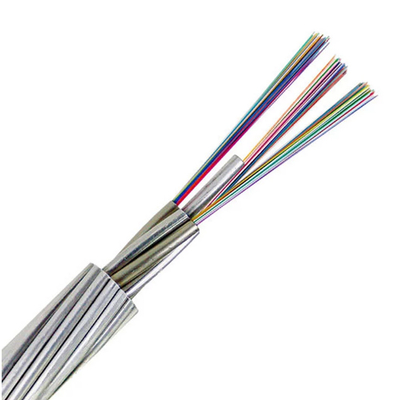

OPGW สายอากาศสาย 24/48 หลัก OPGW สายไฟเบอร์ออปติก คาเบลแบบเดียว G652D
ประเภทหลอดลอยกลาง

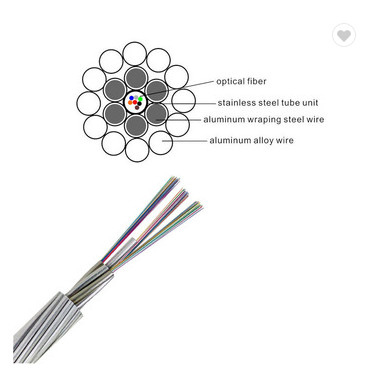

สายใยถูกวางในท่อเหล็กไร้ขัดเหล็กที่ปิดและกันน้ําที่เต็มไปด้วยเจลป้องกันน้ําท่อนี้ให้ความคุ้มกันต่อเส้นใย ระหว่างการติดตั้งและการทํางานภายใต้สภาพแวดล้อมที่รุนแรง. ชั้นอลูมิเนียมบนท่อเป็นตัวเลือก ท่อออทติกส์แบบไร้ขุ่นตั้งอยู่ตรงกลางของเคเบิลที่คุ้มกันด้วยชั้นเดียวหรือหลายชั้นของเหล็กเคลือบอลูมิเนียมและสายอัลลูมิเนียม annoyสายเหล็กเคลือบอลูมิเนียมมีรูปร่างเป็น trapezoidally รอบหน่วยออฟติกเพื่อให้การก่อสร้างคอมพัคต์สายไฟโลหะให้ความแข็งแรงทางเครื่องจักร เพื่อทนต่อสภาพการติดตั้งและการใช้งานที่รุนแรง ในขณะที่บรรลุความสามารถในการควบคุมการเพิ่มอุณหภูมิภายในสภาพวงจรสั้น
หลอดหลุดหลายตัว
ประเภทหลอดหลุดหลายหลอด

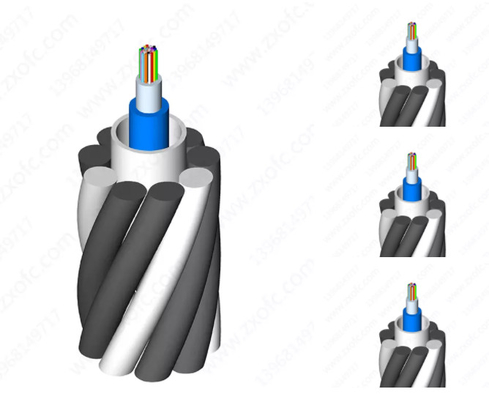

สายใยถูกปิดในท่อเหล็กไร้ขัดเหลืองกันน้ํา ที่มีเจลป้องกันน้ําชั้นภายในของเคเบิลมาตรฐานหลายชั้นประกอบด้วยท่อออปติกสแตนเลสสองหรือสามท่อที่ติดเชือกประเภทหลอดหลุดหลายแบบเหมาะสําหรับความต้องการจํานวนเส้นใยสูง (มากกว่า 48 เส้นใย) ด้วยเส้นใยสูงสุด 144 เส้นใยมันสามารถตอบสนองความต้องการของกําลังปัจจุบันขนาดใหญ่และส่วนตัดขนาดใหญ่.
การใช้งาน
OPGW มีหน้าที่เป็นทั้งสายเชื่อมดินและระบบสื่อสารบนสายไฟฟ้าใหม่ โดยเฉพาะบนสายไฟฟ้าปกติและสายไฟฟ้าความดันสูงพิเศษให้การสื่อสารไฟเบอร์เพิ่มเติม และให้การต่อต้านกระแสวงจรสั้นและสายฟ้า.
สายไฟ OPGW ใช้เป็นหลักในสายไฟ 500KV, 220KV และ 110KV โดยทั่วไปใช้ในสายไฟใหม่ เนื่องจากการตัดไฟฟ้าและข้อจํากัดด้านความปลอดภัยพวกมันเหมาะสมกับสายไฟฟ้าความดันสูงมากกว่า 110KV ที่มีความยาวนาน (มักจะเกิน 250 เมตร).
ลักษณะ
สายไฟฟ้าสามารถรองรับเส้นใยได้ถึง 144 เส้น
สายไฟมีกว้างและน้ําหนักที่ประมาณเท่ากันกับสายดินอื่น ซึ่งเพิ่มภาระเพิ่มเติมน้อยต่อหอคอยในขณะที่ยังคงให้ความแข็งแรงในการดึงสูง
การใช้เทคโนโลยีที่ดีเยี่ยมในการผูกท่อเหล็กไร้ขัด ทําให้เส้นใยมีความยาวที่เกินเป็นรองที่ดี และทําให้มันสามารถเคลื่อนไหวได้อย่างอิสระภายในท่อการรักษาเส้นใยให้ไม่เครียด ขณะที่สายเคเบิลถูกกดเครียดตามแนวทาง.
สายไฟเบอร์ออปติกถูกคุ้มกันด้วยท่อเหล็กไร้ขัด
สายไฟฟ้านี้มีความปลอดภัยที่ดี และมีความสามารถในการป้องกันกระสุนได้ดี
การออกแบบสาย ACSW, AAW และ SST มีการผสมผสานความสามารถในการนําไฟฟ้าและความแข็งแรงในการดึงกลไกได้มากมาย
สายใยและ LหนอนTอุบ Coor การระบุ
สายใยแต่ละชิ้นและท่อหลุดต้องสอดคล้องกับมาตรฐาน TIA/EIA-598-A และปฏิบัติตามรหัสสีตามที่ระบุด้านล่าง
ท่อเหล็ก 1 (เส้นใยหมายเลข 1-12): สายใยแสงแบบเดียว (SM)
สีใย
| ไม่ | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| สี | สีฟ้า | ส้ม | สีเขียว | สีน้ําตาล | สีเทา | สีขาว | สีแดง | ธรรมชาติ | สีเหลือง | สีม่วง | สีชมพู | Aqua |
หลอดเหล็ก 2 (เส้นใยหมายเลข 13-24): สายใยแสงแบบเดียว (SM)
เครื่องติดตามสีดําหนึ่งตัว (ความกว้าง 50 มม.)
| ไม่ | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| สี | สีฟ้า | ส้ม | สีเขียว | สีน้ําตาล | สีเทา | สีขาว | สีแดง | ธรรมชาติ | สีเหลือง | สีม่วง | สีชมพู | Aqua |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
หลอดเหล็ก 3 (เส้นใยหมายเลข 25-36): สายใยแสงแบบเดียว (SM)
เครื่องติดตามสีดําหนึ่ง (100 มม.)
| ไม่ | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| สี | สีฟ้า | ส้ม | สีเขียว | สีน้ําตาล | สีเทา | สีขาว | สีแดง | ธรรมชาติ | สีเหลือง | สีม่วง | สีชมพู | Aqua |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
ท่อเหล็ก 4 (เส้นใยหมายเลข 37-48): ใยไฟเบอร์ออปติกแบบเดียว (SM)
เครื่องติดตามสีดําหนึ่งตัว (ความกว้าง 150 มม.)
| ไม่ | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| สี | สีฟ้า | ส้ม | สีเขียว | สีน้ําตาล | สีเทา | สีขาว | สีแดง | ธรรมชาติ | สีเหลือง | สีม่วง | สีชมพู | Aqua |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
การบรรจุและการจัดส่ง
OPGW ต้องลวดอย่างแน่นและเรียบร้อยบนกลมเหล็กไม้ที่แข็งแรงที่สอดคล้องกับมาตรฐาน ANSI/AA 53-1981 หรือเทียบเท่ารีลควรได้รับการเสริมทับด้วยไม้ที่แข็งแกร่ง-เหล็ก batten เพื่อให้แน่ใจว่า OPGW ยังคงไม่เสียหายระหว่างการนําเรือปกติ, การจัดการ, การจัดเก็บ, และการผูกเส้น.
เราเลือกกลมชนิดที่แตกต่างกัน (D, d, b, w1, w2) สําหรับการบรรทุกสายพาน
