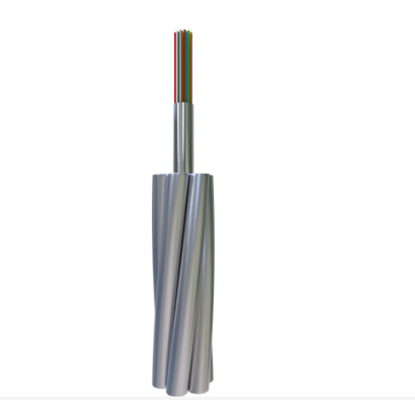

สายไฟฟ้าที่ติดดินบนหัว (ยูนิทุบ) สายไฟฟ้าประกอบไฟฟ้า

ลักษณะ

การคุ้มครองและสนับสนุนของเส้นไฟฟ้าออปติกส์ถูกให้บริการโดยท่อเหล็กไร้ขัดที่เต็มไปด้วยเจลที่เกลือน้ําความสามารถในการยืดหยุ่นดี ท่อมีกว้างเล็กและน้ําหนักเบา ซึ่งส่งผลให้มีภาระเพิ่มเติมต่ําบนหอคอยทําให้สะดวกในการประกอบ.

	การอ่อนแอ				ความกว้างแบนด์วิธ		การกระจายสภาพโพลเรชั่น
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	สายใยส่วนตัว	ค่าเชื่อมโยงการออกแบบ (M=20, Q=0.01%)
G652D	รางวัล	รางวัล	≤0.35dB/km	≤0.21dB/km	รางวัล	รางวัล	≤0.20ps/กม	≤0.1ps/กม
G655	รางวัล	รางวัล	รางวัล	≤0.22dB/km	รางวัล	รางวัล	≤0.20ps/กม	≤0.1ps/กม
50/125μm	≤3.0dB/km	≤1.0dB/km	รางวัล	รางวัล	≥ 600MHz.km	≥1200MHz.km	รางวัล	รางวัล
62.5/125μm	≤3.5dB/km	≤1.0dB/km	รางวัล	รางวัล	≥200MHz.km	≥ 600MHz.km	รางวัล	รางวัล

สร้างและผลงาน

	การจัดหมวดหมู่	วัสดุ	มูลค่า
การก่อสร้าง	สายใยแสง	G652D/G655 เป็นต้น	2 - 48
	หลอดป้องกัน	หลอดเหล็กไร้ขัด	1.5 - 6 มิลลิเมตร
	สายติดสาย	สาย AS/สาย AA/Al Rod	1.5 - 6 มิลลิเมตร
	กว้างสูงสุด		ขนาด 18 มิลลิเมตร
	ขนาดสูงสุด		200 มม2
ลักษณะ	ตามมาตรฐาน DL/T 832, IEC60794-4-10, IEEE1138
	ความแข็งแรงในการดึง (RTS) (kN)		280
	ความแข็งแรงในการบด ((N/100mm)		2200
	ความจุในระยะสั้นสูงสุด (40°C-200°C) ((kA2s)		100
	ขั้นต่ํารัศมีโค้ง (ไดนามิก)		20D
	ขั้นต่ํารัศมีโค้ง (สติก)		15D
ผลประกอบการด้านสิ่งแวดล้อม	การติดตั้ง (°C)		-10 ถึง +50
	การขนส่งและการใช้งาน (°C)		-40 ถึง +65

หมายเหตุ: D คือกว้างของเคเบิล

ประเภทเฉพาะและข้อมูลเทคนิค

ไม่ ไม่	ข้อมูลเทคนิค
	ประเภทสินค้า	ประเภทโครงสร้าง	สูงสุด จํานวนเส้นใย	ส่วนของสาย AS (mm2)	กว้าง (mm)	น้ําหนักสาย (kg/km)	อัตราความแข็งแรงในการดึง (kN)	20°CDC ความต้านทาน (Ω/km)	ความจุในระยะสั้น (40-200°C kA2.s)
1	OPGW-24B1.3-40-[51;9]	6/3.0/20AS, หน่วยออปติกัล 1/3.0	24	≈ 40	9.0	≤304	≥ 51	≤ 210	≥9
2	OPGW-24B1.3-50-[58;11.5	6/3.2/20AS หน่วยออปติกัล 1/3.2	24	≈ 50	9.6	≤ 345	≥ 58	≤ 1.82	≥ 115
3	OPGW-48B1.3-70-[77;24]	6/3.8/20AS, หน่วยออปติกัล 1/3.8	48	≈ 70	11.4	≤475	≥ 77	≤ 1.30	≥ 24
4	OPGW-48B1.3-70-[42;38]	6/3.8/40AS หน่วยออปติกัล 1/3.8	48	≈ 70	11.4	≤340	≥ 42	≤0.70	≥ 38

ประเภทและจํานวนเส้นใยออฟติกอื่นๆ มีให้ได้ตามคําขอ

ลักษณะการทดสอบทางกลและสิ่งแวดล้อม

รายการ	วิธีการทดสอบ	ความต้องการ
ความเครียด	IEC 60794-1-2-E1 ความจุ: ตามโครงสร้างสายไฟฟ้า ความยาวตัวอย่าง: ไม่ต่ํากว่า 10m ความยาวที่เชื่อมโยงไม่ต่ํากว่า 100m ระยะเวลา: 1 นาที	40%RTS ไม่มีความยืดเยื้อต่อเส้นใยเพิ่มเติม ((0.01%), ไม่มีการอ่อนแอเพิ่มเติม (0.03dB) 60% ความเครียดเส้นใย RTS ≤0.25%,การอ่อนแอเพิ่มเติม ≤0.05dB (ไม่มีการอ่อนแอเพิ่มเติมหลังจากการทดสอบ)
พัง	IEC 60794-1-2-E3 ความจุ: ตามตารางด้านบน 3 คะแนน เวลา: 10 นาที	ความอ่อนแอเพิ่มเติมที่ 1550nm ≤0.05dB/เส้นใย ไม่มีความเสียหายต่อองค์ประกอบ
การเจาะเข้าไปในน้ํา	IEC 60794-1-2-F5B เวลา: 1 ชั่วโมง ความยาวตัวอย่าง: 0.5m ความสูงน้ํา: 1m	ไม่มีการรั่วไหลน้ํา
อุณหภูมิ	IEC 60794-1-2-F1 ความยาวตัวอย่าง: ไม่น้อยกว่า 500m ระยะอุณหภูมิ: -40°C ถึง +65°C วงจร: 2 ระยะเวลาในการทดสอบจักรยานอุณหภูมิ: 12 ชั่วโมง	การเปลี่ยนแปลงของปริมาตรการลดความหนาวจะต่ํากว่า 0.1dB/km ในระยะ 1550nm
