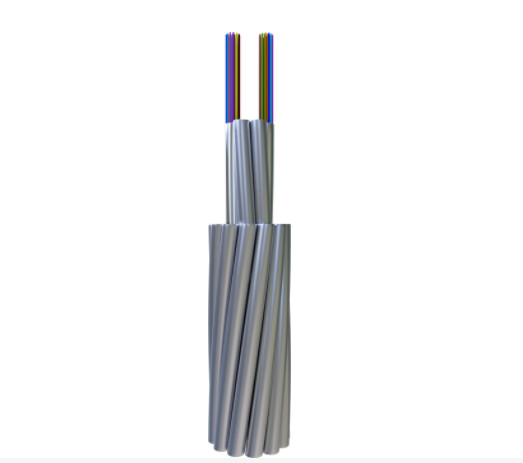

สายใยออปติกคอมพอสิต สตรอนด์ทูบโครงการ

OPGW คือสายที่มีไฟเบอร์ออปติกภายในและมีสองจุดประสงค์: เป็นสายเชื่อมต่อพื้นดินและสําหรับการสื่อสารและต้นทุนใหม่.

ลักษณะ

ท่อสแตนเลสที่เต็มไปด้วยเจลปกป้องและสนับสนุนเส้นใยออตติก การควบคุมอย่างละเอียดทําให้การทํางานได้ดีในสภาพที่แตกต่างกัน เส้นใยที่เข้ากันได้มากขึ้นในท่อขนาดใหญ่ทําให้มันแข็งแรงและน่าเชื่อถือ ด้วยคุณสมบัติไฟฟ้าและเครื่องจักรที่ดี.





	การอ่อนแอ				ความกว้างแบนด์วิธ		การกระจายสภาพโพลเรชั่น
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	สายใยส่วนตัว	ค่าเชื่อมโยงการออกแบบ (M=20, Q=0.01%)
G652D	รางวัล	รางวัล	≤0.35dB/km	≤0.21dB/km	รางวัล	รางวัล	≤0.20ps/กม	≤0.1ps/กม
G655	รางวัล	รางวัล	รางวัล	≤0.22dB/km	รางวัล	รางวัล	≤0.20ps/กม	≤0.1ps/กม
50/125μm	≤3.0dB/km	≤1.0dB/km	รางวัล	รางวัล	≥ 600MHz.km	≥1200MHz.km	รางวัล	รางวัล
62.5/125μm	≤3.5dB/km	≤1.0dB/km	รางวัล	รางวัล	≥200MHz.km	≥ 600MHz.km	รางวัล	รางวัล

ผลงาน

	การจัดหมวดหมู่	วัสดุ	มูลค่า
การก่อสร้าง	สายใยแสง	G652D/G655 เป็นต้น	2 - 144
	หลอดป้องกัน	หลอดเหล็กไร้ขัด	1.5 - 6 มิลลิเมตร
	สายติดสาย	สาย AS/สาย AA/Al Rod	1.5 - 6 มิลลิเมตร
	กว้างสูงสุด		30 มม.
	ขนาดสูงสุด		500 มม2
ลักษณะ	ตามมาตรฐาน DL/T 832, IEC60794-4-10, IEEE1138
	ความแข็งแรงในการดึง (RTS) (kN)		700
	ความแข็งแรงในการบด ((N/100mm)		3000
	ความจุในระยะสั้นสูงสุด (40 °C ถึง 200 °C) ((kA2s)		2000
	ขั้นต่ํารัศมีโค้ง (ไดนามิก)		20D
	ขั้นต่ํารัศมีโค้ง (สติก)		15D
ผลประกอบการด้านสิ่งแวดล้อม	การติดตั้ง (°C)		-10 ถึง +50
	การขนส่งและการใช้งาน (°C)		-40 ถึง +65

หมายเหตุ: D คือกว้างของเคเบิล

ประเภทเฉพาะและข้อมูลเทคนิค

ไม่ ไม่	ข้อมูลเทคนิค
	ประเภทสินค้า	ประเภทโครงสร้าง	ขนาดสูงสุด นับ	ส่วนของสาย AS (mm2)	กว้าง (mm)	น้ําหนักสาย (kg/km)	อัตราความแข็งแรงในการดึง (kN)	20°CDC ความต้านทาน (Ω/km)	ความจุในระยะสั้น (40-200°C kA2.s)
1	OPGW-48B1.3-90- [112;45]	1/2.6/20AS+4/2.5/20AS+ 11/2.8/20AS หน่วยออปติกส์ 2/2.5	48	≈ 90	13.2	≤ 641	≥112	≤0.98	≥45
2	OPGW-48B1.3-90- [57;67]	1/2.6/40AS+4/2.5/40AS+ 11/2.8/40AS หน่วยออปติกส์ 2/2.5	48	≈ 90	13.2	≤ 457	≥ 57	≤0.52	≥ 67
3	OPGW-24B1.3-100-[118;50]	1/2.6/20AS+5/2.5/20AS+ 11/2.8/20AS หน่วยออปติกัล 1/25	24	≈100	13.2	≤ 674	≥ 118	≤0.93	≥ 50
4	OPGW-24B1.3-100-[60;74]	1/2.6/40AS+5/2.5/40AS+ 11/2.8/40AS หน่วยออปติกัล 1/25	24	≈100	13.2	≤ 479	≥ 60	≤0.49	≥ 74
5	OPGW-24B1.3-110-[133;63]	1/2.6/20AS+5/2.5/20AS+ 10/3.2/20AS, หน่วยออปติกัล 1/2.5	24	≈110	14	≤ 760	≥133	≤0.83	≥ 63
6	OPGW-24B1.3-110-[140;68]	1/2.8/20AS+5/2.7/20AS+ 11/3.05/20AS หน่วยออปติกัล 1/26	24	≈110	14.3	≤ 791	≥ 140	≤0.80	≥ 68
7	OPGW-24B1.3-110-[67;95]	1/2.9/20AS+5/2.8/20AS+ 12/2.8/AA หน่วยออปติกัล 1/2.7	24	≈ 37 ≈ 74 ((AA)	14.1	≤ 473	≥ 67	≤0.40	≥ 95
8	OPGW-36B1.3-120-[145;73]	1/3.0/20AS+5/2.9/20AS+ 12/2.9/20AS หน่วยออปติกัล 1/28	36	≈ 120	14.6	≤ 820	≥145	≤0.77	≥ 73
9	OPGW-36B1.3-120-[95;98]	1/3.0/30AS+5/2.9/30AS+ 12/2.9/30AS หน่วยออปติกัล 1/28	36	≈ 120	14.6	≤ 700	≥ 95	≤0.55	≥ 98
10	OPGW-36B1.3-120-[74;110]	1/3.0/40AS+5/2.9/40AS+ 12/2.9/40AS หน่วยออปติกัล 1/28	36	≈ 120	14.6	≤582	≥ 74	≤0.42	≥ 110
11	OPGW-72B1.3-120-[147;76]	1/3.2/20AS+4/3.0/20AS+ 12/3.0/20AS หน่วยออปติกส์ 2/2.9	72	≈ 120	15.2	≤832	≥147	≤0.76	≥ 76
12	OPGW-72B1.3-120-2[96;101]	1/3.2/30AS+4/3.0/30AS+ 12/3.0/30AS หน่วยออปติกส์ 2/2.9	72	≈ 120	15.2	≤ 711	≥ 96	≤0.53	≥ 101
13	OPGW-72B1.3-120-[74;114]	1/3.2/40AS+4/3.0/40AS+ 12/3.0/40AS หน่วยออปติกส์ 2/2.9	72	≈ 120	15.2	≤ 591	≥ 74	≤0.40	≥ 114
14	OPGW-36B1.3-130-[155;85]	1/3.2/20AS+5/3.0/20AS+ 12/3.0/20AS หน่วยออปติกัล 1/29	36	≈ 130	15.2	≤879	≥155	≤0.72	≥ 85
15	OPGW-36B1.3-130- [102;114]	1/3.2/30AS+5/3.0/30AS+ 12/3.0/30AS หน่วยออปติกัล 1/29	36	≈ 130	15.2	≤ 751	≥102	≤0.50	≥ 114
16	OPGW-36B1.3-130-[79;137]	1/3.2/40AS+5/3.0/40AS+ 12/3.0/40AS หน่วยออปติกัล 1/29	36	≈ 130	15.2	≤ 624	≥ 79	≤0.40	≥137
17	OPGW-36B1.3-140-[175;100]	1/3.3/20AS+5/3.2/20AS+ 12/3.2/20AS, หน่วยออปติกัล 1/3.1	36	≈140	16.1	≤ 995	≥ 175	≤0.65	≥ 100
18	OPGW-36B1.3-140-[115;140]	1/3.3/30AS+5/3.2/30AS+ 12/3.2/30AS หน่วยออปติกัล 1/3.1	36	≈140	16.1	≤850	≥115	≤0.45	≥ 140
19	OPGW-36B1.3-145- [86;170]	1/3.3/20AS+5/3.2/20AS+ 12/3.2/AA หน่วยออปติกัล 1/3.1	36	≈ 49 ≈96 ((AA)	16.1	≤ 611	≥ 86	≤0.31	≥170
20	OPGW-48B1.3-150-[182;123]	1/3.4/20AS+5/3.3/20AS+ 12/3.3/20AS หน่วยออปติกัล 1/32	48	≈ 150	16.6	≤1055	≥182	≤0.60	≥ 123
21	OPGW-48B1.3-150-[122;165]	1/3.4/30AS+5/3.3/30AS+ 12/3.3/30AS, หน่วยออปติกัล 1/3.2	48	≈ 150	16.6	≤ 901	≥122	≤0.42	≥165
22	OPGW-48B1.3-150-[95;195]	1/3.4/40AS+5/3.3/40AS+ 12/3.3/40AS, หน่วยออปติกัล 1/3.2	48	≈ 150	16.6	≤747	≥ 95	≤0.33	≥195
23	OPGW-72B1.3-150-[172;110]	1/3.4/20AS+4/3.3/20AS+ 12/3.3/20AS, หน่วยออปติกส์ 2/3.2	72	≈ 150	16.6	≤ 998	≥172	≤0.64	≥ 110
24	OPGW-72B1.3-150-[116;147]	1/3.4/30AS+4/3.3/30AS+ 12/3.3/30AS, หน่วยออปติกส์ 2/3.2	72	≈ 150	16.6	≤ 853	≥116	≤0.45	≥147
25	OPGW-48B1.3-170-[198;150]	1/3.6/20AS+5/3.5/20AS+ 12/3.5/20AS, หน่วยออปติกัล 1/3.4	48	≈170	17.6	≤1190	≥ 198	≤0.54	≥ 150
26	OPGW-72B1.3-170-[199;156]	1/3.8/20AS+4/3.6/20AS+ 12/3.6/20AS, หน่วยออปติกส์ 2/3.5	72	≈170	18.2	≤1187	≥ 199	≤0.54	≥156
27	OPGW-48B1.3-180-[252;125]	1/3.8/14AS+5/3.6/14AS+ 12/3.6/14AS หน่วยออปติกัล 1/3.5	48	≈180	18.2	≤1372	≥252	≤0.72	≥ 125
28	OPGW-48B1.3-180- [211;175]	1/3.8/20AS+5/3.6/20AS+ 12/3.6/20AS, หน่วยออปติกัล 1/3.5	48	≈180	18.2	≤ 1255	≥211	≤0.50	≥ 175
29	OPGW-48B1.3-180- [147;234]	1/3.8/30AS+5/3.6/30AS+ 12/3.6/30AS, หน่วยออปติกัล 1/3.5	48	≈180	18.2	≤1071	≥147	≤0.35	≥234
30	OPGW-48B1.3-180-[113,262]	1/3.8/40AS+5/3.6/40AS+ 12/3.6/40AS หน่วยออปติกัล 1/3.5	48	≈180	18.2	≤ 888	≥113	≤0.28	≥262
31	OPGW-48B1.3-235-[268;243.4	1/2.7/20AS+4/2.5/20AS+ 12/2.5/20AS+13/3.8/20AS หน่วยออปติกัล 1/35	48	≈235	20.3	≤1594	≥268	≤0.38	≥ 2434

ประเภทและจํานวนเส้นใยออฟติกอื่นๆ มีให้ได้ตามคําขอ

คุณสมบัติการทดสอบทางกลและสิ่งแวดล้อม

รายการ	วิธีการทดสอบ	ความต้องการ
ความเครียด	IEC 60794-1-2-E1 ความจุ: ตามโครงสร้างสายไฟฟ้า ความยาวตัวอย่าง: ไม่ต่ํากว่า 10m ความยาวที่เชื่อมโยงไม่ต่ํากว่า 100m ระยะเวลา: 1 นาที	40%RTS ไม่มีความยืดเยื้อต่อเส้นใยเพิ่มเติม ((0.01%), ไม่มีการอ่อนแอเพิ่มเติม (0.03dB) 60% ความเครียดเส้นใย RTS ≤0.25%,การอ่อนแอเพิ่มเติม ≤0.05dB (ไม่มีการอ่อนแอเพิ่มเติมหลังจากการทดสอบ)
พัง	IEC 60794-1-2-E3 ความจุ: ตามตารางด้านบน 3 จุด ระยะเวลา: 10 นาที	ความอ่อนแอเพิ่มเติมที่ 1550nm ≤0.05dB/เส้นใย ไม่มีความเสียหายต่อองค์ประกอบ
การเจาะเข้าไปในน้ํา	IEC 60794-1-2-F5B เวลา: 1 ชั่วโมง ความยาวตัวอย่าง: 0.5m ความสูงของน้ํา: 1 เมตร	ไม่มีการรั่วไหลน้ํา
อุณหภูมิ	IEC 60794-1-2-F1 ความยาวตัวอย่าง: ไม่น้อยกว่า 500 m ระยะอุณหภูมิ: -40°C ถึง +65°C วงจร: 2 ระยะเวลาในการทดสอบจักรยานอุณหภูมิ: 12 ชั่วโมง	การเปลี่ยนแปลงของปริมาตรการลดความหนาวจะต่ํากว่า 0.1dB/km ในระยะ 1550nm

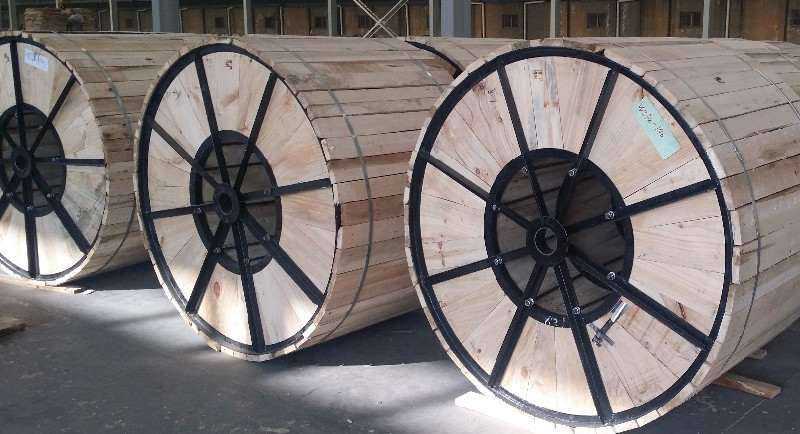

การบรรจุและการจัดส่ง
