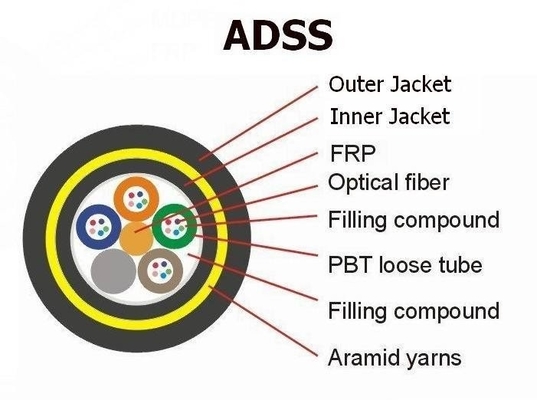

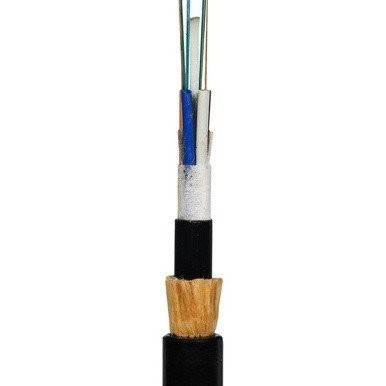

สาย ADSS เป็นสายท่อลอยลอย มีเส้นใยขนาด 250μm วางไว้ในท่อลอยทําจากพลาสติกขนาดสูง ท่อถูกเต็มด้วยสารประกอบการเติมกันน้ําท่อ (และเครื่องเติม) ถูกติดอยู่รอบ FRP (พลาสติกเสริมใย) ในฐานะสมาชิกความแข็งแรงกลางที่ไม่ใช่โลหะในแกนสายเคเบิลที่คอมแพคต์และกลมหลังจากที่แกนเคเบิลถูกเต็มไปด้วยสารประกอบการเติม มันถูกปกด้วย PE (พอลิเอเธลีน) ผิวภายในบางหลังเคลือบชั้นเส้นใยอารามิดเป็นเส้นใยที่ติดกับเส้นใย, สายไฟฟ้ามี PE หรือ AT (Anti-Tracking) ภายนอก
สถานะจริงของสายไฟฟ้าอากาศถูกพิจารณาอย่างเต็มที่เมื่อการออกแบบสายไฟฟ้า ADSS สําหรับสายไฟฟ้าอากาศที่ต่ํากว่า 110kV ใช้ PE outer sheathสําหรับสายไฟฟ้าที่เท่ากับหรือมากกว่า 110kVการออกแบบฝากของปริมาณ aramid และกระบวนการ stranding สามารถตอบสนองความต้องการในช่วงความยาวที่แตกต่างกัน
สายสายไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้า
จํานวนมากของแกนไฟเบอร์, น้ําหนักเบา, สามารถติดตั้งกับสายไฟฟ้า, ประหยัดทรัพยากร
ใช้วัสดุอารามิดความแข็งแรงสูงเพื่อทนความตึงเครียดแรงและป้องกัน cockles และปืน
การขยายความร้อนขนาดเล็ก การเปลี่ยนแปลงของเส้นโค้งของสายเคเบิลเล็กเมื่ออุณหภูมิเปลี่ยนแปลงมาก
ผนังยางอารามิดชั้นสองเป็นสมาชิกความแข็งแรง ตอบสนองสภาพแวดล้อมที่รุนแรง เช่นบริเวณทะเลสาบเกลือที่สูงสูงหรือเส้นที่มีความกว้างมากกว่า 800 เมตร
ผนังสามชั้น PE/AT เป็นเสื้อนอก
รายละเอียด
| จํานวนสายไฟเบิ้ล | / | 2 ~ 30 | 32 ~ 60 | 62 ~ 72 | |||
| โครงสร้าง | / | 1+5 | 1+5 | 1+6 | |||
| สไตล์เส้นใย | / | G.652D | |||||
| สมาชิกกําลังกลาง | สาร | mm | FRP | ||||
| กว้าง (เฉลี่ย) | 1.5 | 1.5 | 2.1 | ||||
| ท่อลอย | วัสดุ | mm | PBT | ||||
| กว้าง (เฉลี่ย) | 1.8 | 2.1 | 2.1 | ||||
| ความหนา (เฉลี่ย) | 0.32 | 0.35 | 0.35 | ||||
| สายใยสูงสุด/ท่อลอย | 6 | 12 | 12 | ||||
| สีท่อ | การระบุสีเต็ม | ||||||
| ความยาวเกินเส้นใย | % | 0.7~0.8 | |||||
| ความทนต่อน้ํา | วัสดุ | / | โรคสะเก็ดเงิน | ||||
| เซฮาตภายใน | สาร | mm | MDPE | ||||
| กล่องภายใน | 0.9mm | ||||||
| องค์ประกอบเสริมเหล็กไม่โลหะ | วัสดุ | / | สายใยอารามิด | ||||
| ผนังภายนอก | สาร | mm | MDPE | ||||
| ผนังภายนอก | 1.8 มิลลิเมตร | ||||||
| กว้างของเคเบิล (เฉลี่ย) | mm | 10.9 | 11.5 | 12.1 | |||
| น้ําหนักของสายไฟ (ประมาณ) | กิโลกรัม/กม | 95 | 110 | 120 | |||
| พื้นที่ส่วนของสายเคเบิล | mm2 | 93.31 | 103.87 | 114.99 | |||
| คออฟเฟกชั่นความอ่อนแอ ((Max) | 1310nm | dB/km | 0.35 | ||||
| 1550nm | 0.21 | ||||||
| ความแข็งแรงในการดึง (RTS) | kn | 6 | |||||
| ความยืดหยุ่นสูงสุดที่อนุญาต (MAT) | kn | 2.5 | |||||
| ความดันการทํางานเฉลี่ยต่อปี (EDS) | kn | 3.2 | |||||
| โมดูลัสของยอง | kn/mm2 | 7.8 | |||||
| คออฟเฟกชั่นการขยายความร้อน | 10-6/C | 9 | |||||
| ความต้านทานต่อการบด | ระยะยาว | N/100mm | 1100 | ||||
| ระยะสั้น | 2200 | ||||||
| ขออนุญาต Radius Bend | สติก | mm | 15 ของ OD | ||||
| ไดนามิก | 20 ของ OD | ||||||
| อุณหภูมิ | เมื่อวางลูก | °C | -20~+60 | ||||
| การจัดเก็บและการขนส่ง | -40~+70 | ||||||
| การวิ่ง | -40~+70 | ||||||
| พื้นที่ใช้งาน | เหมาะสําหรับระดับความกระตุ้นต่ํากว่า 110kV ความเร็วลมต่ํากว่า 25m/s ความหนาว 5mm | ||||||
| สัญลักษณ์สายไฟฟ้า |
ชื่อบริษัท ADSS-××B1-PE-100M DL/T 788-2001 (หรือตามคําขอของลูกค้า) |
||||||
หมายเหตุ:ใบข้อมูลนี้สามารถเป็นเพียงอ้างอิง แต่ไม่ใช่การเพิ่มเติมต่อสัญญา. กรุณาติดต่อการขายสําหรับรายละเอียด.
สายเคเบิลถูกจัดส่งในความยาวตามที่ระบุใน PI หรือตามความต้องการ แต่ละความยาวจะส่งบนกลองเหล็กไม้แยกกว้างขั้นต่ําของกระบอกของกลองจะไม่น้อยกว่า 30 ครั้งของกว้างขวางของสายเคเบิล.
จุดสุดท้ายของสายไฟจะถูกปิดด้วยหมวกป้องกันพลาสติก เพื่อป้องกันการเจาะเข้าไปของน้ํา จุดสุดท้ายจะเข้าถึงได้ง่ายสําหรับการทดสอบรายงานการทดสอบการตรวจสอบสุดท้ายที่มีข้อมูลการประกอบการ attenuation สําหรับแต่ละเส้นใย.
โดงกวาน TW-SCIE จํากัด เป็นผู้เชี่ยวชาญในการพัฒนาการผลิตและขายสินค้าสื่อสารไฟเบอร์ออปติก และบูรณาการกับบริษัทเทคโนโลยีสูงอิสระที่มีสิทธินําเข้าและส่งออก.
Dongguan TW-SCIE Co., Ltd เป็นกลุ่มธุรกิจเทคโนโลยีสูงในจีนที่มอบหมายให้กับธุรกิจการสื่อสารที่มีสิทธิผู้นําเข้าและผู้ส่งออกของเราเอง
ตั้งแต่การก่อตั้ง high quality products and strong co-operations have enabled the enterprise to stably and rapidly grow into a specialized communication manufacturer which supplying and engineering service can provide the most complete product line-up and specifications in the fiber and cable industry of China.
บริษัทนี้มีผู้เชี่ยวชาญที่มีความซื่อสัตย์ มีสติปัญญา และมีสติเสียใจ ในขณะที่พวกเรายึดมั่นที่จะติดตามเทคโนโลยีที่ก้าวหน้าทั่วโลกเราได้สร้างความสัมพันธ์กับสถาบันวิจัยวิทยาศาสตร์หลายแห่ง.
