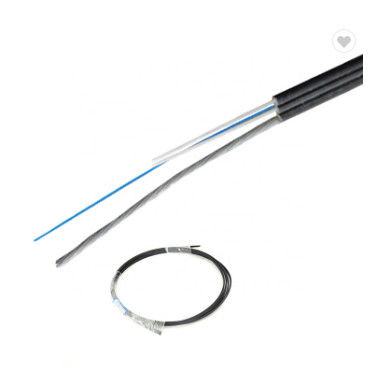

4 Core LSZH Sheath Bow Type FTTH Drop Cable
แอปพลิเคชั่น
ใช้ในการเข้าถึงเครือข่ายหรือสายเคเบิลเข้าถึงจากภายนอกสู่ในร่ม
ในเครือข่ายสถานที่ของลูกค้า
ใช้เป็นสายเคเบิลเข้าอาคารในระบบจำหน่ายภายในอาคาร โดยเฉพาะอย่างยิ่งในการเดินสายภายในอาคารหรือภายนอกอาคาร
คุณสมบัติ:

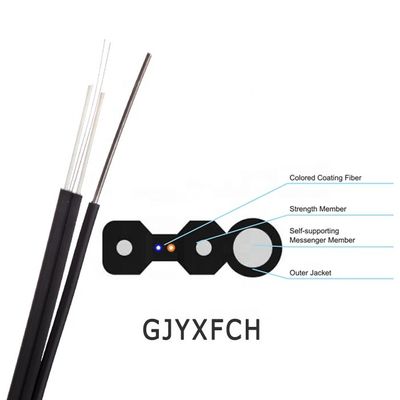

รายละเอียดการก่อสร้างสายเคเบิล :
| รายการ | คำอธิบาย | ||||||
| จำนวนไฟเบอร์ | 2-24cores | ||||||
| ไฟเบอร์ | พิมพ์ | G652D/G657A/มัลติโหมด | |||||
| เส้นผ่านศูนย์กลาง | 250µm | ||||||
| สมาชิกความแข็งแกร่ง | วัสดุ | เส้นด้ายเคฟลาร์ | |||||
| หลอดหลวม | เส้นผ่านศูนย์กลาง | 0.9-1.2mm | |||||
| วัสดุ | / | ||||||
| เปลือกนอก | วัสดุ | พีวีซี/LSZH | |||||
| เส้นผ่านศูนย์กลาง | 1.6*2.0-3.0*6.0mm | ||||||
| ขนาดสาย (สูง * กว้าง) | / | ||||||
| น้ำหนักสายเคเบิล | 5.5-28.5KG | ||||||
| ช่วงอุณหภูมิการติดตั้ง (ºC) | -20+60 | ||||||
| อุณหภูมิในการทำงานและการขนส่ง (ºC) | -40+70 | ||||||
| รัศมีการดัดขั้นต่ำ (มม.) | ระยะยาว | 10D | |||||
| ดัดขั้นต่ำ รัศมี (มม.) |
ในระยะสั้น | 20D | |||||
| ขั้นต่ำที่อนุญาต ความต้านแรงดึง(N) |
ระยะยาว | 40 | |||||
| ขั้นต่ำที่อนุญาต ความต้านแรงดึง(N) |
ในระยะสั้น | 80 | |||||
| แรงกดทับ (N/100mm) | ระยะยาว | 200 | |||||
| แรงกดทับ (N/100mm) | ในระยะสั้น | 1000 | |||||
สีมาตรฐานของไฟเบอร์และท่อ
| แบบไฟเบอร์ | หน่วย | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| สภาพ | นาโนเมตร | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| การลดทอน | เดซิเบล/กม. | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Dispresion | 1550nm | Ps/(นาโนเมตร*กม.) | ---- | ≤18 | ---- | ---- | Dispresion |
| 1625nm | Ps/(นาโนเมตร*กม.) | ---- | ≤22 | ---- | ---- | ||
| แบนด์วิธ | 850nm | MHZ.KM | ---- | ---- | >=400 | >=160 | แบนด์วิธ |
| 1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
| ความยาวคลื่นการกระจายตัวเป็นศูนย์ | นาโนเมตร | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >= 1295, ≤1320 |
|
| ความลาดเอียงเป็นศูนย์ | นาโนเมตร | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD สูงสุดส่วนบุคคล Fibr | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| PMD Design Link Value | Ps(nm2*k NS) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| ความยาวคลื่นตัดไฟเบอร์ λc | นาโนเมตร | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
| การปิดสายเคเบิล ความยาวคลื่น λcc |
นาโนเมตร | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | อืม | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | อืม | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| ตัวเลข รูรับแสง(NA) |
---- | ---- | 0.200+/ -0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| ขั้นตอน(ค่าเฉลี่ยแบบสองทิศทาง วัด) |
เดซิเบล | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความผิดปกติเหนือไฟเบอร์ ความยาวและจุด |
เดซิเบล | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความเหลื่อมล้ำ | |||||||
| ความแตกต่างของการกระเจิงกลับ ค่าสัมประสิทธิ์ |
เดซิเบล/กม. | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| ความสม่ำเสมอของการลดทอน | เดซิเบล/กม. | ≤0.01 | ≤0.01 | ||||
| แกนไดเมเตอร์ | อืม | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| เส้นผ่านศูนย์กลางหุ้ม | อืม | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| การหุ้มที่ไม่เป็นวงกลม | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| เส้นผ่านศูนย์กลางเคลือบ | อืม | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| เคลือบ/ chaffinch ผิดพลาดอย่างศูนย์กลาง |
อืม | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| เคลือบไม่หมุนเวียน | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| ข้อผิดพลาดเกี่ยวกับแกน/หุ้มฉนวน | อืม | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| ขด(รัศมี) | อืม | ≤4 | ≤4 | ---- | ---- | ---- | |
การบรรจุและการจัดส่ง
