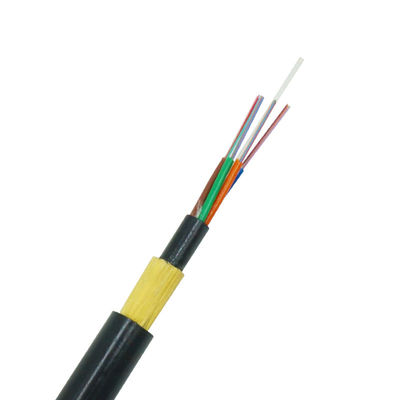

สายเคเบิลไฟเบอร์ออปติก ADSS กลางแจ้ง 6 แกนแบบปลอกคู่

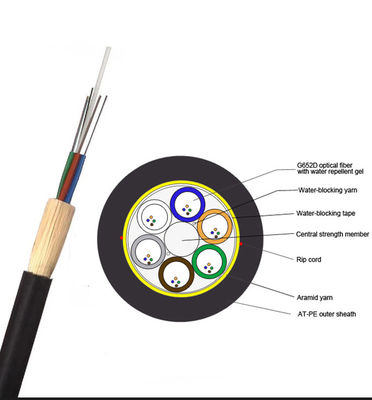

สาย ADSS สายยางหลุดหลวมเส้นใยขนาด 250μm อยู่ในท่อหลวมๆ ที่ทำจากพลาสติกโมดูลัสสูงหลอดบรรจุด้วยสารเติมทนน้ำท่อ (และฟิลเลอร์) ถูกพันรอบ FRP (พลาสติกเสริมไฟเบอร์) โดยเป็นส่วนประกอบความแข็งแรงส่วนกลางที่ไม่ใช่โลหะในแกนเคเบิลกลมขนาดกะทัดรัดหลังจากแกนสายเคเบิลเต็มไปด้วยสารเติมมันถูกหุ้มด้วยปลอกด้านใน PE (โพลีเอทิลีน) แบบบางหลังจากชั้นของเส้นด้ายอะรามิดถูกพันทับเปลือกด้านในเป็นส่วนประกอบเสริมความแข็งแรง สายเคเบิลจะเสร็จสมบูรณ์ด้วยเปลือกนอก PE หรือ AT (ป้องกันการติดตาม)
คุณสมบัติ
1. สมรรถนะทางกลและอุณหภูมิที่ดี
2. ท่อหลวมที่มีความแข็งแรงสูงซึ่งทนต่อการไฮโดรไลซิส
3. สารเติมหลอดพิเศษให้การป้องกันที่สำคัญของเส้นใย
4. ความต้านทานแรงกระแทกและความยืดหยุ่น
5.ใช้มาตรการต่อไปนี้เพื่อให้แน่ใจว่าสายเคเบิลกันน้ำ
6.พลาสติกเสริมใยเดี่ยวเป็นแกนกลาง
7. สารเติมหลอดหลวม
การเติมแกนสายเคเบิล 8.100%
แอพพลิเคชั่น
1. เหมาะสำหรับสายอากาศทุกประเภท
2. นำไปใช้กับการกระจายกลางแจ้ง
3.ระบบส่งและจำหน่ายแรงต่ำ
4.เส้นทางรถไฟและเสาโทรคมนาคม
ข้อมูลทางเทคนิค
|
ระยะ : 100 ม
|
ต่ำกว่า 110kv
|
2 ~ 30 คอร์
|
|
พารามิเตอร์โครงสร้าง
|
ส่วนประกอบความแข็งแรงส่วนกลาง : FRP
|
เส้นผ่านศูนย์กลาง : 1.5 มม
|
|
หลอดหลวม (เติมเยลลี่)
|
เส้นผ่านศูนย์กลางภายนอก :1.8 มม
|
|
|
เปลือก PE ด้านใน
|
ความหนา : 0.9 มม
|
|
|
เปลือกนอก PE
|
ความหนา :1.8มม
|
|
|
พารามิเตอร์ทางเทคนิค
|
เส้นผ่านศูนย์กลางภายนอกของสายเคเบิล
|
11 มม
|
|
พื้นที่หน้าตัดของสายเคเบิล
|
95.03 ตร.มม
|
|
|
รุ่นไฟเบอร์
|
G.652
|
|
|
น้ำหนักของสายเคเบิล
|
98กก./กม
|
|
|
ค่าความต้านทานแรงดึง (RTS)
|
10 กิโล
|
|
|
ความตึงเครียดขั้นต่ำที่อนุญาต (MAT)
|
4 พัน
|
|
|
สพป
|
3.2kn
|
|
|
โมดูลัสของ Young
|
7.8 กิโลนิวตัน/ตร.มม
|
|
|
ค่าสัมประสิทธิ์การขยายตัวทางความร้อน
|
1.8 10-6/°ซ
|
|
|
ความต้านทานต่อการกัดกร่อน
|
ระยะยาว :1100 n/100mm
|
|
|
ระยะสั้น:2200 n/100 มม
|
||
|
รัศมีโค้งงอ
|
ระยะยาว (ขณะวิ่ง) 220 มม
|
|
|
ระยะสั้น (เมื่อวาง) 360 มม
|
||
|
อุณหภูมิในการทำงาน
|
เมื่อวาง -15~+60 °C
|
|
|
|
เมื่อขนส่งหรือวิ่ง :-40~+70°C
|
|
|
ความยาวส่วนเกินของไฟเบอร์
|
0.5-0.7%
|
|
|
เปลือกนอก
|
วิชาพลศึกษา
|
|
|
โหลดน้ำแข็ง
|
5 มม
|
หมายเหตุ: แผ่นข้อมูลนี้สามารถเป็นข้อมูลอ้างอิงเท่านั้น แต่ไม่ใช่ส่วนเสริมของสัญญาโปรดติดต่อพนักงานขายของเรา
