สายเคเบิลใยแก้วนำแสง ADSS ที่รองรับตัวเองสีดำเปลือกนอกสีติดตั้งง่าย

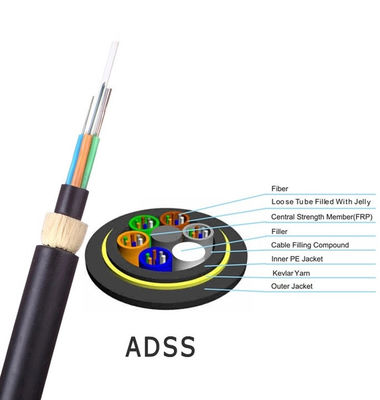

สายออปติคัล ADSS ใช้โครงสร้างแบบเกลียวเป็นชั้นหลวมๆใยแก้วนำแสงขนาด 250 µM ถูกหุ้มไว้ในท่อแบบหลวมที่ทำจากวัสดุโมดูลัสสูง ซึ่งบรรจุด้วยสารประกอบกันน้ำท่อหลวม (และเชือกเติม) ถูกบิดรอบแกนกลางเสริมแรงที่ไม่ใช่โลหะ (FRP) เพื่อสร้างแกนเคเบิลขนาดกะทัดรัด และช่องว่างของแกนเคเบิลจะเต็มไปด้วยครีมกั้นน้ำแกนของสายเคเบิลถูกอัดขึ้นรูปด้วยปลอกด้านในโพลีเอทิลีน (PE) จากนั้นบิดด้วยอะรามิดเพื่อเสริมแรง และสุดท้ายอัดด้วยเปลือกนอกโพลีเอทิลีน (PE) หรือที่เปลือกนอก
คุณสมบัติ
1.เส้นด้ายบวมน้ำช่วยป้องกันน้ำอีกครั้ง (โครงสร้างแกนแห้ง)
2. การก่อสร้างที่ไม่ใช่โลหะ
3. ใยแก้วเสริมความแข็งแรงของแกนกลางโพลิเมอร์และส่วนประกอบความแข็งแรงของอุปกรณ์ต่อพ่วงเส้นด้ายอะรามิดให้ความแข็งแรงที่ดีเยี่ยม
4. ท่อบัฟเฟอร์แบบยืดหยุ่นให้ตัวเรือนเทอร์มินอลที่ง่ายต่อการจัดการ
5.SZ stranding ชั้นเดียวจำกัดความเค้นของท่อไฟเบอร์
6. หลอดเจล thixotropic ที่เป็นมิตรกับไฟเบอร์เพื่อให้แน่ใจว่ามีการป้องกันไฟเบอร์
7.TIA 598 รหัสสีมาตรฐาน
8.6 หรือ 12 โครงสร้างท่อไฟเบอร์
แอพพลิเคชั่น
1. นำมาใช้กับการกระจายกลางแจ้ง
2. การสื่อสารทางไกลและเครือข่ายท้องถิ่น
3.ระบบส่งและจำหน่ายแรงต่ำ
4.เส้นทางรถไฟและเสาโทรคมนาคม
ข้อกำหนดทั่วไป
| ประเภทสายเคเบิล | โฆษณา |
| ประเภทไฟเบอร์ | G652D |
| แอปพลิเคชัน | โทรคมนาคมทางไกล LAN ในพื้นที่ไฟฟ้าแรงสูงหรือการเข้าถึงเครือข่ายโทรคมนาคม |
| วิธีการติดตั้งที่แนะนำ | ระบบส่งกำลัง พื้นที่ที่มีฟ้าคะนองมาก และการอนุมานของแม่เหล็กไฟฟ้าสูง |
| สิ่งแวดล้อม | กลางแจ้ง |
| ช่วงอุณหภูมิ | -40 ℃ ถึง 70 ℃ |
| พารามิเตอร์ทางเทคนิคของใยแก้วนำแสงโหมดเดียว ITU-T G.652D (B1.3) | |||
| ลักษณะทางแสง | |||
| เส้นผ่านศูนย์กลางฟิลด์โหมด (MFD) | 1310nm 1550นาโนเมตร |
9.2±0.4 10.4±0.8 |
มม มม |
| ความยาวคลื่นตัด (λcc) | ≤1260 | นาโนเมตร | |
| ค่าสัมประสิทธิ์การลดทอน | 1310nm 1383นาโนเมตร 1550นาโนเมตร |
<0.35 <0.35 <0.22 |
เดซิเบล/กม เดซิเบล/กม เดซิเบล/กม |
| การสูญเสียการดัดมาโคร | φ75มม. 100 วงกลม ที่ 1550 นาโนเมตร | ≤0.1 | เดซิเบล |
| การลดทอนความไม่สม่ำเสมอ | ≤0.05 | เดซิเบล | |
| ค่าสัมประสิทธิ์การกระจายตัว | 1288~1339นาโนเมตร 1271~1360นาโนเมตร 1550นาโนเมตร |
≤3.5 ≤5.3 ≤18 |
Ps/(นาโนเมตรกม.) Ps/(นาโนเมตรกม.) Ps/(นาโนเมตรกม.) |
| ความยาวคลื่นการกระจายเป็นศูนย์ | 1300~1324 | นาโนเมตร | |
| ความลาดชันการกระจายตัวสูงสุดเป็นศูนย์ | ≤0.093 | Ps/(นาโนเมตร2.กม.) | |
| ดัชนีกลุ่มของการหักเห (ค่าปกติ) | 1310nm 1550นาโนเมตร |
1.466 1.467 |
|
| ลักษณะทางเรขาคณิต | |||
| เส้นผ่าศูนย์กลางหุ้ม | 125.0±1.0 | มม | |
| ข้อผิดพลาดศูนย์กลางของแกน/การหุ้ม | ≤0.8 | มม | |
| การหุ้มแบบไม่กลม | ≤1.0 | % | |
| เส้นผ่านศูนย์กลางการเคลือบ | 245.0±10 | มม | |
| ข้อผิดพลาดศูนย์กลางของการหุ้ม/การเคลือบ | ≤12.0 | มม | |
| การเคลือบผิวไม่กลม | ≤8 | % | |
| เส้นผ่านศูนย์กลางของการเคลือบสี | 250.0±15 | มม | |
| ลักษณะทางกล | |||
| การดัดผม (รัศมี) | ≥4 | ม | |
| พิสูจน์ความเครียด | ＞0.69 | เกรดเฉลี่ย | |
| แรงแถบเคลือบ | ค่าเฉลี่ย มูลค่าสูงสุด |
1.0-5.0 1.3-8.9 |
เอ็น เอ็น |
| พารามิเตอร์ความไวต่อการกัดกร่อนของความเค้นไดนามิก (nงค่า) | ≥20 | ||
| รายการ | คำอธิบาย | ||
| ใยแก้วนำแสง (G.652.D) | 12F | 24F | |
| ท่อหลวม | วัสดุ | PBT (โพลีบิวทิลีนเทเรฟทาเลต) | |
| เส้นใยต่อหลอด | 4 | 4 | |
| ตัวเลข | 3 | 6 | |
| ฟิลเลอร์ร็อด | ตัวเลข | 3 | 0 |
| สมาชิกแรงกลาง | วัสดุ | FRP (พลาสติกเสริมใยแก้ว) | |
| วัสดุกั้นน้ำ | เส้นด้ายกั้นน้ำ | ||
| สมาชิกแรงเพิ่มเติม | เส้นด้ายอะรามิด | ||
| เปลือกนอก | วัสดุ | HDPE สีดำ | |
| ความหนา | ขนาด: 1.6 มม | ||
| เส้นผ่านศูนย์กลางของสายเคเบิล (± 0.3 มม.) | 10.0 | ||
| สายเคเบิลประมาณน้ำหนัก (กก./กม.) | 78 | ||
| จัดอันดับความตึงเครียดความเครียด (RTS) | 4.5KN | ||
| ความตึงเครียดในการทำงานสูงสุด (40%RTS) | 1.8KN | ||
| ความเครียดในชีวิตประจำวัน (15-25%RTS) | 0.675-1.125KN | ||
| ช่วงสูงสุดที่อนุญาต | 100ม | ||
| บดขยี้ | ระยะเวลาอันสั้น | 2200N/100มม | |
| ช่วงอุณหภูมิที่ใช้งานได้ | การดำเนินการ | -40℃~+70℃ | |
| การติดตั้ง | -10℃~+50℃ | ||
| การจัดเก็บและการขนส่ง | -40℃~+60℃ | ||
| รัศมีการดัด | การติดตั้ง | 20 เท่าของเส้นผ่านศูนย์กลางของสายเคเบิล | |
| การดำเนินการ | 10 เท่าของเส้นผ่านศูนย์กลางของสายเคเบิล | ||
