สายเคเบิลไฟเบอร์ออปติก ADSS 100 ช่วง 48 คอร์

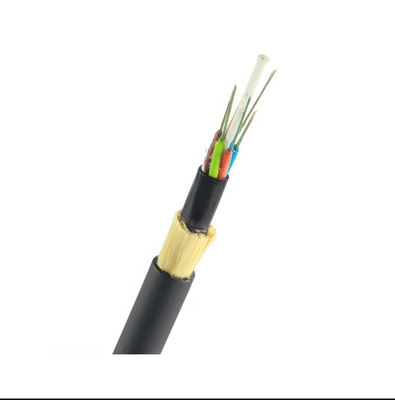

สาย ADSS สายยางหลุดหลวมเส้นใยขนาด 250μm อยู่ในท่อหลวมๆ ที่ทำจากพลาสติกโมดูลัสสูงหลอดบรรจุด้วยสารเติมทนน้ำท่อ (และฟิลเลอร์) ถูกพันรอบ FRP (พลาสติกเสริมไฟเบอร์) โดยเป็นส่วนประกอบความแข็งแรงส่วนกลางที่ไม่ใช่โลหะในแกนเคเบิลกลมขนาดกะทัดรัดหลังจากแกนสายเคเบิลเต็มไปด้วยสารเติมมันถูกหุ้มด้วยปลอกด้านใน PE (โพลีเอทิลีน) แบบบางหลังจากชั้นของเส้นด้ายอะรามิดถูกพันทับเปลือกด้านในเป็นส่วนประกอบเสริมความแข็งแรง สายเคเบิลจะเสร็จสมบูรณ์ด้วยเปลือกนอก PE หรือ AT (ป้องกันการติดตาม)
คุณสมบัติ
1.สามารถติดตั้งได้โดยไม่ต้องปิดเครื่อง
ประสิทธิภาพ 2.ExcellentATค่าอุปนัยสูงสุดที่จุดปฏิบัติการของแจ็คเก็ต AT สามารถสูงถึง 25kV
3. น้ำหนักเบาและเส้นผ่านศูนย์กลางเล็กช่วยลดภาระที่เกิดจากน้ำแข็งและลมและภาระบนเสาและเสาด้านหลัง
4.ช่วงขนาดใหญ่และช่วงที่ใหญ่ที่สุดคือมากกว่า 200m.
5. ความแข็งแรงและอุณหภูมิของสมรรถนะที่ดี
6. ช่วงชีวิตการออกแบบมีมากกว่า 30 ปี
แอพพลิเคชั่น
1.เส้นทางรถไฟและเสาโทรคมนาคม
2.ระบบส่งและจำหน่ายแรงต่ำ
3. การสื่อสารทางไกลและเครือข่ายท้องถิ่น
4. เครือข่ายในสถานที่รบกวนทางแม่เหล็กไฟฟ้าสูง
ข้อมูลจำเพาะทั่วไป
| ประเภทสายเคเบิล | โฆษณา |
| ประเภทไฟเบอร์ | G652D |
| แอปพลิเคชัน | โทรคมนาคมทางไกล LAN ในพื้นที่ไฟฟ้าแรงสูงหรือการเข้าถึงเครือข่ายโทรคมนาคม |
| วิธีการติดตั้งที่แนะนำ | ระบบส่งกำลัง พื้นที่ที่มีฟ้าคะนองมาก และการอนุมานของแม่เหล็กไฟฟ้าสูง |
| สิ่งแวดล้อม | กลางแจ้ง |
| ช่วงอุณหภูมิ | -40 ℃ ถึง 70 ℃ |
| พารามิเตอร์ทางเทคนิคของใยแก้วนำแสงโหมดเดียว ITU-T G.652D (B1.3) | |||
| ลักษณะทางแสง | |||
| เส้นผ่านศูนย์กลางฟิลด์โหมด (MFD) | 1310nm 1550นาโนเมตร |
9.2±0.4 10.4±0.8 |
มม มม |
| ความยาวคลื่นตัด (λcc) | ≤1260 | นาโนเมตร | |
| ค่าสัมประสิทธิ์การลดทอน | 1310nm 1383นาโนเมตร 1550นาโนเมตร |
<0.35 <0.35 <0.22 |
เดซิเบล/กม เดซิเบล/กม เดซิเบล/กม |
| การสูญเสียการดัดมาโคร | φ75มม. 100 วงกลม ที่ 1550 นาโนเมตร | ≤0.1 | เดซิเบล |
| การลดทอนความไม่สม่ำเสมอ | ≤0.05 | เดซิเบล | |
| ค่าสัมประสิทธิ์การกระจายตัว | 1288~1339นาโนเมตร 1271~1360นาโนเมตร 1550นาโนเมตร |
≤3.5 ≤5.3 ≤18 |
Ps/(นาโนเมตรกม.) Ps/(นาโนเมตรกม.) Ps/(นาโนเมตรกม.) |
| ความยาวคลื่นการกระจายเป็นศูนย์ | 1300~1324 | นาโนเมตร | |
| ความลาดชันการกระจายตัวสูงสุดเป็นศูนย์ | ≤0.093 | Ps/(นาโนเมตร2.กม.) | |
| ดัชนีกลุ่มของการหักเห (ค่าปกติ) | 1310nm 1550นาโนเมตร |
1.466 1.467 |
|
| ลักษณะทางเรขาคณิต | |||
| เส้นผ่าศูนย์กลางหุ้ม | 125.0±1.0 | มม | |
| ข้อผิดพลาดศูนย์กลางของแกน/การหุ้ม | ≤0.8 | มม | |
| การหุ้มแบบไม่กลม | ≤1.0 | % | |
| เส้นผ่านศูนย์กลางการเคลือบ | 245.0±10 | มม | |
| ข้อผิดพลาดศูนย์กลางของการหุ้ม/การเคลือบ | ≤12.0 | มม | |
| การเคลือบผิวไม่กลม | ≤8 | % | |
| เส้นผ่านศูนย์กลางของการเคลือบสี | 250.0±15 | มม | |
| ลักษณะทางกล | |||
| การดัดผม (รัศมี) | ≥4 | ม | |
| พิสูจน์ความเครียด | ＞0.69 | เกรดเฉลี่ย | |
| แรงแถบเคลือบ | ค่าเฉลี่ย มูลค่าสูงสุด |
1.0-5.0 1.3-8.9 |
เอ็น เอ็น |
| พารามิเตอร์ความไวต่อการกัดกร่อนของความเค้นไดนามิก (nงค่า) | ≥20 | ||
มาตรฐานคสีฉันการระบุไฟเบอร์
| เลขที่ | 1 | 2 | 3 | 4 | 5 | 6 |
| สี | สีฟ้า | ส้ม | สีเขียว | สีน้ำตาล | กระดานชนวน | สีขาว |
| เลขที่ | 7 | 8 | 9 | 10 | 11 | 12 |
| สี | สีแดง | สีดำ | สีเหลือง | สีม่วง | สีชมพู | อควา |
การออกแบบสายเคเบิล
| รายการ | คำอธิบาย | ||
| ใยแก้วนำแสง (G.652.D) | 12F | 24F | |
| ท่อหลวม | วัสดุ | PBT (โพลีบิวทิลีนเทเรฟทาเลต) | |
| เส้นใยต่อหลอด | 4 | 4 | |
| ตัวเลข | 3 | 6 | |
| ฟิลเลอร์ร็อด | ตัวเลข | 3 | 0 |
| สมาชิกแรงกลาง | วัสดุ | FRP (พลาสติกเสริมใยแก้ว) | |
| วัสดุกั้นน้ำ | เส้นด้ายกั้นน้ำ | ||
| สมาชิกแรงเพิ่มเติม | เส้นด้ายอะรามิด | ||
| เปลือกนอก | วัสดุ | HDPE สีดำ | |
| ความหนา | ขนาด: 1.6 มม | ||
| เส้นผ่านศูนย์กลางของสายเคเบิล (± 0.3 มม.) | 10.0 | ||
| สายเคเบิลประมาณน้ำหนัก (กก./กม.) | 78 | ||
| จัดอันดับความตึงเครียดความเครียด (RTS) | 4.5KN | ||
| ความตึงเครียดในการทำงานสูงสุด (40%RTS) | 1.8KN | ||
| ความเครียดในชีวิตประจำวัน (15-25%RTS) | 0.675-1.125KN | ||
| ช่วงสูงสุดที่อนุญาต | 100ม | ||
| บดขยี้ | ระยะเวลาอันสั้น | 2200N/100มม | |
| ช่วงอุณหภูมิที่ใช้งานได้ | การดำเนินการ | -40℃~+70℃ | |
| การติดตั้ง | -10℃~+50℃ | ||
| การจัดเก็บและการขนส่ง | -40℃~+60℃ | ||
| รัศมีการดัด | การติดตั้ง | 20 เท่าของเส้นผ่านศูนย์กลางของสายเคเบิล | |
| การดำเนินการ | 10 เท่าของเส้นผ่านศูนย์กลางของสายเคเบิล | ||

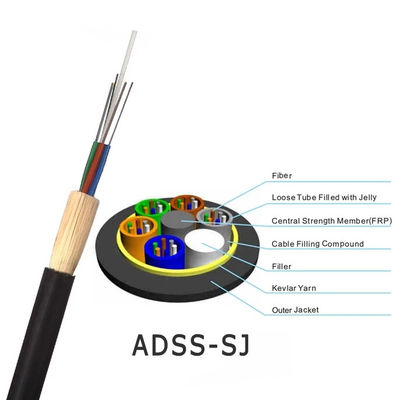

ผลิตภัณฑ์สโครงสร้าง
สายเคเบิลสสุขภาพมหีบ
สายเคเบิลแต่ละเส้นจะมีข้อมูลต่อไปนี้ระบุไว้อย่างชัดเจนที่ปลอกหุ้มสายเคเบิล:
ก.ชื่อผู้ผลิต.
ข.ปีที่ผลิต
ค.ประเภทของสายเคเบิลและไฟเบอร์
ง.เครื่องหมายความยาว (ปกติจะพิมพ์แต่ละเมตร)
อีหรือตามความต้องการของลูกค้า
