สายไฟฟ้าไฟเบอร์ออปติก ADSS แบบเดียวในอากาศกลางแจ้ง 24 หลัก
คําอธิบาย

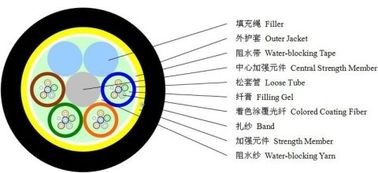

สาย ADSS ถูกบิดในท่อลื่น โครงสร้างของสายไฟเบอร์ออปติกส์คือการปิดเส้นใยออปติกส์ 250μm ในท่อลื่นที่ทําจากพลาสติกที่มีโมดูลสูงที่เต็มไปด้วยสารประกอบที่กันน้ําท่อ (และเติม) ถูกบิดรอบ FRP (พลาสติกเสริมใย) เป็นสมาชิกความแข็งแรงกลางที่ไม่ใช่โลหะเพื่อสร้างแกนเคเบิลแบบกลมกระชับตัว. หลังจากที่เติมแกนเคเบิลด้วยเติมแผ่นภายนอกเป็นแผ่น poliethylene ละเอียด, และชั้นในใช้ชั้นเส้นใย aramid เป็นสมาชิกเสริม
ลักษณะ
1สามารถติดตั้งได้โดยไม่ต้องปิดไฟฟ้า
2การทํางาน AT ที่ดีเยี่ยม อัตราการผลักดันสูงสุดที่จุดทํางานของหมวก AT สามารถบรรลุ 25kv
ปริมาตร
| ประเภทสาย | จํานวนเส้นใย | หลอด | เครื่องเติม |
กว้างของเคเบิล |
น้ําหนักสายเคเบิล กิโลกรัม/กม | ความดันการทํางานสูงสุด kN | หน่วยความแข็ง CSA mm2 | โมดูลัสความยืดหยุ่น kN/mm2 |
| ADSS | 2 | 1 | 4 | 12.5 | 136 | 1.5 | 4.6 | 7.6 |
| ADSS | 4 | 2 | 3 | 13.0 | 142 | 2.25 | 7.6 | 8.3 |
| ADSS | 8 | 3 | 2 | 13.3 | 148 | 3.0 | 10.35 | 9.45 |
| ADSS | 10 | 4 | 1 | 13.6 | 156 | 3.6 | 13.8 | 10.8 |
| ADSS | 12 | 5 | 0 | 13.8 | 159 | 4.5 | 14.3 | 11.8 |
| ADSS | 14 | 6 | 0 | 14.5 | 177 | 5.4 | 18.4 | 13.6 |
| ADSS | 16 | 4 | 1 | 14.9 | 185 | 6.75 | 22.0 | 16.4 |
| ADSS | 20 | 5 | 0 | 15.1 | 193 | 7.95 | 26.4 | 18.0 |
| ADSS | 24 | 6 | 0 | 15.5 | 201 | 9.0 | 32.2 | 19.1 |
| ADSS | 28 | 7 | 1 | 15.6 | 208 | 10.5 | 33.0 | 19.6 |
| ADSS | 32 | 8 | 0 | 16.3 | 226 | 12.75 | 40.0 | 21.0 |
| ADSS | 36 | 9 | 1 | 16.8 | 242 | 15.45 | 48.0 | 24.0 |
| ADSS | 42 | 10 | 0 | 17.2 | 253 | 16.2 | 51.0 | 25.1 |
| ADSS | 48 | 11 | 1 | 17.9 | 266 | 18.0 | 58.8 | 25.1 |
คุณสมบัติทางแสง
| จี652 | จี655 | 50/125μm | 62.5/125μm | ||
|
|
@850nm | ≤3.0 dB/km | ≤3.0 dB/km | ||
| @1300nm | ≤1.0 dB/km | ≤1.0 dB/km | |||
| @1310nm | ≤0.36 dB/km | ≤0.40dB/km | |||
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
| ความกว้างแบนด์วิท (ประเภท A) | @850nm | ≥ 500 MHz·km | ≥200 MHz·km | ||
| @1300nm | ≥ 1000 MHz·km | ≥ 600 MHz·km | |||
| อุปกรณ์เปิดตัวเลข | 0.200±0.015NA | 0.275±0.015NA | |||
| ความยาวคลื่นตัดสายเคเบิล λcc | ≤ 1260nm | ≤1480nm | |||
ADSSรายละเอียดสายไฟเบอร์ออปติก
| รายละเอียดเทคโนโลยีสายไฟเบอร์ออปติก ADSS | ||||||||
| ความกว้างภายนอก (mm) |
น้ําหนักตัวอ้างอิง กิโลกรัม/กิโลเมตร |
Ref.daily max.working tension ความดันในการทํางานสูงสุด (kN) |
ความเข้มข้นการทํางานที่อนุญาตสูงสุด (kN) |
ความแข็งแรง (kN) |
สมาชิกความแข็งแรง CSA (mm2) |
โมดูลัสความยืดหยุ่น kN/ (mm2) |
คณิตการขยายความร้อน ×10-6 /k | |
| หมวก PE | AT เปลือก |
|||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | - 04 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | - 05 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | - 08 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | - 08 |
| สายไฟฟ้าไฟเบอร์ออปติก ADSS คุณสมบัติทางออปติก : | ||||
| สายใย | มัลติโมด | จี651 | A1a:50/125 | สายใยที่มีอัตราการจัดอันดับ |
| A1b:62.5/125 | ||||
| รูปแบบเดียว | G.652 ((A,B,C) | บี 11:ใยธรรมดา | ||
| G.652D | B2: การกระจายศูนย์ | |||
| จี655 | B1.2 :ความยาวคลื่นที่ตัด | |||
| G.657 ((A1,A2,B3) | B4: ข้อมูลเทคนิคหลักสําหรับบวก | |||
| สายใยสับเปลี่ยนกระจาย | ||||
