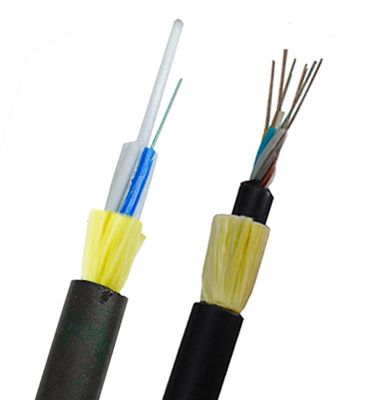

สายเคเบิลใยแก้วนำแสง ADSS ที่รองรับตัวเองสีดำเปลือกนอกสีติดตั้งง่าย
สายเคเบิล ADSS โหมดเดี่ยว 2/4/6/8/12/24/48/96 นี้เหมาะสำหรับการติดตั้งทางอากาศกลางแจ้ง โครงสร้างหุ้มเกราะเบาพร้อมตัวส่งข้อความ Amaid Yarn ทำให้สายเคเบิลโหมดเดี่ยว 2/4/6/8/12/24 /48/96 สายเคเบิลไฟเบอร์ออปติก Core ADSS นั้นมีแรงโน้มถ่วง
ข้อกำหนดนี้ครอบคลุมข้อกำหนดของสายเคเบิลใยแก้วนำแสงที่รองรับตัวเองไดอิเล็กทริกทั้งหมด (ADSS) ที่จะจัดหาให้กับลูกค้าเพื่อใช้ในการติดตั้งภายนอก
สายเคเบิลใยแก้วนำแสงต้องเป็นไปตามข้อกำหนดของข้อมูลจำเพาะนี้ และเป็นไปตามมาตรฐานล่าสุดโดยทั่วไปหรือดีกว่า:
ITU-T G.650: คำจำกัดความและวิธีการทดสอบสำหรับคุณลักษณะเชิงเส้นที่กำหนดขึ้นของไฟเบอร์และสายเคเบิลโหมดเดียว
ITU-T G.652.D: ลักษณะเฉพาะของใยแก้วนำแสงและสายเคเบิลโหมดเดียว
IEC 60793-2-50 B1.3: ข้อกำหนดเฉพาะส่วนสำหรับเส้นใยโหมดเดี่ยวคลาส B
IEEE เซนต์ 1222ที.เอ็ม, มาตรฐาน IEEE สำหรับสายเคเบิลไฟเบอร์ออปติกที่รองรับตัวเองด้วยอิเล็กทริกทั้งหมด
...
แอพพลิเคชั่น
1. สายเคเบิลใยแก้วนำแสงทางอากาศที่สนับสนุนตัวเองด้วยอิเล็กทริกทั้งหมด, ไม่มีโลหะ, วัสดุในโครงสร้าง
2. แกนไฟเบอร์จำนวนมาก, น้ำหนักเบา, สามารถวางกับสายไฟ, ประหยัดทรัพยากร
3. ใช้วัสดุอะรามิดแรงดึงสูงเพื่อทนต่อแรงตึงและป้องกันหอยแครงและกระสุนปืน
4. การขยายตัวทางความร้อนขนาดเล็ก การเปลี่ยนแปลงของส่วนโค้งของสายเคเบิลมีขนาดเล็กเมื่ออุณหภูมิเปลี่ยนแปลงอย่างมาก
5. เสื้อคู่, ปลอกหุ้มด้านนอก PE / AT
ข้อมูลจำเพาะ
| ประเภทสายเคเบิล | โฆษณา |
| ประเภทไฟเบอร์ | G652D |
| แอปพลิเคชัน | โทรคมนาคมทางไกล LAN ในพื้นที่ไฟฟ้าแรงสูงหรือการเข้าถึงเครือข่ายโทรคมนาคม |
| วิธีการติดตั้งที่แนะนำ | ระบบส่งกำลัง พื้นที่ที่มีฟ้าคะนองมาก และการอนุมานของแม่เหล็กไฟฟ้าสูง |
| สิ่งแวดล้อม | กลางแจ้ง |
| ช่วงอุณหภูมิ | -40 ℃ ถึง 70 ℃ |
| พารามิเตอร์ทางเทคนิคของใยแก้วนำแสงโหมดเดียว ITU-T G.652D (B1.3) | |||
| ลักษณะทางแสง | |||
| เส้นผ่านศูนย์กลางฟิลด์โหมด (MFD) |
1310nm 1550นาโนเมตร |
9.2±0.4 10.4±0.8 |
มม มม |
| ความยาวคลื่นตัด (λcc) | ≤1260 | นาโนเมตร | |
| ค่าสัมประสิทธิ์การลดทอน |
1310nm 1383นาโนเมตร 1550นาโนเมตร |
<0.35 <0.35 <0.22 |
เดซิเบล/กม เดซิเบล/กม เดซิเบล/กม |
| การสูญเสียการดัดมาโคร | φ75มม. 100 วงกลม ที่ 1550 นาโนเมตร | ≤0.1 | เดซิเบล |
| การลดทอนความไม่สม่ำเสมอ | ≤0.05 | เดซิเบล | |
| ค่าสัมประสิทธิ์การกระจายตัว |
1288~1339นาโนเมตร 1271~1360นาโนเมตร 1550นาโนเมตร |
≤3.5 ≤5.3 ≤18 |
Ps/(นาโนเมตรกม.) Ps/(นาโนเมตรกม.) Ps/(นาโนเมตรกม.) |
| ความยาวคลื่นการกระจายเป็นศูนย์ | 1300~1324 | นาโนเมตร | |
| ความลาดชันการกระจายตัวสูงสุดเป็นศูนย์ | ≤0.093 | Ps/(นาโนเมตร2.กม.) | |
| ดัชนีกลุ่มของการหักเห (ค่าปกติ) |
1310nm 1550นาโนเมตร |
1.466 1.467 |
|
| ลักษณะทางเรขาคณิต | |||
| เส้นผ่าศูนย์กลางหุ้ม | 125.0±1.0 | มม | |
| ข้อผิดพลาดศูนย์กลางของแกน/การหุ้ม | ≤0.8 | มม | |
| การหุ้มแบบไม่กลม | ≤1.0 | % | |
| เส้นผ่านศูนย์กลางการเคลือบ | 245.0±10 | มม | |
| ข้อผิดพลาดศูนย์กลางของการหุ้ม/การเคลือบ | ≤12.0 | มม | |
| การเคลือบผิวไม่กลม | ≤8 | % | |
| เส้นผ่านศูนย์กลางของการเคลือบสี | 250.0±15 | มม | |
| ลักษณะทางกล | |||
| การดัดผม (รัศมี) | ≥4 | ม | |
| พิสูจน์ความเครียด | ＞0.69 | เกรดเฉลี่ย | |
| แรงแถบเคลือบ |
ค่าเฉลี่ย มูลค่าสูงสุด |
1.0-5.0 1.3-8.9 |
เอ็น เอ็น |
| พารามิเตอร์ความไวต่อการกัดกร่อนของความเค้นไดนามิก (nงค่า) | ≥20 | ||

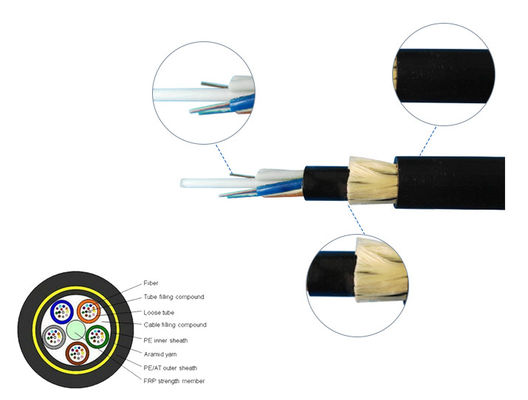

สายเคเบิลงลงชื่อ
| รายการ | คำอธิบาย | ||
| ใยแก้วนำแสง (G.652.D) | 12F | 24F | |
| ท่อหลวม | วัสดุ | PBT (โพลีบิวทิลีนเทเรฟทาเลต) | |
| เส้นใยต่อหลอด | 4 | 4 | |
| ตัวเลข | 3 | 6 | |
| ฟิลเลอร์ร็อด | ตัวเลข | 3 | 0 |
| สมาชิกแรงกลาง | วัสดุ | FRP (พลาสติกเสริมใยแก้ว) | |
| วัสดุกั้นน้ำ | เส้นด้ายกั้นน้ำ | ||
| สมาชิกแรงเพิ่มเติม | เส้นด้ายอะรามิด | ||
| เปลือกนอก | วัสดุ | HDPE สีดำ | |
| ความหนา | ขนาด: 1.6 มม | ||
| เส้นผ่านศูนย์กลางของสายเคเบิล (± 0.3 มม.) | 10.0 | ||
| สายเคเบิลประมาณน้ำหนัก (กก./กม.) | 78 | ||
| จัดอันดับความตึงเครียดความเครียด (RTS) | 4.5KN | ||
| ความตึงเครียดในการทำงานสูงสุด (40%RTS) | 1.8KN | ||
| ความเครียดในชีวิตประจำวัน (15-25%RTS) | 0.675-1.125KN | ||
| ช่วงสูงสุดที่อนุญาต | 100ม | ||
| บดขยี้ | ระยะเวลาอันสั้น | 2200N/100มม | |
| ช่วงอุณหภูมิที่ใช้งานได้ | การดำเนินการ | -40℃~+70℃ | |
| การติดตั้ง | -10℃~+50℃ | ||
| การจัดเก็บและการขนส่ง | -40℃~+60℃ | ||
| รัศมีการดัด | การติดตั้ง | 20 เท่าของเส้นผ่านศูนย์กลางของสายเคเบิล | |
| การดำเนินการ | 10 เท่าของเส้นผ่านศูนย์กลางของสายเคเบิล | ||
ประสิทธิภาพของสายเคเบิล
| รายการ | การทดสอบ | วิธีทดสอบ | ผลการทดสอบ |
| 1 |
แรงดึง IEC 60794-1-E1 |
แรงดึง: 1500N เวลา: 1 นาที ความยาวสายเคเบิล: ≥50m |
การเปลี่ยนแปลงการสูญเสีย≤0.1dB@1550nm ไม่ทำลายเส้นใยและไม่ทำลายฝัก |
| 2 |
ผลกระทบ IEC 60794-1-E4 |
ความสูง: 1 ม น้ำหนัก : 1กก จุดกระทบ: ≥5 รอบการกระแทก: อย่างน้อย 3 รอบต่อจุด |
การเปลี่ยนแปลงการสูญเสีย≤0.1dB@1550nm ไม่ทำลายเส้นใยและไม่ทำลายฝัก |
| 3 |
การดัดซ้ำ IEC 60794-1-E6 |
เส้นผ่านศูนย์กลางการดัด: 25X เส้นผ่านศูนย์กลางภายนอกของสายเคเบิล รับน้ำหนักได้ : 25กก รอบการดัด: 30 ครั้ง ความเร็วในการดัด: 1 รอบต่อ 2 วินาที |
การเปลี่ยนแปลงการสูญเสีย≤0.1dB@1550nm ไม่ทำลายเส้นใยและไม่ทำลายฝัก |
| 4 |
แรงบิด IEC 60794-1-E7 |
ความยาวบิด: 1 ม รับน้ำหนักได้ : 25กก มุมบิด: ±90 หรือ +180 รอบบิด: ≥10ครั้ง |
การเปลี่ยนแปลงการสูญเสีย≤0.1dB@1550nm ไม่ทำลายเส้นใยและไม่ทำลายฝัก |
| 5 |
การซึมผ่านของน้ำ IEC 60794-1-F5B |
ความสูงของน้ำ: 1m ความยาวสาย: 3 ม รักษาเวลา: 24 ชั่วโมง |
ไม่มีน้ำรั่วจากปลายสายอีกด้าน |
| 6 |
อุณหภูมิ IEC 60794-1-F1 |
ขั้นตอนอุณหภูมิ:+20°C->-40°C°C >+70°C->+20°C รักษาเวลา: 24 ชั่วโมงต่อแต่ละขั้นตอน รอบ: 2 ครั้ง |
การเปลี่ยนแปลงการสูญเสีย≤0.1dB@1550nm ไม่ทำลายเส้นใยและไม่ทำลายฝัก |
| 7 |
การไหลแบบผสม IEC 60794-1-E14 |
ความยาวตัวอย่าง: 30 ซม รักษาเวลา: 24 ชั่วโมง |
ไม่มีการไหลแบบผสม |
การทำเครื่องหมายปลอกสายเคเบิล
สายเคเบิลแต่ละเส้นจะมีข้อมูลต่อไปนี้ระบุไว้อย่างชัดเจนที่ปลอกหุ้มสายเคเบิล:
ก.ชื่อผู้ผลิต.
ข.ปีที่ผลิต
ค.ประเภทของสายเคเบิลและไฟเบอร์
ง.เครื่องหมายความยาว (ปกติจะพิมพ์แต่ละเมตร)
อีหรือตามความต้องการของลูกค้า
สายเคเบิลมีความยาวตามที่ระบุใน PI หรือตามความต้องการแต่ละความยาวจะถูกจัดส่งในถังไม้แบบแยกส่วนที่ไม่สามารถคืนได้เส้นผ่านศูนย์กลางถังขั้นต่ำของดรัมจะต้องไม่น้อยกว่า 30 เท่าของเส้นผ่านศูนย์กลางของสายเคเบิล
สายเคเบิลบนม้วนแต่ละอันจะถูกหุ้มด้วยแผ่นกันความร้อนซึ่งรัดเข้ากับสายเคเบิลด้วยสายรัดบรรจุภัณฑ์ผ้าห่อนี้สามารถใช้ซ้ำได้และให้การป้องกันความร้อนและรังสียูวีที่ดีเยี่ยม
ปลายสายจะถูกปิดผนึกด้วยฝาพลาสติกป้องกันน้ำเข้าปลายจะสามารถเข้าถึงได้ง่ายสำหรับการทดสอบรายงานการทดสอบการตรวจสอบขั้นสุดท้ายพร้อมข้อมูลประสิทธิภาพการลดทอนสำหรับเส้นใยแต่ละเส้นจะแนบอยู่ภายในดรัม
