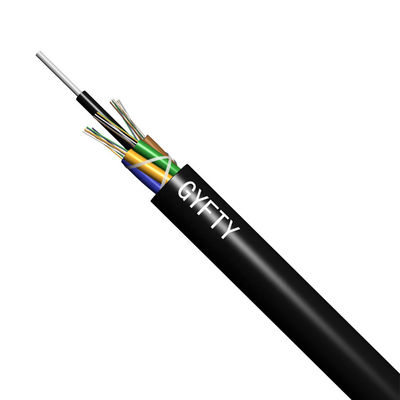

ระบบส่งกำลังโหมดเดียวทางอากาศ GYFTY 6/12/24 แกนสายเคเบิลไฟเบอร์ออปติก
GYFTY FRP ตั้งอยู่ตรงกลางของแกนในฐานะสมาชิกที่แข็งแกร่งที่ไม่ใช่โลหะท่อเคเบิลซึ่งเต็มไปด้วยสารเติมถูกพันรอบส่วนรับแรงเสร็จสิ้นด้วยปลอก PEสายเคเบิล GYFTY มีตั้งแต่ 2 คอร์ถึง 288 คอร์ใช้ในพื้นที่ไฟฟ้าแรงสูงสำหรับการสื่อสารทางไกล
แอพพลิเคชั่น
1.เสาอากาศ/ท่อลม
2. การเชื่อมต่ออุปกรณ์สื่อสาร
3.ระบบสายไฟแบบมัลติคอร์ในศูนย์ข้อมูล
ลักษณะเฉพาะ
1. สมรรถนะทางกลและอุณหภูมิที่ดี
2. ท่อ Loes ความแข็งแรงสูงที่ทนต่อการไฮโดรไลซิส
3. สารเติมหลอดพิเศษให้การป้องกันที่สำคัญของเส้นใย
4. ความต้านทานแรงกระแทกและความยืดหยุ่น
5.ใช้มาตรการต่อไปนี้เพื่อให้แน่ใจว่าสายเคเบิลกันน้ำ:
6.พลาสติกเสริมใยเดี่ยวเป็นแกนกลาง
7. สารเติมหลอดหลวม
การเติมแกนสายเคเบิล 8.100%
ข้อมูลจำเพาะทั่วไป
| ประเภทสายเคเบิล | กิ๊ฟตี้ |
| ประเภทไฟเบอร์ | G652D |
| แอปพลิเคชัน | การสื่อสารทางไกล, LAN |
| วิธีการติดตั้งที่แนะนำ | ทางอากาศ |
| สิ่งแวดล้อม | กลางแจ้ง |
| ช่วงอุณหภูมิ | -40℃ถึง 70 ℃ |
| พารามิเตอร์ทางเทคนิคของใยแก้วนำแสงโหมดเดียว ITU-T G.652D (B1.3) | |||
| ลักษณะทางแสง | |||
| เส้นผ่านศูนย์กลางฟิลด์โหมด (MFD) |
1310nm 1550นาโนเมตร |
9.2±0.4 10.4±0.8 |
มม มม |
| ความยาวคลื่นตัด (λcc) | ≤1260 | นาโนเมตร | |
| ค่าสัมประสิทธิ์การลดทอน |
1310nm 1383นาโนเมตร 1550นาโนเมตร |
<0.35 <0.35 <0.22 |
เดซิเบล/กม เดซิเบล/กม |
| การสูญเสียการดัดมาโคร | φ75มม. 100 วงกลม ที่ 1550 นาโนเมตร | ≤0.1 | เดซิเบล |
| การลดทอนความไม่สม่ำเสมอ | ≤0.05 | เดซิเบล | |
| ค่าสัมประสิทธิ์การกระจายตัว |
1288~1339นาโนเมตร 1271~1360นาโนเมตร 1550นาโนเมตร |
≤3.5 ≤5.3 ≤18 |
Ps/(นาโนเมตรกม.) Ps/(นาโนเมตรกม.) Ps/(นาโนเมตรกม.) |
| ความยาวคลื่นการกระจายเป็นศูนย์ | 1300~1324 | นาโนเมตร | |
| ความลาดชันการกระจายตัวสูงสุดเป็นศูนย์ | ≤0.093 | Ps/(นาโนเมตร2.กม.) | |
| ดัชนีกลุ่มของการหักเห (ค่าปกติ) |
1310nm 1550นาโนเมตร |
1.466 1.467 |
|
| ลักษณะทางเรขาคณิต | |||
| เส้นผ่าศูนย์กลางหุ้ม | 125.0±1.0 | มม | |
| ข้อผิดพลาดศูนย์กลางของแกน/การหุ้ม | ≤0.8 | มม | |
| การหุ้มแบบไม่กลม | ≤1.0 | % | |
| เส้นผ่านศูนย์กลางการเคลือบ | 245.0±10 | มม | |
| ข้อผิดพลาดศูนย์กลางของการหุ้ม/การเคลือบ | ≤12.0 | มม | |
| การเคลือบผิวไม่กลม | ≤8 | % | |
| เส้นผ่านศูนย์กลางของการเคลือบสี | 250.0±15 | มม | |
| ลักษณะทางกล | |||
| การดัดผม (รัศมี) | ≥4 | ม | |
| พิสูจน์ความเครียด | ＞0.69 | เกรดเฉลี่ย | |
| แรงแถบเคลือบ |
ค่าเฉลี่ย มูลค่าสูงสุด |
1.0-5.0 1.3-8.9 |
เอ็น เอ็น |
| พารามิเตอร์ความไวต่อการกัดกร่อนของความเค้นไดนามิก (nงค่า) | ≥20 | ||
| รายการ | คำอธิบาย | |
| หมายเลขรุ่น | กิ๊ฟตี้ | |
| 1. การนับไฟเบอร์ | 48 | 72 |
| 2. เส้นผ่านศูนย์กลางของสายเคเบิล (มม.) ± 0.3 | 9.2 | 9.8 |
| 3. น้ำหนักสายเคเบิล (กก.) | 65 | 81 |
| 4. สมาชิก Central Strength | ||
| -วัสดุ | ไฟเบอร์กลาส | |
| -เส้นผ่านศูนย์กลาง | 1.4มม | 2.0มม |
| - ปลอก PE | เลขที่ | |
| 5. ท่อหลวม | ||
| -วัสดุ | พีบีที | |
| - เส้นผ่านศูนย์กลางภายนอก | 2.0มม | |
| -ความหนา | 0.3มม | |
| - ประเภทของสารเติมแต่ง | เจลลี่ | |
| -เลขที่.ของท่อหลวม | 4 | 6 |
| 6. ฟิลเลอร์ | ||
| -วัสดุ | พี.พี | |
| - เส้นผ่านศูนย์กลางภายนอก | 2.0มม | |
| -เลขที่.ของฟิลเลอร์ | 1 | 0 |
| 7. การประกอบท่อ | ||
| เค้าโครง -Tube | 1+5 | 1+6 |
| - ประเภทการควั่น | SZ | |
| 8. ระบบกั้นน้ำ | ||
| -วัสดุ | สารเติมแต่ง | |
| 9. ห่อแกน | ||
| -วัสดุ | เทปโพลีเอสเตอร์ | |
| 10. เปลือกนอก | ||
| -วัสดุ | วิชาพลศึกษา | |
| -ความหนา | 1.6 มม. ± 0.1 มม | |
| 12. การทำเครื่องหมายปลอก | ||
| - ประเภทของการทำเครื่องหมาย | การพิมพ์ด้วยเลเซอร์ |
|
เราสามารถออกแบบโครงสร้างประเภทใดก็ได้ตามสภาพแวดล้อมและความสามารถในการรับส่งข้อมูล เช่น GYFTA, GYFXTY, GYFDTZA เป็นต้น

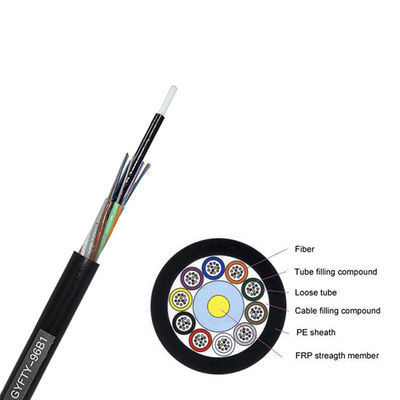

โครงสร้าง
การทำเครื่องหมายปลอกสายเคเบิล
สายเคเบิลแต่ละเส้นจะมีข้อมูลต่อไปนี้ระบุไว้อย่างชัดเจนที่ปลอกหุ้มสายเคเบิล:
ก.ชื่อผู้ผลิต.
ข.ปีที่ผลิต
ค.ประเภทของสายเคเบิลและไฟเบอร์
ง.เครื่องหมายความยาว (ปกติจะพิมพ์แต่ละเมตร)
อีหรือตามความต้องการของลูกค้า
