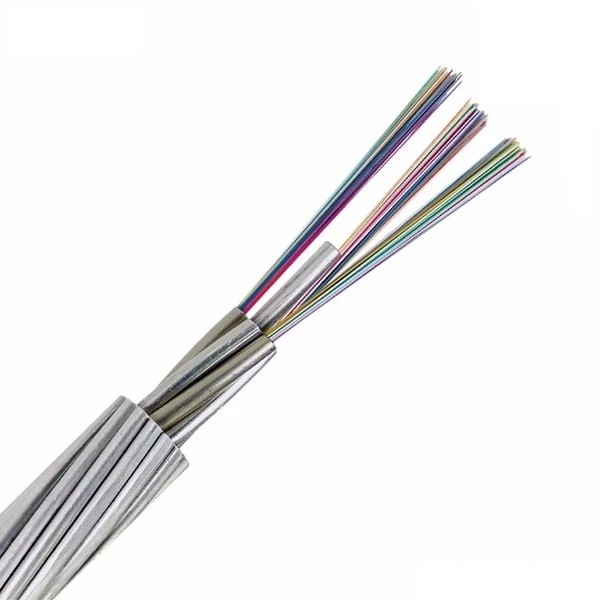

สายกราวด์เหนือศีรษะคอมโพสิต OPGW ไฟเบอร์ออปติก 3 ชั้น ACS
ท่ออลูมิเนียมของสายเคเบิลไฟเบอร์ออปติก OPGW ล้อมรอบด้วยเหล็กหุ้มอะลูมิเนียมชั้นเดียวหรือสองชั้นสาย (ACS) หรือผสมสาย ACS และสายอลูมิเนียมอัลลอยด์ สายอลูมิเนียม / สายอลูมิเนียมอัลลอยด์ ใยแก้วนำแสงสายเคเบิลใยแก้วนำแสงอลูมิเนียมมีฟังก์ชันการทำงานแบบคู่ของตัวนำเฟสที่มีความสามารถในการสื่อสาร
แอปพลิเคชัน
สายเคเบิลออปติก OPGW ส่วนใหญ่จะใช้กับเส้นระดับแรงดันไฟฟ้า 500KV, 220KV และ 110KVส่วนใหญ่จะใช้กับสายใหม่เนื่องจากอิทธิพลของไฟฟ้าดับและความปลอดภัย
ลักษณะเฉพาะของ OPGW คือ:
(1) สายไฟฟ้าแรงสูงเกิน 110kv มีระยะเกียร์กว้าง (โดยทั่วไปสูงกว่า 250M)
(2) ง่ายต่อการบำรุงรักษา ง่ายต่อการแก้ปัญหาของการข้ามเส้น ลักษณะทางกลของมันสามารถตอบสนองการข้ามเส้นขนาดใหญ่
(3) ชั้นนอกของ OPGW เป็นเกราะโลหะซึ่งไม่มีผลต่อการกัดกร่อนและการเสื่อมสภาพของไฟฟ้าแรงสูง
(4) ต้องปิด OPGW ในระหว่างการก่อสร้าง และการสูญเสียพลังงานมีมาก ดังนั้นควรใช้ OPGW ในสายไฟฟ้าแรงสูงใหม่ที่สูงกว่า 110kv
ข้อมูลจำเพาะ
| จำนวนแกนไฟเบอร์ทั้งหมด | 2-48 | |
| เส้นผ่านศูนย์กลางภายนอก (มม.) | 7.8mm~8.5mm | |
| น้ำหนักหน่วยสูงสุดของสายเคเบิล (กก./กม.) | 65+ | |
| แรงดึงที่อนุญาต (N) | ระยะยาว | 600 |
| ช่วงเวลาสั้น ๆ | 1500 | |
| แรงบดอัดที่อนุญาต (N/100 มม.) | ระยะยาว | 300 |
| ช่วงเวลาสั้น ๆ | 1,000 | |
| รัศมีการดัดขั้นต่ำ (มม.) | คงที่ | 25 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล |
| พลวัต | 20 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล | |
| การประยุกต์ใช้อุณหภูมิ | -40°C-70°C | |

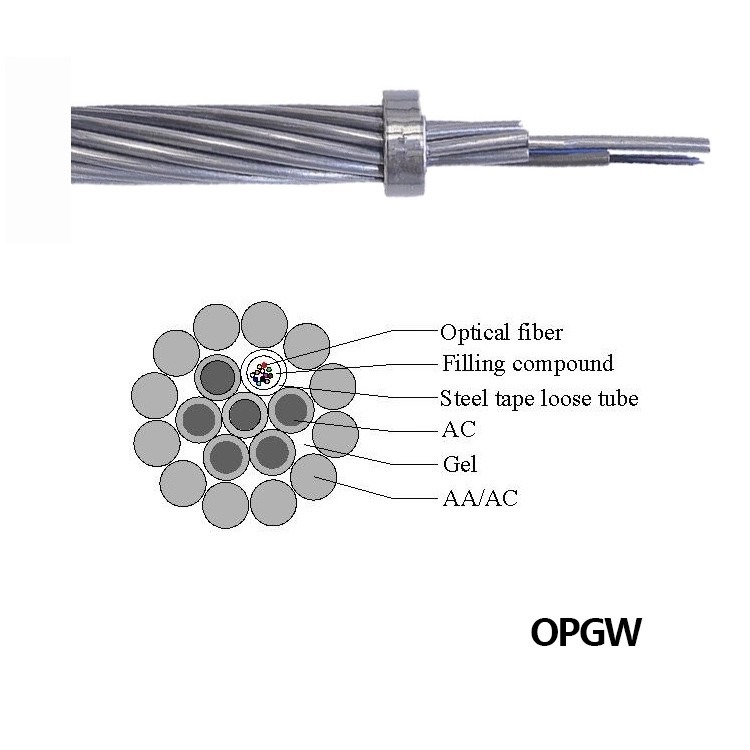

โครงสร้าง
1.0 ชั้น: สแตนเลส
ชั้นที่ 2.1: 1 หน่วยออปติคัลเหล็กกล้าไร้สนิมและลวดเหล็กหุ้มอลูมิเนียม
ชั้นที่ 3.2: ลวดเหล็กหุ้มอลูมิเนียมหรือลวดโลหะผสมอลูมิเนียม
กลิ้งด้วยกลองไม้.2,000 ม. ถึง 6,000 ม. / ถังหรืออื่น ๆ ที่จำเป็น
