คำอธิบาย:
OPGW- สายกราวด์เหนือศีรษะคอมโพสิตไฟเบอร์ออปติกใยแก้วนำแสงวางอยู่ในสายกราวด์ของสายส่งไฟฟ้าแรงสูงเหนือศีรษะ เพื่อสร้างเครือข่ายการสื่อสารใยแก้วนำแสงบนสายส่งรูปแบบโครงสร้างนี้มีฟังก์ชันคู่ของสายดินและการสื่อสาร และโดยทั่วไปเรียกว่าสายเคเบิลออปติคัล OPGW

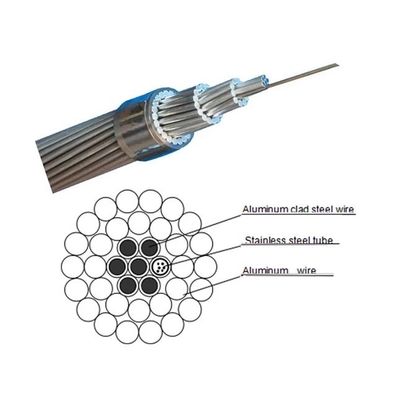

โครงสร้าง:
โครงสร้าง OPGW ทั่วไป
มีสามประเภทหลัก:
บทนำ:
ใยแก้วนำแสงใช้ความแตกต่างในดัชนีการหักเหของแสงระหว่างแกนกลางและวัสดุหุ้มเพื่อให้สามารถส่งผ่านแสงในใยแก้วนำแสงได้ ซึ่งได้กลายเป็นการปฏิวัติครั้งสำคัญในประวัติศาสตร์ของการสื่อสารสายเคเบิลใยแก้วนำแสงมีน้ำหนักเบาและมีขนาดเล็ก และได้รับการรับรองโดยระบบไฟฟ้าเพื่อส่งข้อมูล เช่น การส่งโทรศัพท์ สัญญาณควบคุมระยะไกล การป้องกันรีเลย์ และภาพโทรทัศน์ระหว่างสถานีย่อยและสถานีจัดส่งกลางเพื่อปรับปรุงความเสถียรและความน่าเชื่อถือของสายเคเบิลใยแก้วนำแสง ต่างประเทศได้พัฒนาโครงสร้างคอมโพสิตที่รวมตัวนำเฟสของสายเคเบิลออปติกและสายส่ง สายกราวด์เหนือศีรษะ และสายไฟเข้าด้วยกันสายเคเบิลออปติคัล OPGW มีความน่าเชื่อถือ มั่นคง และแน่นหนามากขึ้นเนื่องจากการพันด้วยลวดโลหะเนื่องจากมีการรวมสายกราวด์เหนือศีรษะและสายเคเบิลออปติคัล เมื่อเทียบกับสายเคเบิลออปติคัลอื่นๆ ระยะเวลาในการก่อสร้างจึงสั้นลงและประหยัดต้นทุนการก่อสร้างนอกจากนี้ หากใช้ OPGW บิดเกลียวด้วยลวดเหล็กหุ้มอะลูมิเนียมหรือลวดโลหะผสมอลูมิเนียม จะเทียบเท่ากับการตั้งค่าสายดินเหนือศีรษะตัวนำที่ดี ซึ่งสามารถลดกระแสไฟจ่ายที่อาจเกิดขึ้นของสายส่งได้ การลดลงของ แรงดันไฟเกินความถี่และการปรับปรุงสายไฟไปยังสายสื่อสารการรบกวนและผลกระทบที่เป็นอันตราย ฯลฯ เนื่องจากใยแก้วนำแสงป้องกันคลื่นแม่เหล็กไฟฟ้า น้ำหนักเบา และลักษณะอื่นๆ สามารถติดตั้งใยแก้วนำแสงที่ด้านบนของเสาส่งสัญญาณได้โดยไม่ต้องคำนึงถึงตำแหน่งการติดตั้งที่เหมาะสมและการกัดกร่อนจากคลื่นแม่เหล็กไฟฟ้าดังนั้น OPGW จึงมีคุณสมบัติที่โดดเด่น เช่น ความน่าเชื่อถือที่สูงขึ้น ประสิทธิภาพทางกลที่เหนือกว่า และต้นทุนที่ต่ำกว่าเทคนิคนี้เหมาะสมและประหยัดเป็นพิเศษเมื่อวางหรือเปลี่ยนสายกราวด์ที่มีอยู่
แอปพลิเคชัน:
สายเคเบิลออปติคัล OPGW ส่วนใหญ่ใช้กับสายระดับแรงดัน 500KV, 220KV และ 110KVส่วนใหญ่จะใช้กับสายใหม่เนื่องจากอิทธิพลของไฟดับและความปลอดภัยในสาย
ลักษณะที่ใช้บังคับของ OPGW คือ:
(1) สายไฟฟ้าแรงสูงเกิน 110kv มีระยะเกียร์สูง (โดยทั่วไปสูงกว่า 250M)
(2) ง่ายต่อการบำรุงรักษา ง่ายต่อการแก้ปัญหาการข้ามเส้น ลักษณะทางกลของมันสามารถตอบสนองการข้ามเส้นขนาดใหญ่
(3) ชั้นนอกของ OPGW เป็นเกราะโลหะซึ่งไม่มีผลกระทบต่อการกัดกร่อนและการเสื่อมสภาพของไฟฟ้าแรงสูง
(4) ต้องปิด OPGW ระหว่างการก่อสร้างและการสูญเสียพลังงานมีขนาดใหญ่ ดังนั้นควรใช้ OPGW ในสายไฟฟ้าแรงสูงใหม่ที่สูงกว่า 110kv
(5) ในดัชนีประสิทธิภาพของ OPGW ยิ่งกระแสลัดวงจรยิ่งต้องใช้ตัวนำที่ดีเป็นเกราะมากขึ้น ความต้านทานแรงดึงจะลดลงตามไปด้วย และในกรณีของความต้านทานแรงดึงบางอย่าง เพื่อเพิ่ม ความจุกระแสไฟลัดวงจรเพิ่มขึ้นเท่านั้น พื้นที่หน้าตัดของโลหะทำให้เส้นผ่านศูนย์กลางของสายเคเบิลและน้ำหนักของสายเคเบิลเพิ่มขึ้น ซึ่งก่อให้เกิดปัญหาด้านความปลอดภัยสำหรับความแข็งแรงของเสาสัญญาณ
ข้อมูลจำเพาะ:
| จำนวนแกนไฟเบอร์ทั้งหมด | 2-48 | |
| เส้นผ่านศูนย์กลางภายนอก (มม.) | 7.8mm~8.5mm | |
| สายเคเบิล น้ำหนักสูงสุดต่อหน่วย (กก./กม.) | 65+ | |
| แรงดึงที่อนุญาต (N) | ระยะยาว | 600 |
| ในระยะสั้น | 1500 | |
| แรงกดทับที่อนุญาต (N/100 มม.) | ระยะยาว | 300 |
| ในระยะสั้น | 1000 | |
| รัศมีการดัดขั้นต่ำ (มม.) | คงที่ | เส้นผ่านศูนย์กลางภายนอกของสายเคเบิล 25 เท่า |
| พลวัต | 20 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล | |
| การประยุกต์ใช้อุณหภูมิ | -40°C-70°C | |
สินค้าที่เกี่ยวข้อง:
ภาพรวมบริษัท:
พวกเราคือใคร
ตงกวน TW-SCIE บจก.ขับเคลื่อนโดย 15 ปีของประสบการณ์ร่วมกันในด้านผลิตภัณฑ์การสื่อสารด้วยแสง
เรามีประสบการณ์มากมายในการค้าระหว่างประเทศและได้รับการประเมินอย่างสูงจากลูกค้าต่างประเทศของเราสำหรับความซื่อสัตย์ คุณภาพดี และการส่งมอบตรงเวลา
เรามีลูกค้าจำนวนมากในยุโรป อเมริกาใต้ และเอเชียตะวันออกเฉียงใต้
ผลิตภัณฑ์ที่จัดทำโดย DONGGUAN TW-SCIE CO., LTD.ได้รับการออกแบบทางวิศวกรรมสำหรับลูกค้าในและต่างประเทศเพื่อให้เป็นไปตามเงื่อนไขการดำเนินงานด้านสิ่งแวดล้อมที่หลากหลายและเป็นไปตามมาตรฐานท้องถิ่นและระดับสากล
เรามุ่งมั่นที่จะสร้างสภาพแวดล้อมที่เอื้ออำนวยซึ่งส่งเสริมนวัตกรรมและการพัฒนาเทคโนโลยีให้กับลูกค้าของเราเสมอ
ทำไมต้องเป็นเรา?
เราส่งมอบผลิตภัณฑ์ที่มีคุณภาพดีเยี่ยมและครอบคลุมหลากหลายซึ่งตอบสนองความต้องการของลูกค้าในขณะที่พวกเขาเติบโต
การจัดส่งและการบรรจุ:
บรรจุภัณฑ์มาตรฐาน:
รีดด้วยกลองไม้2000m ถึง 6000m / กลองหรืออื่น ๆ ที่จำเป็น
