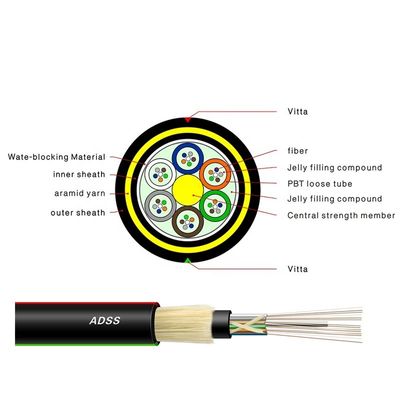

สาย ADSS เป็นท่อหลวมควั่นเส้นใย 250μm ถูกจัดวางในท่อหลวมที่ทำจากพลาสติกโมดูลัสสูงหลอดบรรจุด้วยสารเติมกันน้ำท่อ (และฟิลเลอร์) พันรอบ FRP (ไฟเบอร์เสริมแรงพลาสติก) เป็นส่วนประกอบความแข็งแรงส่วนกลางที่ไม่ใช่โลหะในแกนสายเคเบิลขนาดกะทัดรัดและกลมหลังจากที่แกนสายเคเบิลเต็มไปด้วยสารเติมหุ้มด้วยปลอกด้านในเป็น PE (โพลีเอทิลีน) บางหลังจากใช้ชั้นเส้นด้ายอะรามิดที่ควั่นบนปลอกด้านในในฐานะส่วนประกอบที่มีความแข็งแรง สายเคเบิลจะเสร็จสิ้นด้วยปลอกด้านนอก PE หรือ AT (ป้องกันการติดตาม)
สถานะที่แท้จริงของสายไฟเหนือศีรษะจะถูกนำมาพิจารณาอย่างครบถ้วนเมื่อมีการออกแบบสายเคเบิล ADSSสำหรับสายไฟเหนือศีรษะที่มีขนาดต่ำกว่า 110kV จะใช้ปลอกหุ้มด้านนอกแบบ PEสำหรับสายไฟที่มีขนาดเท่ากับหรือมากกว่า 110kV ให้ใช้ปลอกหุ้มด้านนอก ATการออกแบบเฉพาะของปริมาณอะรามิดและกระบวนการควั่นสามารถตอบสนองความต้องการในช่วงต่างๆ
สายเคเบิลใยแก้วนำแสงทางอากาศที่รองรับไดอิเล็กทริกทั้งหมดไม่มีวัสดุโลหะในโครงสร้าง
แกนไฟเบอร์จำนวนมาก น้ำหนักเบา ติดตั้งกับสายไฟได้ ประหยัดทรัพยากร
ใช้วัสดุอะรามิดที่มีความต้านทานแรงดึงสูงเพื่อให้ทนต่อแรงตึงและป้องกันหอยแครงและกระสุนปืน
การขยายตัวทางความร้อนขนาดเล็ก ความแปรปรวนของส่วนโค้งของสายเคเบิลมีขนาดเล็กเมื่ออุณหภูมิเปลี่ยนแปลงอย่างมาก
เส้นด้ายอะรามิดสองชั้นเป็นส่วนประกอบที่มีความแข็งแรงตอบสนองสภาพแวดล้อมที่รุนแรงเช่นบริเวณทะเลสาบน้ำเค็มที่สูงหรือแนวยาวกว่า 800 เมตร
ปลอกสามชั้น PE/AT เป็นเสื้อนอก
3.ข้อมูลจำเพาะ
| จำนวนเส้นใย | 2-36 | 38-72 | 74-96 | 98-120 | 122-144 | 146-216 |
| จำนวนเส้นใย/ท่อสูงสุด | 6 | 12 | 12 | 12 | 12 | 12 |
| จำนวนหลอด(+ฟิลเลอร์) | 6 | 6 | 8 | 10 | 12 | 18(2 ชั้น) |
| เส้นผ่านศูนย์กลางที่กำหนด | 10.7 | 13.2 | 13.9 | 15.4 | 16.8 | 17 |
| น้ำหนักสาย(กก./กม.) | 89 | 135 | 150 | 185 | 220 | 225 |
| ประเภทไฟเบอร์ | G.652D | |||||
| Max .Allowable ความตึงเครียด | ระยะสั้น :3500N | |||||
| ระยะยาว:100N MAT:3.5Kn RTS:9.0Kn | ||||||
| ความเร็วลม: ≤30m/s Ics:0mm | ||||||
| Min.Bend Radius (มม.) | ไดนามิก:20D คงที่:10D (D: เส้นผ่านศูนย์กลางของสายเคเบิล) | |||||
| ช่วงอุณหภูมิ | -40 °C ~ +70 °C (การขนส่งและการเก็บรักษา) | |||||
| -35°C~+65°C(การติดตั้ง) | ||||||
| -40°C~+70°C (การทำงาน) | ||||||
บันทึก : แผ่นข้อมูลนี้สามารถอ้างอิงได้เท่านั้น แต่ไม่สามารถเป็นส่วนเสริมของสัญญาได้โปรดติดต่อฝ่ายขายสำหรับรายละเอียด
สายเคเบิลมีความยาวตามที่ระบุใน PI หรือตามความต้องการแต่ละความยาวจะจัดส่งในกลองไม้เหล็กแยกต่างหากเส้นผ่านศูนย์กลางของกระบอกสูบขั้นต่ำของดรัมจะต้องไม่น้อยกว่า 30 เท่าของเส้นผ่านศูนย์กลางของสายเคเบิล
ปลายสายเคเบิลจะถูกปิดผนึกด้วยฝาครอบป้องกันพลาสติกเพื่อป้องกันการซึมผ่านของน้ำปลายจะเข้าถึงได้ง่ายสำหรับการทดสอบรายงานการทดสอบการตรวจสอบขั้นสุดท้ายพร้อมข้อมูลประสิทธิภาพการลดทอนของเส้นใยแต่ละเส้นจะแนบอยู่ภายในดรัม
7. คำถามที่พบบ่อย
Q1: โรงงานของคุณอยู่ที่ไหน
A1: โรงงานของเราตั้งอยู่ในเมืองตงกวน มณฑลกวางตุ้ง ประเทศจีน
Q2: บริษัทของคุณทำแบบนี้มานานแค่ไหนแล้ว?
A2: มากกว่า 20 ปี เราไม่เพียงแต่ผลิตสายเคเบิลใยแก้วนำแสง แต่ยังผลิตใยแก้วนำแสงและเครื่องมือที่เกี่ยวข้อง
NS3:คุณภาพของสายเคเบิลเป็นอย่างไร?
A4: โรงงานของเราได้รับการอนุมัติโดยระบบการจัดการคุณภาพ ISO9001 และรวมถึงการรับรอง STARF, CE, CPR, TLC ในรายการ เรามีชุดอุปกรณ์และเครื่องมือเพื่อให้แน่ใจว่าคุณภาพที่เชื่อถือได้ของผลิตภัณฑ์ของเรา
NS4: คุณสามารถผลิตสายเคเบิลตามความต้องการของเราได้หรือไม่?
A6: แน่นอน เราสามารถจัดหาผลิตภัณฑ์ประเภทต่างๆ ตามความต้องการของคุณด้วยราคาที่สมเหตุสมผล
NS5:คุณยอมรับคำสั่งซื้อ OEM และจำนวนขั้นต่ำคือเท่าไร?
A7: ใช่ เรายินดีต้อนรับอย่างอบอุ่นคำสั่งซื้อ OEM ของคุณ เพื่อให้บรรลุความพึงพอใจของลูกค้า เรายอมรับคำสั่งซื้อตัวอย่าง แม้แต่ชิ้นเดียว
