ADSS ไฟฟ้าครบถ้วน รองรับตัวเอง

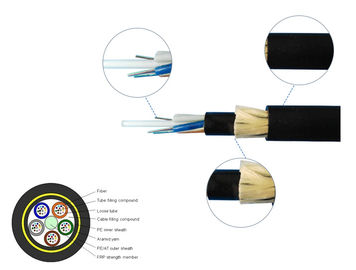

สาย ADSS เป็นสายท่อลอยลอย มีเส้นใยขนาด 250μm จัดอยู่ในท่อลอยทําจากพลาสติกขนาดสูง ท่อถูกเต็มด้วยสารประกอบที่ทนน้ําท่อ (และเครื่องเติม) ถูกติดรอบ FRP (พลาสติกเสริมใย) เป็นสมาชิกความแข็งแกร่งกลางที่ไม่ใช่โลหะในแกนสายเคเบิลที่คอมแพคต์และกลมหลังจากที่แกนเคเบิลถูกเต็มด้วยสารประกอบการเติม มันถูกปกด้วย PE (พอลีเอธีลีน) ผิวภายในบางหลังเคลือบชั้นเส้นใยอารามิดเป็นเส้นใยที่ติดกับเส้นใย, สายไฟฟ้ามี PE หรือ AT (Anti-Tracking) ภายนอก
สถานะจริงของสายไฟฟ้าอากาศถูกพิจารณาอย่างเต็มที่เมื่อการออกแบบสายไฟฟ้า ADSS สําหรับสายไฟฟ้าอากาศที่ต่ํากว่า 110kV, PE แผ่นภายนอกถูกนําไปใช้สําหรับสายไฟฟ้าที่เท่ากับหรือมากกว่า 110kVการออกแบบมอบหมายของปริมาณ aramid และกระบวนการ stranding สามารถตอบสนองความต้องการในช่วงความยาวที่แตกต่างกัน
2ลักษณะ
สายสายไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้า
จํานวนมากของแกนไฟเบอร์, น้ําหนักเบา, สามารถติดตั้งกับสายไฟฟ้า, ประหยัดทรัพยากร
ใช้วัสดุอารามิดความแข็งแรงสูงเพื่อทนความตึงเครียดแรงและป้องกัน cockles และปืน
การขยายความร้อนขนาดเล็ก การเปลี่ยนแปลงของเส้นโค้งของสายเคเบิลเล็กเมื่ออุณหภูมิเปลี่ยนแปลงมาก
ผนังยางอารามิดชั้นสองเป็นสมาชิกความแข็งแรง ตอบสนองสภาพแวดล้อมที่รุนแรง เช่นบริเวณทะเลสาบเกลือที่มีความสูงสูงสูงหรือเส้นที่มีความกว้างมากกว่า 800 เมตร
ผนังสามชั้น PE/AT เป็นเสื้อนอก
3รายละเอียด
| จํานวนสายไฟเบิ้ล | / | 2 ~ 30 | 32 ~ 60 | 62 ~ 72 | |||
| โครงสร้าง | / | 1+5 | 1+5 | 1+6 | |||
| สไตล์เส้นใย | / | G.652D | |||||
| สมาชิกกําลังกลาง | สาร | mm | FRP | ||||
| กว้าง (เฉลี่ย) | 1.5 | 1.5 | 2.1 | ||||
| ท่อลอย | วัสดุ | mm | PBT | ||||
| กว้าง (เฉลี่ย) | 1.8 | 2.1 | 2.1 | ||||
| ความหนา (เฉลี่ย) | 0.32 | 0.35 | 0.35 | ||||
| สายใยสูงสุด/ท่อลอย | 6 | 12 | 12 | ||||
| สีท่อ | การระบุสีเต็ม | ||||||
| ความยาวเกินเส้นใย | % | 0.7~0.8 | |||||
| ความทนต่อน้ํา | วัสดุ | / | โรคสะเก็ดเงิน | ||||
| เซฮาตภายใน | สาร | mm | MDPE | ||||
| กล่องภายใน | 0.9mm | ||||||
| องค์ประกอบเสริมเหล็กไม่โลหะ | วัสดุ | / | สายใยอารามิด | ||||
| ผนังภายนอก | สาร | mm | MDPE | ||||
| ผนังภายนอก | 1.8 มิลลิเมตร | ||||||
| กว้างของเคเบิล (เฉลี่ย) | mm | 10.9 | 11.5 | 12.1 | |||
| น้ําหนักของสายไฟ (ประมาณ) | กิโลกรัม/กม | 95 | 110 | 120 | |||
| พื้นที่ส่วนของสายเคเบิล | mm2 | 93.31 | 103.87 | 114.99 | |||
| คออฟเฟกชั่นความอ่อนแอ ((Max) | 1310nm | dB/km | 0.35 | ||||
| 1550nm | 0.21 | ||||||
| ความแข็งแรงในการดึง (RTS) | kn | 6 | |||||
| ความยืดหยุ่นสูงสุดที่อนุญาต (MAT) | kn | 2.5 | |||||
| ความดันการทํางานเฉลี่ยต่อปี (EDS) | kn | 3.2 | |||||
| โมดูลัสของยอง | kn/mm2 | 7.8 | |||||
| คออฟเฟกชั่นการขยายความร้อน | 10-6/C | 9 | |||||
| ความต้านทานต่อการบด | ระยะยาว | N/100mm | 1100 | ||||
| ระยะสั้น | 2200 | ||||||
| ขออนุญาต Radius Bend | สติก | mm | 15 ของ OD | ||||
| ไดนามิก | 20 ของ OD | ||||||
| อุณหภูมิ | เมื่อวางลูก | °C | -20~+60 | ||||
| การจัดเก็บและการขนส่ง | -40~+70 | ||||||
| การวิ่ง | -40~+70 | ||||||
| พื้นที่ใช้งาน | เหมาะสําหรับระดับความกระตุ้นต่ํากว่า 110kV ความเร็วลมต่ํากว่า 25m/s ความหนาว 5mm | ||||||
| สัญลักษณ์สายไฟฟ้า |
ชื่อบริษัท ADSS-××B1-PE-100M DL/T 788-2001 (หรือตามคําขอของลูกค้า) |
||||||
หมายเหตุ:ใบข้อมูลนี้สามารถเป็นเพียงอ้างอิง แต่ไม่ใช่การเพิ่มเติมต่อสัญญา. กรุณาติดต่อการขายสําหรับรายละเอียด.
สายเคเบิลถูกจัดส่งในความยาวตามที่ระบุใน PI หรือตามความต้องการ แต่ละความยาวจะส่งบนกลองเหล็กไม้แยกกว้างขั้นต่ําของกระบอกของกลองจะไม่น้อยกว่า 30 ครั้งของกว้างขวางของสายเคเบิล.
จุดสุดท้ายของสายไฟจะปิดด้วยหมวกป้องกันพลาสติก เพื่อป้องกันการเจาะเข้าไปของน้ํา จุดสุดท้ายจะเข้าถึงได้ง่ายสําหรับการทดสอบรายงานการทดสอบการตรวจสอบสุดท้ายที่มีข้อมูลการประกอบการ attenuation สําหรับแต่ละเส้นใย.
7. FAQ
Q1: โรงงานคุณอยู่ไหน?
A1: โรงงานของเราตั้งอยู่ในเมือง DONGGUAN, จังหวัด GUANGDONG, จีน.
Q2: บริษัทของคุณทําแบบนี้มานานแค่ไหนแล้ว?
A2: กว่า 20 ปี เราไม่เพียงแต่ผลิตสายไฟเบอร์ออปติก แต่ยังผลิตสายไฟเบอร์ออปติกและเครื่องมือที่เกี่ยวข้อง
Q3แล้วคุณภาพของเคเบิลล่ะ?
A4: โรงงานของเราได้รับการอนุมัติจากระบบการจัดการคุณภาพ ISO9001 และรวมทั้งการรับรอง STARF,CE,CPR,TLC ในรายการ.เรามีชุดอุปกรณ์และอุปกรณ์ เพื่อให้แน่ใจว่าคุณภาพที่น่าเชื่อถือของผลิตภัณฑ์ของเรา.
Q4: คุณสามารถผลิตเคเบิลตามความต้องการของเราได้หรือไม่?
A6: แน่นอนครับ เราสามารถนําเสนอผลิตภัณฑ์ประเภทต่าง ๆ ตามความต้องการของคุณ ด้วยราคาที่เหมาะสม
Q5:คุณยอมรับการสั่งซื้อ OEM และ MOQ เป็นกี่ตัว?
A7: ใช่, เรายินดีต้อนรับคําสั่ง OEM ของคุณ. เพื่อบรรลุความพึงพอใจของลูกค้า, เรายอมรับคําสั่งตัวอย่าง, แม้แต่ชิ้นเดียว.
