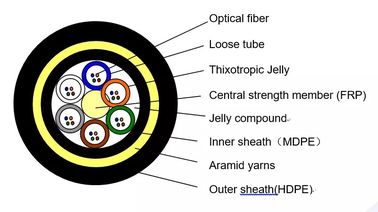

สาย ADSS เป็นท่อหลวมควั่นเส้นใย 250μm ถูกจัดวางในท่อหลวมที่ทำจากพลาสติกโมดูลัสสูงหลอดบรรจุด้วยสารเติมกันน้ำท่อ (และฟิลเลอร์) พันรอบ FRP (ไฟเบอร์เสริมแรงพลาสติก) เป็นส่วนประกอบความแข็งแรงส่วนกลางที่ไม่ใช่โลหะในแกนสายเคเบิลขนาดกะทัดรัดและกลมหลังจากที่แกนสายเคเบิลเต็มไปด้วยสารเติมหุ้มด้วยปลอกด้านในเป็น PE (โพลีเอทิลีน) บางหลังจากใช้ชั้นเส้นด้ายอะรามิดที่ควั่นบนปลอกด้านในในฐานะส่วนประกอบที่มีความแข็งแรง สายเคเบิลจะเสร็จสิ้นด้วยปลอกด้านนอก PE หรือ AT (ป้องกันการติดตาม)
สถานะที่แท้จริงของสายไฟเหนือศีรษะจะถูกนำมาพิจารณาอย่างครบถ้วนเมื่อมีการออกแบบสายเคเบิล ADSSสำหรับสายไฟเหนือศีรษะที่มีขนาดต่ำกว่า 110kV จะใช้ปลอกหุ้มด้านนอกแบบ PEสำหรับสายไฟที่มีขนาดเท่ากับหรือมากกว่า 110kV ให้ใช้ปลอกหุ้มด้านนอก ATการออกแบบเฉพาะของปริมาณอะรามิดและกระบวนการควั่นสามารถตอบสนองความต้องการในช่วงต่างๆ
สายเคเบิลใยแก้วนำแสงทางอากาศที่รองรับไดอิเล็กทริกทั้งหมดไม่มีวัสดุโลหะในโครงสร้าง
แกนไฟเบอร์จำนวนมาก น้ำหนักเบา ติดตั้งกับสายไฟได้ ประหยัดทรัพยากร
ใช้วัสดุอะรามิดที่มีความต้านทานแรงดึงสูงเพื่อให้ทนต่อแรงตึงและป้องกันหอยแครงและกระสุนปืน
การขยายตัวทางความร้อนขนาดเล็ก ความแปรปรวนของส่วนโค้งของสายเคเบิลมีขนาดเล็กเมื่ออุณหภูมิเปลี่ยนแปลงอย่างมาก
เส้นด้ายอะรามิดสองชั้นเป็นส่วนประกอบที่มีความแข็งแรงตอบสนองสภาพแวดล้อมที่รุนแรงเช่นบริเวณทะเลสาบน้ำเค็มที่สูงหรือแนวยาวกว่า 800 เมตร
ปลอกสามชั้น PE/AT เป็นเสื้อนอก
3.ข้อมูลจำเพาะ
| จำนวนสายไฟเบอร์ | / | 2~30 | 32~60 | 62~72 | |||
| โครงสร้าง | / | 1+5 | 1+5 | 1+6 | |||
| แบบไฟเบอร์ | / | G.652D | |||||
| สมาชิกพลังกลาง | วัสดุ | mm | FRP | ||||
| เส้นผ่านศูนย์กลาง (เฉลี่ย) | 1.5 | 1.5 | 2.1 | ||||
| หลอดหลวม | วัสดุ | mm | PBT | ||||
| เส้นผ่านศูนย์กลาง (เฉลี่ย) | 1.8 | 2.1 | 2.1 | ||||
| ความหนา(เฉลี่ย) | 0.32 | 0.35 | 0.35 | ||||
| แม็กซ์ ไฟเบอร์ / ท่อหลวม | 6 | 12 | 12 | ||||
| หลอดสี | การระบุสีแบบเต็ม | ||||||
| ไฟเบอร์ยาวเกิน | % | 0.7~0.8 | |||||
| กันน้ำ | วัสดุ | / | เคเบิ้ลเจลลี่ | ||||
| อินเนอร์เซฮาท | วัสดุ | mm | MDPE | ||||
| ฝักด้านใน | 0.9mm | ||||||
| ส่วนประกอบเสริมที่ไม่ใช่โลหะ | วัสดุ | / | เส้นด้ายอะรามิด | ||||
| เปลือกนอก | วัสดุ | mm | MDPE | ||||
| เปลือกนอก | 1.8mm | ||||||
| เส้นผ่านศูนย์กลางของสายเคเบิล (เฉลี่ย) | mm | 10.9 | 11.5 | 12.1 | |||
| น้ำหนักสายเคเบิล (โดยประมาณ) | กก./กม. | 95 | 110 | 120 | |||
| พื้นที่หน้าตัดสายเคเบิล | mm2 | 93.31 | 103.87 | 114.99 | |||
| ค่าสัมประสิทธิ์การลดทอน (สูงสุด) | 1310nm | เดซิเบล/กม. | 0.35 | ||||
| 1550nm | 0.21 | ||||||
| พิกัดความต้านแรงดึง (RTS) | คนรู้จัก | 6 | |||||
| ความตึงเครียดสูงสุดที่อนุญาต (MAT) | คนรู้จัก | 2.5 | |||||
| ความตึงเครียดในการดำเนินงานเฉลี่ยประจำปี (EDS) | คนรู้จัก | 3.2 | |||||
| โมดูลัสของ Young | kn/mm2 | 7.8 | |||||
| ค่าสัมประสิทธิ์การขยายตัวทางความร้อน | 10-6/℃ | 9 | |||||
| ต้านทานการกระแทก | ระยะยาว | N/100mm | 1100 | ||||
| ในระยะสั้น | 2200 | ||||||
| รัศมีการดัดงอ | คงที่ | mm | 15 ของ OD | ||||
| พลวัต | 20 ของ OD | ||||||
| อุณหภูมิ | เมื่อนอน | ℃ | -20~+60 | ||||
| การจัดเก็บและการขนส่ง | -40~+70 | ||||||
| วิ่ง | -40~+70 | ||||||
| ขอบเขตการใช้งาน | เหมาะสำหรับระดับแรงดันไฟต่ำกว่า 110kV ความเร็วลมต่ำกว่า 25m/s ไอซิ่ง 5mm | ||||||
| เครื่องหมายสายเคเบิล |
ชื่อบริษัท ADSS-××B1-PE-100M DL/T 788-2001 ××××M ปี (หรือตามคำขอของลูกค้า) |
||||||
บันทึก : แผ่นข้อมูลนี้สามารถอ้างอิงได้เท่านั้น แต่ไม่สามารถเป็นส่วนเสริมของสัญญาได้โปรดติดต่อฝ่ายขายสำหรับรายละเอียด
สายเคเบิลมีความยาวตามที่ระบุใน PI หรือตามความต้องการแต่ละความยาวจะจัดส่งในกลองไม้เหล็กแยกต่างหากเส้นผ่านศูนย์กลางของกระบอกสูบขั้นต่ำของดรัมจะต้องไม่น้อยกว่า 30 เท่าของเส้นผ่านศูนย์กลางของสายเคเบิล
ปลายสายเคเบิลจะถูกปิดผนึกด้วยฝาครอบป้องกันพลาสติกเพื่อป้องกันการซึมผ่านของน้ำปลายจะเข้าถึงได้ง่ายสำหรับการทดสอบรายงานการทดสอบการตรวจสอบขั้นสุดท้ายพร้อมข้อมูลประสิทธิภาพการลดทอนของเส้นใยแต่ละเส้นจะแนบอยู่ภายในดรัม
