OPGW สายกราวด์ออปติคัล 60 แกนสายเคเบิลใยแก้วนำแสงทางอากาศกลางแจ้ง

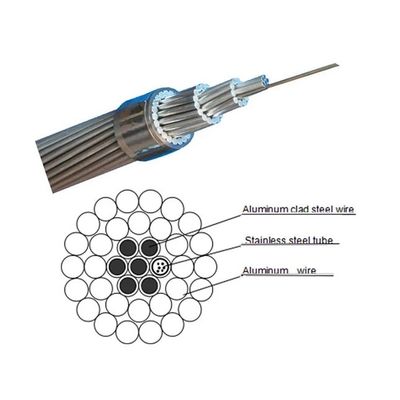

เดอะสาย opgwท่อเหล็กหุ้มอัลกลางล้อมรอบด้วยเดี่ยวหรือคู่ ชั้นของลวดเหล็กหุ้มอะลูมิเนียม (ACS) หรือผสมสายไฟ ACS และ สายอลูมิเนียม การออกแบบท่อเหล็กกล้าไร้สนิมเคลือบอัลเพิ่มส่วนตัดขวางของ AL ถึง เข้าถึงกระแสไฟผิดพลาดและประสิทธิภาพการต้านทานฟ้าผ่าที่ดีขึ้น นำไปใช้กับสายส่งที่ต้องการเส้นผ่านศูนย์กลางขนาดเล็กและรอยเลื่อนขนาดใหญ่ ปัจจุบัน.
คุณสมบัติ
1.เส้นผ่านศูนย์กลางขนาดใหญ่, ความจุเส้นใยขนาดใหญ่
2. โครงสร้างมีเสถียรภาพและความน่าเชื่อถือสูง
3. ความสามารถที่ยอดเยี่ยมกับด้านข้างและความจุกระแสไฟฟ้าลัดวงจรที่โดดเด่น
4. การออกแบบเกลียวที่เหมาะสมสามารถรับความยาวส่วนเกินของใยแก้วนำแสงทุติยภูมิ
5. จำนวนเส้นสามารถออกแบบเป็นสองหรือสามชั้น
6. จับคู่กับสายดินทั่วไป
ข้อมูลจำเพาะ
| จำนวนสายเคเบิล | เส้นผ่านศูนย์กลางฝักออก (มม.) | น้ำหนัก (กิโลกรัม) | ความต้านทานแรงดึงขั้นต่ำที่อนุญาต (N) | โหลดการบดขั้นต่ำที่อนุญาต (N/100 มม.) | รัศมีการดัดขั้นต่ำ (มม.) | อุณหภูมิในการจัดเก็บ(°C) | |||
| ช่วงเวลาสั้น ๆ | ระยะยาว | ช่วงเวลาสั้น ๆ | ระยะยาว | ช่วงเวลาสั้น ๆ | ระยะยาว | ||||
| 60 | 10.5 | 90 | 1500 | 600 | 1,000 | 300 | 20D | 10ด | -40~70 |
| รุ่นเคเบิ้ล | OPGW-60 | OPGW-70 | OPGW-90 | OPGW-110 | OPGW-130 |
| จำนวน / เส้นผ่านศูนย์กลาง (มม.) ของท่อสแตนเลส | 1/3.5 | 2/2.4 | 2/2.6 | 2/2.8 | 1/3.0 |
| จำนวน / เส้นผ่านศูนย์กลางของ ลวด AL(มิลลิเมตร) | 0/3.5 | 12/2.4 | 12/2.6 | 12/2.8 | 12/3.0 |
| จำนวน / เส้นผ่านศูนย์กลางของสายไฟ ACS(มิลลิเมตร) | 6/3.5 | 5/2.4 | 5/2.6 | 5/2.8 | 6/3.0 |
| เส้นผ่านศูนย์กลางของสายเคเบิล (มม.) | 10.5 | 12.0 | 13.0 | 14.0 | 15.0 |
| อาร์ทีเอส(KN) | 75 | 45 | 53 | 64 | 80 |
| น้ำหนักสายเคเบิล (กก./กม.) | 415 | 320 | 374 | 432 | 527 |
| ความต้านทานไฟฟ้ากระแสตรง (200C W/กม.) | 1.36 น | 0.524 | 0.448 | 0.386 | 0.327 |
| โมดูลัสของความยืดหยุ่น (Gpa) | 162.0 | 96.1 | 95.9 | 95.6 | 97.8 |
| ค่าสัมประสิทธิ์การขยายตัวทางความร้อนเชิงเส้น (1/×10-6) | 12.6 | 17.8 | 17.8 | 17.8 | 17.2 |
| ความจุไฟฟ้าลัดวงจร (kA²s) | 24.0 | 57.3 | 78.9 | 105.8 | 150.4 |
| สูงสุดอุณหภูมิในการทำงาน (C) | 200 | 200 | 200 | 200 | 200 |
หมายเหตุ: แผ่นข้อมูลนี้สามารถเป็นข้อมูลอ้างอิงเท่านั้น แต่ไม่ใช่ส่วนเสริมของสัญญาโปรดติดต่อฝ่ายขายเพื่อขอรายละเอียด
การบรรจุและการจัดส่ง
สายเคเบิลมีความยาวตามที่ระบุใน PI หรือตามความต้องการแต่ละความยาวจะถูกจัดส่งในถังเหล็ก-ไม้แยกต่างหากเส้นผ่านศูนย์กลางถังขั้นต่ำของดรัมจะต้องไม่น้อยกว่า 30 เท่าของเส้นผ่านศูนย์กลางของสายเคเบิล
ปลายสายจะถูกปิดผนึกด้วยฝาพลาสติกป้องกันน้ำเข้าปลายจะสามารถเข้าถึงได้ง่ายสำหรับการทดสอบรายงานการทดสอบการตรวจสอบขั้นสุดท้ายพร้อมข้อมูลประสิทธิภาพการลดทอนสำหรับเส้นใยแต่ละเส้นจะแนบอยู่ภายในดรัม
