สายกราวด์ออปติคอล OPGW 24 แกนสายเคเบิลใยแก้วนำแสงทางอากาศกลางแจ้ง
ท่อเหล็กหุ้มอัลตรงกลางล้อมรอบด้วยเดี่ยวหรือคู่ ชั้นของลวดเหล็กหุ้มอะลูมิเนียม (ACS) หรือผสมสายไฟ ACS และ สายอลูมิเนียม การออกแบบท่อเหล็กกล้าไร้สนิมเคลือบอัลเพิ่มส่วนตัดขวางของ AL ถึง เข้าถึงกระแสไฟผิดพลาดและประสิทธิภาพการต้านทานฟ้าผ่าที่ดีขึ้น นำไปใช้กับสายส่งที่ต้องการเส้นผ่านศูนย์กลางขนาดเล็กและรอยเลื่อนขนาดใหญ่ ปัจจุบัน.
คุณสมบัติ
• เส้นผ่านศูนย์กลางขนาดใหญ่ ความจุเส้นใยขนาดใหญ่
• โครงสร้างมีเสถียรภาพและความน่าเชื่อถือสูง
• ความสามารถที่ยอดเยี่ยมเมื่อเทียบกับด้านและความจุกระแสไฟฟ้าลัดวงจรที่โดดเด่น
• การออกแบบการเดินสายที่เหมาะสมสามารถรับความยาวส่วนเกินของใยแก้วนำแสงทุติยภูมิได้
• จำนวนเส้นสามารถออกแบบเป็นสองหรือสามชั้น
• จับคู่กับสายดินทั่วไป
ข้อมูลจำเพาะ
| โครงสร้าง | จำนวนไฟเบอร์สูงสุด | AS พื้นที่หน้าตัด | เส้นผ่านศูนย์กลาง (มม.) | น้ำหนัก (กก./กม.) | RTS (กิโลนิวตัน) | ความต้านทานไฟฟ้ากระแสตรง 20°C (O/km) | 40-200°C ความจุกระแสไฟฟ้าลัดวงจรที่อนุญาต (KA2.S) | |
| OPGW-24B1.3-100-[118;50] | 1/2.6/20AS+5/2.5/20AS+ | 24 | ≈100 | 13.2 | ≤674 | ≥118 | ≤0.93 | ≥50 |
| 11/2.8/20AS หน่วย 1/2.5 | ||||||||
| OPGW-24B1.3-100-[60;74] | 1/2.6/40AS+5/2.5/40AS+ | 24 | ≈100 | 13.2 | ≤479 | ≥60 | ≤0.49 | ≥74 |
| 11/2.8/40AS หน่วย 1/2.5 | ||||||||
| OPGW-24B1.3-110-[133;63] | 1/2.6/20AS+5/2.5/20AS+ | 24 | ≈110 | 14 | ≤760 | ≥133 | ≤0.83 | ≥63 |
| 10/3.2/20AS หน่วย 1/2.5 | ||||||||
| OPGW-24B1.3-110-[140;68] | 1/2.8/20AS+5/2.7/20AS+ | 24 | ≈110 | 14.3 | ≤791 | ≥140 | ≤0.80 | ≥68 |
| 11/3.05/20AS หน่วย 1/2.6 | ||||||||
| OPGW-24B1.3-110-[67;95] | 1/2.9/20AS+5/2.8/20AS+ | 24 | ≈37 | 14.1 | ≤473 | ≥67 | ≤0.40 | ≥95 |
| 12/2.8/AA หน่วย 1/2.7 | ≈74(AA) |
หมายเหตุ: แผ่นข้อมูลนี้สามารถเป็นข้อมูลอ้างอิงเท่านั้น แต่ไม่ใช่ส่วนเสริมของสัญญาโปรดติดต่อฝ่ายขายเพื่อขอรายละเอียด

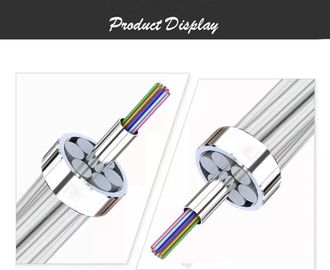

โครงสร้างและรูปภาพสินค้า
การบรรจุและการจัดส่ง
สายเคเบิลมีความยาวตามที่ระบุใน PI หรือตามความต้องการแต่ละความยาวจะถูกจัดส่งในถังเหล็ก-ไม้แยกต่างหากเส้นผ่านศูนย์กลางถังขั้นต่ำของดรัมจะต้องไม่น้อยกว่า 30 เท่าของเส้นผ่านศูนย์กลางของสายเคเบิล
ปลายสายจะถูกปิดผนึกด้วยฝาพลาสติกป้องกันน้ำเข้าปลายจะสามารถเข้าถึงได้ง่ายสำหรับการทดสอบรายงานการทดสอบการตรวจสอบขั้นสุดท้ายพร้อมข้อมูลประสิทธิภาพการลดทอนสำหรับเส้นใยแต่ละเส้นจะแนบอยู่ภายในดรัม
