ADSS 2-144 ผู้ผลิตสายเคเบิลใยแก้วนำแสงที่สนับสนุนตัวเองทั้งหมดที่เป็นฉนวนหลักราคาพื้น,สายเคเบิลใยแก้วนำแสงกลางแจ้ง

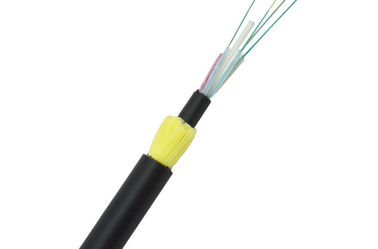

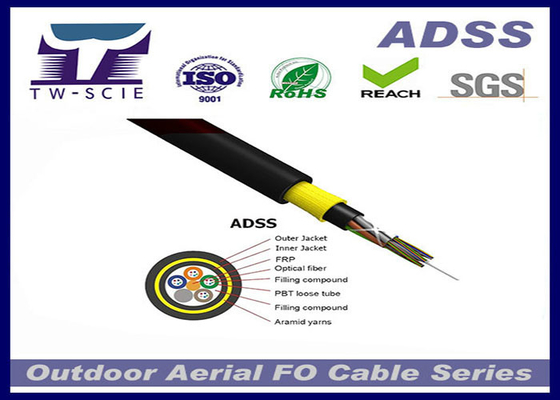

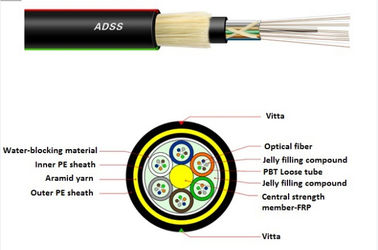

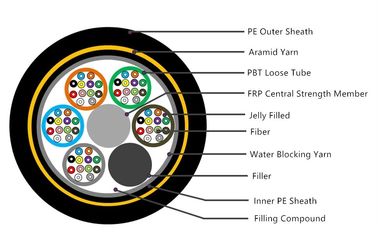

1. สาย ADSS ท่อหลุดหลวมเส้นใยขนาด 250μm อยู่ในท่อหลวมๆ ที่ทำจากพลาสติกโมดูลัสสูง
2. หลอดบรรจุด้วยสารเติมกันน้ำ
3. ท่อ (และฟิลเลอร์) ถูกพันรอบ FRP (พลาสติกเสริมไฟเบอร์) โดยเป็นส่วนประกอบความแข็งแรงส่วนกลางที่ไม่ใช่โลหะในแกนสายเคเบิลทรงกลมขนาดกะทัดรัด
ลักษณะ
1. สามารถติดตั้งได้โดยไม่ต้องปิดไฟ
2. ประสิทธิภาพ AT ที่ยอดเยี่ยม การเหนี่ยวนำสูงสุดที่จุดปฏิบัติการของ AT sheath สามารถเข้าถึง 25kV
3. น้ำหนักเบาและเส้นผ่านศูนย์กลางเล็กช่วยลดภาระที่เกิดจากน้ำแข็งและลมและภาระบนเสาและเสาด้านหลัง
4. ดำเนินการกระแสไฟฟ้าลัดวงจรผิดพลาดขนาดใหญ่และให้การป้องกันฟ้าผ่า
แอพพลิเคชั่น
1. นำไปใช้กับการกระจายกลางแจ้ง
2. เหมาะสำหรับเครือข่ายทางอากาศ
3. การสื่อสารทางไกลและเครือข่ายท้องถิ่น
4.ระบบส่งและจำหน่ายแรงต่ำ
พารามิเตอร์
| ประเภทสายเคเบิล | จำนวนไฟเบอร์ | หลอด | ฟิลเลอร์ |
เส้นผ่านศูนย์กลางของสายเคเบิล มม |
น้ำหนักสายไฟ กก./กม | แรงดึงสูงสุด kN | ความแข็งแรงสมาชิก CSA mm2 | โมดูลัสของความยืดหยุ่น kN/mm2 |
| โฆษณา | 2 | 1 | 4 | 12.5 | 136 | 1.5 | 4.6 | 7.6 |
| โฆษณา | 4 | 2 | 3 | 13.0 | 142 | 2.25 น | 7.6 | 8.3 |
| โฆษณา | 8 | 3 | 2 | 13.3 | 148 | 3.0 | 10.35 น | 9.45 น |
| โฆษณา | 10 | 4 | 1 | 13.6 | 156 | 3.6 | 13.8 | 10.8 |
| โฆษณา | 12 | 5 | 0 | 13.8 | 159 | 4.5 | 14.3 | 11.8 |
| โฆษณา | 14 | 6 | 0 | 14.5 | 177 | 5.4 | 18.4 | 13.6 |
| โฆษณา | 16 | 4 | 1 | 14.9 | 185 | 6.75 | 22.0 | 16.4 |
| โฆษณา | 20 | 5 | 0 | 15.1 | 193 | 7.95 | 26.4 | 18.0 |
| โฆษณา | 24 | 6 | 0 | 15.5 | 201 | 9.0 | 32.2 | 19.1 |
| โฆษณา | 28 | 7 | 1 | 15.6 | 208 | 10.5 | 33.0 | 19.6 |
| โฆษณา | 32 | 8 | 0 | 16.3 | 226 | 12.75 น | 40.0 | 21.0 |
| โฆษณา | 36 | 9 | 1 | 16.8 | 242 | 15.45 น | 48.0 | 24.0 |
| โฆษณา | 42 | 10 | 0 | 17.2 | 253 | 16.2 | 51.0 | 25.1 |
| โฆษณา | 48 | 11 | 1 | 17.9 | 266 | 18.0 | 58.8 | 25.1 |
| อ้างอิง เส้นผ่านศูนย์กลางภายนอก (มม.) |
อ้างอิงน้ำหนัก กก./กม. น้ำหนัก |
Ref.daily max.working ความตึงเครียด (กิโลนิวตัน) |
ความตึงเครียดในการทำงานสูงสุดที่อนุญาต (กิโลนิวตัน) |
ทำลายความแข็งแรง (กิโลนิวตัน) |
CSA สมาชิกที่แข็งแกร่ง (มม.2) |
โมดูลัสของความยืดหยุ่น kN/ (มม.2) |
ค่าสัมประสิทธิ์การขยายตัวทางความร้อน ×10-6 /k | |
| ปลอก PE | ฝัก |
|||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 |
| 13 | 132 | 142 | 2.25 น | 6 | 15 | 7.6 | 8.3 | 1.5 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 น | 9.45 น | 1.3 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 |
| 16.3 | 211 | 226 | 12.75 น | 34 | 85 | 40 | 20.1 | -0.4 |
| 16.8 | 226 | 242 | 15.45 น | 41 | 103 | 48 | 24 | -0.5 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0.8 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 |
ลักษณะทางแสง
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
|
การลดทอน (+20ºC) |
@850nm | ≤3.0 dB/กม | ≤3.0 dB/กม | ||
| @1300nm | ≤1.0 dB/กม | ≤1.0 dB/กม | |||
| @1310nm | ≤0.36 เดซิเบล/กม | ≤0.40dB/กม | |||
| @1550nm | ≤0.22 เดซิเบล/กม | ≤0.23dB/กม | |||
| แบนด์วิธ (คลาส A) | @850nm | ≥500 MHz·กม | ≥200 MHz·กม | ||
| @1300nm | ≥1000 MHz·กม | ≥600 MHz·กม | |||
| รูรับแสงตัวเลข | 0.200±0.015NA | 0.275±0.015NA | |||
| ความยาวคลื่นตัดสายเคเบิล λcc | ≤1260นาโนเมตร | ≤1480นาโนเมตร | |||
| ไฟเบอร์เรียง | มัลติโหมด | G.651 | A1a:50/125 | เส้นใยดัชนีเกรด |
| A1b:62.5/125 | ||||
| สถานะโสด | G.652(A,B,C) | B1.1: เส้นใยธรรมดา | ||
| G.652D | B2: การกระจายศูนย์เปลี่ยนไป | |||
| G.655 | B1.2 : ความยาวคลื่นจุดตัดเปลี่ยนไป | |||
| G.657(A1,A2 ,B3) | B4: ข้อมูลทางเทคนิคหลักสำหรับเชิงบวก | |||
| การกระจายตัวเปลี่ยนไฟเบอร์โหมดเดียว |
||||
นิทรรศการ
ความได้เปรียบในการแข่งขัน
1.OEM ผู้ผลิตสายเคเบิลใยแก้วนำแสง
2. ยี่ห้อไฟเบอร์ : YOFC, CORNING, FUJIKURA
3. การรับรองคุณภาพ: ISO9001.ROSH.REACH
4. ร่วมมือกับ Vietnam telecom, Thai telecom, Singapore telecom, Dubai telecom และโครงการขนาดใหญ่อื่น ๆ
5.Tw-scie เป็นที่รู้จักในฐานะผู้ผลิตสายเคเบิลใยแก้วนำแสงสำหรับคุณภาพผลิตภัณฑ์ที่ยอดเยี่ยม ราคาที่แข่งขันได้ การจัดส่งที่รวดเร็ว และบริการที่ดี
เราหวังว่าจะได้ยินจากคุณ !
