48 แกนสายกราวด์เหนือศีรษะคอมโพสิตทางอากาศที่รองรับตัวเอง
สายดินเหนือศีรษะคอมโพสิตใยแก้วนำแสง (OPGW) เป็นสายเคเบิลชนิดหนึ่งที่ใช้ในสายไฟเหนือศีรษะสายเคเบิลดังกล่าวรวมการทำงานของสายดินและการสื่อสาร
สายเคเบิล OPGW ประกอบด้วยโครงสร้างท่อที่มีใยแก้วนำแสงหนึ่งเส้นหรือมากกว่านั้นล้อมรอบด้วยลวดเหล็กและอะลูมิเนียมเป็นชั้น ส่วนใหญ่จะใช้สำหรับสายสื่อสารขนาด 110kV, 220kV, 500kV, 750kV และระบบส่งไฟฟ้าแรงสูงเหนือศีรษะแบบใหม่นอกจากนี้ยังสามารถใช้แทนสายดินของระบบส่งไฟฟ้าแรงสูงเหนือศีรษะแบบเก่าได้อีกด้วย
สายเคเบิล OPGW อยู่ระหว่างยอดเสาไฟฟ้าแรงสูงส่วนนำไฟฟ้าของสายเคเบิลทำหน้าที่ยึดเสาที่อยู่ติดกันกับพื้นดิน และป้องกันตัวนำไฟฟ้าแรงสูงจากฟ้าผ่าโครงสร้างพิเศษสามารถปรับแต่งได้ตามความต้องการของผู้ใช้
แอพพลิเคชั่น
1.ดัดแปลงเปลี่ยนสายดินเก่าและสายดินแรงสูงโครงสร้างใหม่
2. การป้องกันแสงสว่างและการนำกระแสไฟฟ้าลัดวงจร
3.OPGW สามารถแทนที่สายกราวด์แบบเดิมของสายไฟเก่าด้วยฟังก์ชันการสื่อสารด้วยไฟเบอร์ที่เพิ่มขึ้น
ข้อมูลทางเทคนิค
| รายละเอียดโครงสร้าง | ชื่อว่า | เลขที่ | เส้นผ่านศูนย์กลาง | ||
| ศูนย์ | ลวด AS 20% | 1 | 2.70 | มม | |
| ชั้นที่ 1 | ลวด AS 20% | 4 | 2.70 | มม | |
| ท่อ SUS | 2 | 2.70 | มม | ||
| ชั้นที่ 2 | ลวด AS 20% | 10 | 2.70 | มม | |
| ตามมาตรฐาน IEEE std 1138, IEC 60794-4 | |||||
| หมายเลขไฟเบอร์และประเภท | 48 | G652D | |||
| เส้นผ่านศูนย์กลางมาตรฐาน | 13.50 น | มม | |||
| รองรับส่วนข้าม | 97.30 น | มม.2 | |||
| ส่วนของลวด AS | 97.30 น | มม.2 | |||
| มวลโดยประมาณ | 687.0 | กก./กม | |||
| จัดอันดับความต้านทานแรงดึง | 117.0 | กิโลนิวตัน | |||
| ความตึงเครียดสูงสุดที่อนุญาต (40%RTS) | 46.8 | นิวตัน/มม.2 | |||
| ความเครียดในชีวิตประจำวัน (25% RTS) | 29.3 | นิวตัน/มม.2 | |||
| ความเครียดขอบความเครียด (70% RTS) | 81.9 | นิวตัน/มม.2 | |||
| โมดูลัสของความยืดหยุ่น | 162.0 | เกรดเฉลี่ย | |||
| ค่าสัมประสิทธิ์การยืดตัวเนื่องจากความร้อน | 13.0 | ×10-6/เซลเซียส | |||
| คำนวณความต้านทานไฟฟ้ากระแสตรงที่อุณหภูมิ 20ºC | 0.878 | โอห์ม/กม | |||
| ความจุกระแสไฟฟ้าลัดวงจร (40~200ºC, 0.25 วินาที) | 45.3 | kA2·ส | |||
| อัตราส่วนระหว่างแรงดึงและน้ำหนัก | 17.40 น | กม | |||
| อุณหภูมิ | การติดตั้ง | -10ºC~+50 | องศาเซลเซียส | ||
| พิสัย: | การขนส่งและการดำเนินงาน | -40ºC~+80 | องศาเซลเซียส |
||

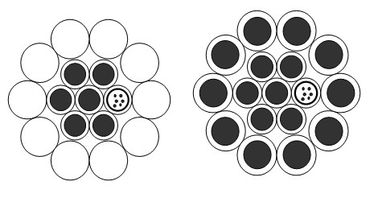

ส่วนข้าม
ตงกวน TW-SCIE Co., Ltd.เป็นองค์กรเทคโนโลยีขั้นสูงที่เชี่ยวชาญในการวิจัยและพัฒนา การผลิต การประมวลผล การขาย และวิศวกรรมเครือข่ายของผลิตภัณฑ์สื่อสารใยแก้วนำแสง และมีสิทธิ์นำเข้าและส่งออกอิสระบริษัทมีกลุ่มผู้ภักดี ทุ่มเท ฉลาด มีความสามารถทางวิชาชีพและทางเทคนิคที่แข็งแกร่ง มุ่งมั่นที่จะติดตามการพัฒนาและการประยุกต์ใช้ผลิตภัณฑ์การสื่อสารด้วยแสงขั้นสูงของโลกบริษัท R & D, การผลิต, การจัดการของผลิตภัณฑ์หลักคือใยแก้วนำแสง, สายแสง, ตัวรับส่งสัญญาณแสง, โมเด็มแสงและอื่น ๆผลิตภัณฑ์ที่ใช้กันอย่างแพร่หลายในการสื่อสาร พลังงานไฟฟ้า การรถไฟ การทหาร และแผนกอื่น ๆ ที่เกี่ยวข้อง ส่งออกไปยังฝรั่งเศส อินเดีย สิงคโปร์ มาเลเซีย และประเทศอื่น ๆ
ใบรับรองของเรา
เข้าถึง
ROHS
ใบรับรองโทรคมนาคม TLC
การรับรองระบบการจัดการสิ่งแวดล้อม
ISO9001:2000
ใบรับรองสิทธิบัตรรุ่นยูทิลิตี้
คุณภาพและบริการของเรา
ตงกวน TW-SCIE CO., LTD.มุ่งมั่นที่จะนำเสนอผลิตภัณฑ์และบริการเคเบิลใยแก้วนำแสงที่มีคุณภาพสูงสุดแก่ลูกค้าของเราโดย:
1. การประชุมอย่างต่อเนื่องเพื่อคุณภาพและประสิทธิภาพของผลิตภัณฑ์
2. ส่งมอบผลิตภัณฑ์และบริการทันเวลาเพื่อตอบสนองความต้องการของลูกค้า
3. ตรวจสอบให้แน่ใจว่าบุคลากรของเราได้รับการฝึกอบรมอย่างถูกต้องเพื่อให้สามารถให้บริการลูกค้าได้ดียิ่งขึ้น
คำถามใด ๆ โปรดอย่าลังเลที่จะติดต่อเรา!
