สายออปติก opgw สำหรับสาย 220kv 48 แกนสาย Opgw

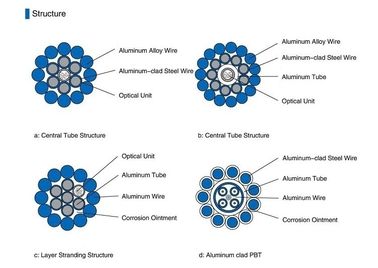

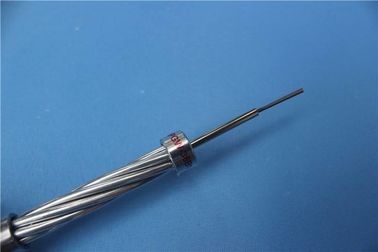

ท่อเหล็กกล้าไร้สนิมตรงกลางล้อมรอบด้วยลวดเหล็กกล้าอลูมิเนียมหุ้มชั้นเดียวหรือสองชั้น (ACS) หรือผสมสายไฟ ACS และลวดอลูมิเนียมอัลลอยด์เป็นสายเคเบิลที่ใช้กันอย่างแพร่หลายมากที่สุด การออกแบบได้รับการปรับให้เข้ากับความต้องการของสายไฟฟ้าที่พบมากที่สุด
แอพพลิเคชั่น
1. สายดินผสมใยแก้วนำแสง [OPGW] เหมาะสำหรับการติดตั้งบนสายไฟใหม่ที่มีฟังก์ชั่นคู่ของสายดินและการสื่อสาร
2.โดยเฉพาะอย่างยิ่งสำหรับการติดตั้งบนสายไฟปกติและสายไฟฟ้าแรงสูงพิเศษ
3. การป้องกันแสงและการนำกระแสไฟฟ้าลัดวงจร
ข้อมูลทางเทคนิค
| รายละเอียดโครงสร้าง | ชื่อว่า | เลขที่ | เส้นผ่านศูนย์กลาง | ||
| ศูนย์ | ลวด AS 20% | 1 | 2.70 | มม | |
| ชั้นที่ 1 | ลวด AS 20% | 4 | 2.70 | มม | |
| ท่อ SUS | 2 | 2.70 | มม | ||
| ชั้นที่ 2 | ลวด AS 20% | 10 | 2.70 | มม | |
| ตามมาตรฐาน IEEE std 1138, IEC 60794-4 | |||||
| หมายเลขไฟเบอร์และประเภท | 48 | G652D | |||
| เส้นผ่านศูนย์กลางมาตรฐาน | 13.50 น | มม | |||
| รองรับส่วนข้าม | 97.30 น | มม.2 | |||
| ส่วนของลวด AS | 97.30 น | มม.2 | |||
| มวลโดยประมาณ | 687.0 | กก./กม | |||
| จัดอันดับความต้านทานแรงดึง | 117.0 | กิโลนิวตัน | |||
| ความตึงเครียดสูงสุดที่อนุญาต (40%RTS) | 46.8 | นิวตัน/มม.2 | |||
| ความเครียดในชีวิตประจำวัน (25% RTS) | 29.3 | นิวตัน/มม.2 | |||
| ความเครียดขอบความเครียด (70% RTS) | 81.9 | นิวตัน/มม.2 | |||
| โมดูลัสของความยืดหยุ่น | 162.0 | เกรดเฉลี่ย | |||
| ค่าสัมประสิทธิ์การยืดตัวเนื่องจากความร้อน | 13.0 | ×10-6/เซลเซียส | |||
| คำนวณความต้านทานไฟฟ้ากระแสตรงที่อุณหภูมิ 20ºC | 0.878 | โอห์ม/กม | |||
| ความจุกระแสไฟฟ้าลัดวงจร (40~200ºC, 0.25 วินาที) | 45.3 | kA2·ส | |||
| อัตราส่วนระหว่างแรงดึงและน้ำหนัก | 17.40 น | กม | |||
| อุณหภูมิ | การติดตั้ง | -10ºC~+50 | องศาเซลเซียส | ||
| พิสัย: | การขนส่งและการดำเนินงาน | -40ºC~+80 | องศาเซลเซียส |
||

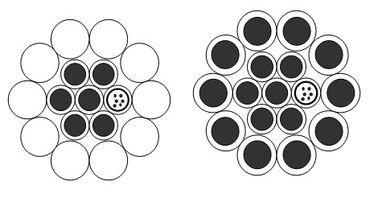

ส่วนข้าม
