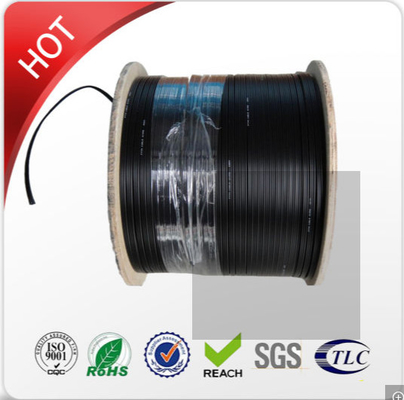

สายเคเบิลใยแก้วนำแสง FTTH กลางแจ้ง 2 แกนการเชื่อมต่ออินเทอร์เน็ตการสื่อสารทางไกลในไฟเบอร์ G657A

ประเภทสายเคเบิล

FTTH (วางสายเคเบิล)

ประเภทไฟเบอร์

เอสเอ็ม G.657A1

แอปพลิเคชัน

การสื่อสารทางไกล, LAN

วิธีการติดตั้งที่แนะนำ

ทางอากาศ

สิ่งแวดล้อม

ในร่มกลางแจ้ง

ช่วงอุณหภูมิ

-40ºC ถึง 70ºC

แบบไฟเบอร์

หน่วย

เอสเอ็ม
G652D

เอสเอ็ม
G657A1

เอสเอ็ม
G657A2

เงื่อนไข

นาโนเมตร

1310/1550

1310/1550

1310/1550

การลดทอน

เดซิเบล/กม

≤0.36/0.23

≤3.5/0.21

≤3.5/0.21

การกระจายตัว

1310nm

Ps/(นาโนเมตร*กม.)

≤18

≤18

≤18

1550นาโนเมตร

Ps/(นาโนเมตร*กม.)

≤22

≤22

≤22

ความยาวคลื่นการกระจายเป็นศูนย์

นาโนเมตร

1312±10

1312±10

1300-1324

ความลาดชันของการกระจายตัวเป็นศูนย์

ps/(นาโนเมตร²×Km)

≤0.091

≤0.090

≤0.092

PMD ไฟเบอร์ส่วนบุคคลสูงสุด

[ps/√กม.]

≤0.2

≤0.2

≤0.2

ค่าลิงค์การออกแบบ PMD

ps/(นาโนเมตร²×Km)

≤0.08

≤0.08

≤0.08

ความยาวคลื่นตัดไฟเบอร์ λc

นาโนเมตร

>=1180,≤1330

>=1180,≤1330

>=1180,≤1330

ความยาวคลื่นตัดสายเคเบิล λcc

นาโนเมตร

≤1260

.....

.....

เอ็ม.เอฟ.ดี

1310nm

อืม

9.2±0.4

9.0±0.4

9.8 ± 0.4

1550นาโนเมตร

อืม

10.4±0.8

10.1±0.5

9.8 ± 0.5

ขั้นตอน (ค่าเฉลี่ยของการวัดแบบสองทิศทาง)

เดซิเบล

≤0.05

≤0.05

≤0.05

ความไม่สม่ำเสมอของความยาวเส้นใยและความไม่ต่อเนื่องของจุด

เดซิเบล

≤0.05

≤0.05

≤0.05

ผลต่างค่าสัมประสิทธิ์การกระจายกลับ

เดซิเบล/กม

≤0.03

≤0.03

≤0.03

ความสม่ำเสมอของการลดทอน

เดซิเบล/กม

≤0.01

≤0.01

≤0.01

เส้นผ่าศูนย์กลางหุ้ม

อืม

125.0±0.1

124.8±0.1

124.8±0.1

การหุ้มแบบไม่กลม

%

≤1.0

≤0.7

≤0.7

เส้นผ่านศูนย์กลางการเคลือบ

อืม

242±7

242±7

242±7

ข้อผิดพลาดในการเคลือบ/แชฟฟินช์ที่จุดศูนย์กลาง

อืม

≤12.0

≤12.0

≤12.0

เคลือบไม่เป็นวงกลม

%

≤6.0

≤6.0

≤6.0

ข้อผิดพลาดศูนย์กลางของแกน/การหุ้ม

อืม

≤0.6

≤0.5

≤0.5

ขด (รัศมี)

อืม

≥4

≥4

≥4

แบบไฟเบอร์

หน่วย

เอสเอ็ม
G652D

เอสเอ็ม
G657A1

เอสเอ็ม
G657A2

เงื่อนไข

นาโนเมตร

1310/1550

1310/1550

1310/1550

การลดทอน

เดซิเบล/กม

≤0.36/0.23

≤3.5/0.21

≤3.5/0.21

การกระจายตัว

1310nm

Ps/(นาโนเมตร*กม.)

≤18

≤18

≤18

1550นาโนเมตร

Ps/(นาโนเมตร*กม.)

≤22

≤22

≤22

ความยาวคลื่นการกระจายเป็นศูนย์

นาโนเมตร

1312±10

1312±10

1300-1324

ความลาดชันของการกระจายตัวเป็นศูนย์

ps/(นาโนเมตร²×Km)

≤0.091

≤0.090

≤0.092

PMD ไฟเบอร์ส่วนบุคคลสูงสุด

[ps/√กม.]

≤0.2

≤0.2

≤0.2

ค่าลิงค์การออกแบบ PMD

ps/(นาโนเมตร²×Km)

≤0.08

≤0.08

≤0.08

ความยาวคลื่นตัดไฟเบอร์ λc

นาโนเมตร

>=1180,≤1330

>=1180,≤1330

>=1180,≤1330

ความยาวคลื่นตัดสายเคเบิล λcc

นาโนเมตร

≤1260

.....

.....

เอ็ม.เอฟ.ดี

1310nm

อืม

9.2±0.4

9.0±0.4

9.8 ± 0.4

1550นาโนเมตร

อืม

10.4±0.8

10.1±0.5

9.8 ± 0.5

ขั้นตอน (ค่าเฉลี่ยของการวัดแบบสองทิศทาง)

เดซิเบล

≤0.05

≤0.05

≤0.05

ความไม่สม่ำเสมอของความยาวเส้นใยและความไม่ต่อเนื่องของจุด

เดซิเบล

≤0.05

≤0.05

≤0.05

ผลต่างค่าสัมประสิทธิ์การกระจายกลับ

เดซิเบล/กม

≤0.03

≤0.03

≤0.03

ความสม่ำเสมอของการลดทอน

เดซิเบล/กม

≤0.01

≤0.01

≤0.01

เส้นผ่าศูนย์กลางหุ้ม

อืม

125.0±0.1

124.8±0.1

124.8±0.1

การหุ้มแบบไม่กลม

%

≤1.0

≤0.7

≤0.7

เส้นผ่านศูนย์กลางการเคลือบ

อืม

242±7

242±7

242±7

ข้อผิดพลาดในการเคลือบศูนย์กลาง

อืม

≤12.0

≤12.0

≤12.0

เคลือบไม่เป็นวงกลม

%

≤6.0

≤6.0

≤6.0

ข้อผิดพลาดศูนย์กลางของแกน/การหุ้ม

อืม

≤0.6

≤0.5

≤0.5

ขด (รัศมี)

อืม

≥4

≥4

≥4

รายการ

คำอธิบาย

หมายเลขรุ่น

FTTH-1 G.657A1-LSZH

1. การนับไฟเบอร์

2 แกน

2. เส้นผ่านศูนย์กลางของสายเคเบิล

2.1±0.1*5.2±0.2มม

3. น้ำหนักสายเคเบิล

17.7กก

4. สมาชิกที่แข็งแกร่ง

-วัสดุ

เหล็ก

-เส้นผ่านศูนย์กลาง

0.45มม.*2

5.เปลือกนอก

-วัสดุ

LSZH

6. การทำเครื่องหมายปลอก

- ประเภทของการทำเครื่องหมาย

การพิมพ์ด้วยเลเซอร์

7. ผู้ส่งสาร

โอดี

1.0มม

วัสดุ

ลวดเหล็ก

รายการ

คำอธิบาย

ช่วงอุณหภูมิการติดตั้ง

-20--+60ºC

อุณหภูมิในการทำงานและการขนส่ง

-40-+70ºC

รัศมีการดัดต่ำสุด(มิลลิเมตร)

ระยะยาว

10ด

ช่วงเวลาสั้น ๆ

20D

ความต้านแรงดึงที่อนุญาต(N)

ระยะยาว

300

ช่วงเวลาสั้น ๆ

600

โหลดบด (N/100 มม.)

ระยะยาว

1100

ช่วงเวลาสั้น ๆ

2200
