ประเภทสายเคเบิล	FTTH (วางสายเคเบิล)
ประเภทไฟเบอร์	เอสเอ็ม G.657A1
แอปพลิเคชัน	การสื่อสารทางไกล, LAN
วิธีการติดตั้งที่แนะนำ	ทางอากาศ
สิ่งแวดล้อม	ในร่มกลางแจ้ง
ช่วงอุณหภูมิ	-40ºC ถึง 70ºC

แบบไฟเบอร์			หน่วย	เอสเอ็ม G652D	เอสเอ็ม G657A1	เอสเอ็ม G657A2
เงื่อนไข			นาโนเมตร	1310/1550	1310/1550	1310/1550
การลดทอน			เดซิเบล/กม	≤0.36/0.23	≤3.5/0.21	≤3.5/0.21
การกระจายตัว		1310nm	Ps/(นาโนเมตร*กม.)	≤18	≤18	≤18
การกระจายตัว		1550นาโนเมตร	Ps/(นาโนเมตร*กม.)	≤22	≤22	≤22
ความยาวคลื่นการกระจายเป็นศูนย์			นาโนเมตร	1312±10	1312±10	1300-1324
ความลาดชันของการกระจายตัวเป็นศูนย์			ps/(นาโนเมตร²×Km)	≤0.091	≤0.090	≤0.092
PMD ไฟเบอร์ส่วนบุคคลสูงสุด			[ps/√กม.]	≤0.2	≤0.2	≤0.2
ค่าลิงค์การออกแบบ PMD			ps/(นาโนเมตร²×Km)	≤0.08	≤0.08	≤0.08
ความยาวคลื่นตัดไฟเบอร์ λc			นาโนเมตร	>=1180,≤1330	>=1180,≤1330	>=1180,≤1330
ความยาวคลื่นตัดสายเคเบิล λcc			นาโนเมตร	≤1260	.....	.....
เอ็ม.เอฟ.ดี	1310nm		อืม	9.2±0.4	9.0±0.4	9.8 ± 0.4
เอ็ม.เอฟ.ดี	1550นาโนเมตร		อืม	10.4±0.8	10.1±0.5	9.8 ± 0.5
ขั้นตอน (ค่าเฉลี่ยของการวัดแบบสองทิศทาง)			เดซิเบล	≤0.05	≤0.05	≤0.05
ความไม่สม่ำเสมอของความยาวเส้นใยและความไม่ต่อเนื่องของจุด			เดซิเบล	≤0.05	≤0.05	≤0.05
ผลต่างค่าสัมประสิทธิ์การกระจายกลับ			เดซิเบล/กม	≤0.03	≤0.03	≤0.03
ความสม่ำเสมอของการลดทอน			เดซิเบล/กม	≤0.01	≤0.01	≤0.01
เส้นผ่าศูนย์กลางหุ้ม			อืม	125.0±0.1	124.8±0.1	124.8±0.1
การหุ้มแบบไม่กลม			%	≤1.0	≤0.7	≤0.7
เส้นผ่านศูนย์กลางการเคลือบ			อืม	242±7	242±7	242±7
ข้อผิดพลาดในการเคลือบ/แชฟฟินช์ที่จุดศูนย์กลาง			อืม	≤12.0	≤12.0	≤12.0
เคลือบไม่เป็นวงกลม			%	≤6.0	≤6.0	≤6.0
ข้อผิดพลาดศูนย์กลางของแกน/การหุ้ม			อืม	≤0.6	≤0.5	≤0.5
ขด (รัศมี)			อืม	≥4	≥4	≥4
แบบไฟเบอร์			หน่วย	เอสเอ็ม G652D	เอสเอ็ม G657A1	เอสเอ็ม G657A2
เงื่อนไข			นาโนเมตร	1310/1550	1310/1550	1310/1550
การลดทอน			เดซิเบล/กม	≤0.36/0.23	≤3.5/0.21	≤3.5/0.21
การกระจายตัว		1310nm	Ps/(นาโนเมตร*กม.)	≤18	≤18	≤18
การกระจายตัว		1550นาโนเมตร	Ps/(นาโนเมตร*กม.)	≤22	≤22	≤22
ความยาวคลื่นการกระจายเป็นศูนย์			นาโนเมตร	1312±10	1312±10	1300-1324
ความลาดชันของการกระจายตัวเป็นศูนย์			ps/(นาโนเมตร²×Km)	≤0.091	≤0.090	≤0.092
PMD ไฟเบอร์ส่วนบุคคลสูงสุด			[ps/√กม.]	≤0.2	≤0.2	≤0.2
ค่าลิงค์การออกแบบ PMD			ps/(นาโนเมตร²×Km)	≤0.08	≤0.08	≤0.08
ความยาวคลื่นตัดไฟเบอร์ λc			นาโนเมตร	>=1180,≤1330	>=1180,≤1330	>=1180,≤1330
ความยาวคลื่นตัดสายเคเบิล λcc			นาโนเมตร	≤1260	.....	.....
เอ็ม.เอฟ.ดี	1310nm		อืม	9.2±0.4	9.0±0.4	9.8 ± 0.4
เอ็ม.เอฟ.ดี	1550นาโนเมตร		อืม	10.4±0.8	10.1±0.5	9.8 ± 0.5
ขั้นตอน (ค่าเฉลี่ยของการวัดแบบสองทิศทาง)			เดซิเบล	≤0.05	≤0.05	≤0.05
ความไม่สม่ำเสมอของความยาวเส้นใยและความไม่ต่อเนื่องของจุด			เดซิเบล	≤0.05	≤0.05	≤0.05
ผลต่างค่าสัมประสิทธิ์การกระจายกลับ			เดซิเบล/กม	≤0.03	≤0.03	≤0.03
ความสม่ำเสมอของการลดทอน			เดซิเบล/กม	≤0.01	≤0.01	≤0.01
เส้นผ่าศูนย์กลางหุ้ม			อืม	125.0±0.1	124.8±0.1	124.8±0.1
การหุ้มแบบไม่กลม			%	≤1.0	≤0.7	≤0.7
เส้นผ่านศูนย์กลางการเคลือบ			อืม	242±7	242±7	242±7
ข้อผิดพลาดในการเคลือบศูนย์กลาง			อืม	≤12.0	≤12.0	≤12.0
เคลือบไม่เป็นวงกลม			%	≤6.0	≤6.0	≤6.0
ข้อผิดพลาดศูนย์กลางของแกน/การหุ้ม			อืม	≤0.6	≤0.5	≤0.5
ขด (รัศมี)			อืม	≥4	≥4	≥4

เลขที่	1	2	3	4	5	6
สี	สีฟ้า	ส้ม	สีเขียว	สีน้ำตาล	กระดานชนวน	สีขาว
เลขที่	7	8	9	10	11	12
สี	สีแดง	สีดำ	สีเหลือง	สีม่วง	สีชมพู	อควา

รายการ	คำอธิบาย
หมายเลขรุ่น	FTTH-1 G.657A1-LSZH
1. การนับไฟเบอร์	2 แกน
2. เส้นผ่านศูนย์กลางของสายเคเบิล	2.1±0.1*5.2±0.2มม
3. น้ำหนักสายเคเบิล	17.7กก
4. สมาชิกที่แข็งแกร่ง
-วัสดุ	เหล็ก
-เส้นผ่านศูนย์กลาง	0.45มม.*2
5.เปลือกนอก
-วัสดุ	LSZH
6. การทำเครื่องหมายปลอก
- ประเภทของการทำเครื่องหมาย	การพิมพ์ด้วยเลเซอร์
7. ผู้ส่งสาร
โอดี	1.0มม
วัสดุ	ลวดเหล็ก

รายการ		คำอธิบาย
ช่วงอุณหภูมิการติดตั้ง		-20--+60ºC
อุณหภูมิในการทำงานและการขนส่ง		-40-+70ºC
รัศมีการดัดต่ำสุด(มิลลิเมตร)	ระยะยาว	10ด
รัศมีการดัดต่ำสุด(มิลลิเมตร)	ช่วงเวลาสั้น ๆ	20D
ความต้านแรงดึงที่อนุญาต(N)	ระยะยาว	300
ความต้านแรงดึงที่อนุญาต(N)	ช่วงเวลาสั้น ๆ	600
โหลดบด (N/100 มม.)	ระยะยาว	1100
โหลดบด (N/100 มม.)	ช่วงเวลาสั้น ๆ	2200

โทร :	18822950698
แฟกซ์ :	86-0755-89979963

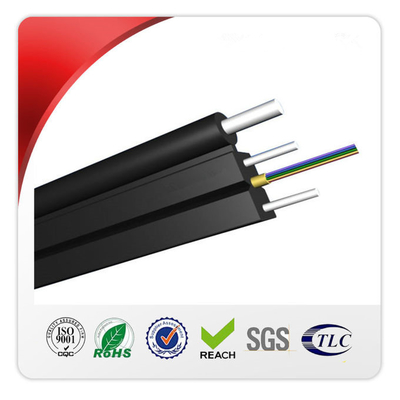

รหัส HS กลางแจ้ง 2 แกน 8544700000 พร้อมลวดเหล็กเสริมสายเคเบิล FTTH ในอาคาร
