สายเคเบิลใยแก้วนำแสง GYTA53 หุ้มเกราะคู่กลางแจ้งโหมดเดียวใยแก้วนำแสง

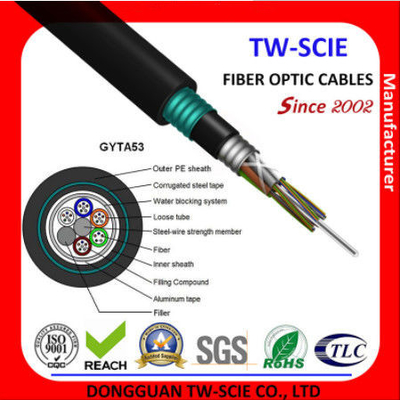

โครงสร้างของสายเคเบิลออปติคัล GYTA53 เป็นไฟเบอร์ออปติคัล 250µm ถูกเสียบเข้าไปในท่อหลวมของวัสดุโมดูลัสสูงหลอดหลวมเต็มไปด้วยสารเติมเจลสมาชิกความแข็งแรงส่วนกลางเป็นสมาชิกความแข็งแรงของโลหะสำหรับสายเคเบิลใยแก้วนำแสงบางประเภท ส่วนประกอบความแข็งแรงส่วนกลางจะถูกอัดด้วยปลอกด้านใน PEเคสแบบหลวม (และเชือกสำหรับอุด) ถูกพันรอบส่วนเสริมความแข็งแรงเข้ากับแกนเคเบิลทรงกลมขนาดกะทัดรัดซึ่งบรรจุด้วยวัสดุปิดกั้นน้ำเพื่อป้องกันไม่ให้น้ำซึมเข้า(APL) บรรจุตามยาวและอัดขึ้นรูปด้วยปลอกด้านใน PEและ PSP จะถูกนำไปใช้ตามยาวเหนือปลอก PE ออก
แอปพลิเคชัน
1. การฝังโดยตรงหรือการกระจายท่อกลางแจ้ง
2. การสื่อสารทางไกลและเครือข่ายท้องถิ่น
3.ระบบสายไฟแบบมัลติคอร์ในศูนย์ข้อมูล
ลักษณะเฉพาะ
1. เทปเหล็กเสริมความแข็งแรง
2. ฟิลเลอร์ปกป้องเทปใยเหล็กท่อ amored
3. สมรรถนะทางกลและสิ่งแวดล้อมที่ยอดเยี่ยม
4. โครงสร้างที่กะทัดรัดน้ำหนักเบา
5. การติดตั้งที่สะดวกและใช้งานง่าย
6.ระบบกั้นน้ำอย่างดี
7. ฝักคู่
| รายการ | คำอธิบาย | ||||||
| จำนวนไฟเบอร์ | 2-288คอร์ | ||||||
| ไฟเบอร์ | พิมพ์ | G652D/G657A/OM1/OM2/OM3/OM4 | |||||
| เส้นผ่านศูนย์กลาง | 250µm | ||||||
| สมาชิกความแรง | วัสดุ | เทปเหล็กและอีแก้ว | |||||
| ปลอกด้านใน | วัสดุ | วิชาพลศึกษา | |||||
| เส้นผ่านศูนย์กลาง | / | ||||||
| เปลือกนอก | วัสดุ | วิชาพลศึกษา | |||||
| เส้นผ่านศูนย์กลาง | 12.5~16.5มม | ||||||
| ขนาดสายไฟ (สูง * กว้าง) | / | ||||||
| น้ำหนักสาย | 155~255KG±1KG | ||||||
| ช่วงอุณหภูมิการติดตั้ง (ºC) | -20+60 | ||||||
| อุณหภูมิการทำงานและการขนส่ง (ºC) | -40+70 | ||||||
| รัศมีการดัดต่ำสุด(มิลลิเมตร) | ระยะยาว | 10ด | |||||
| การดัดขั้นต่ำ รัศมี (มม.) |
ช่วงเวลาสั้น ๆ | 20D | |||||
| ขั้นต่ำที่อนุญาต ความต้านแรงดึง (N) |
ระยะยาว | 3000 | |||||
| ขั้นต่ำที่อนุญาต ความต้านแรงดึง (N) |
ช่วงเวลาสั้น ๆ | 4000 | |||||
| โหลดบด (N/100 มม.) | ระยะยาว | 300 | |||||
| โหลดบด (N/100 มม.) | ช่วงเวลาสั้น ๆ | 1,000 | |||||
| แบบไฟเบอร์ | หน่วย | เอสเอ็ม G652 |
เอสเอ็ม G652D |
มม 50/125 |
มม 62.5/125 |
มม OM3-300 |
|
| เงื่อนไข | นาโนเมตร | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| การลดทอน | เดซิเบล/กม | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| ความผิดปกติ | 1550นาโนเมตร | Ps/(นาโนเมตร*กม.) | ---- | ≤18 | ---- | ---- | ความผิดปกติ |
| 1625นาโนเมตร | Ps/(นาโนเมตร*กม.) | ---- | ≤22 | ---- | ---- | ||
| แบนด์วิธ | 850นาโนเมตร | เมกะเฮิรตซ์.กม | ---- | ---- | >=400 | >=160 | แบนด์วิธ |
| 1300นาโนเมตร | เมกะเฮิรตซ์.กม | ---- | ---- | >=800 | >=500 | ||
| ความยาวคลื่นการกระจายเป็นศูนย์ | นาโนเมตร | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >= 1295, ≤1320 |
|
| ความลาดเอียงเป็นศูนย์ | นาโนเมตร | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD ไฟเบอร์ส่วนบุคคลสูงสุด | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| ค่าลิงค์การออกแบบ PMD | Ps(นาโนเมตร*k เมตร) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| ความยาวคลื่นตัดไฟเบอร์ λc | นาโนเมตร | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
| ปิดสายเคเบิล ความยาวคลื่น λcc |
นาโนเมตร | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| เอ็ม.เอฟ.ดี | 1310nm | อืม | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550นาโนเมตร | อืม | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| ตัวเลข รูรับแสง (NA) |
---- | ---- | 0.200+/ -0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| ขั้นตอน (หมายถึงแบบสองทิศทาง การวัด) |
เดซิเบล | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความผิดปกติของไฟเบอร์ ความยาวและจุด |
เดซิเบล | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความไม่ต่อเนื่อง | |||||||
| ความแตกต่างกระจายกลับ ค่าสัมประสิทธิ์ |
เดซิเบล/กม | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| ความสม่ำเสมอของการลดทอน | เดซิเบล/กม | ≤0.01 | ≤0.01 | ||||
| ขนาดแกน | อืม | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| เส้นผ่าศูนย์กลางหุ้ม | อืม | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| การหุ้มแบบไม่กลม | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| เส้นผ่านศูนย์กลางการเคลือบ | อืม | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| การเคลือบ/แชฟฟินช์ ข้อผิดพลาดศูนย์กลาง |
อืม | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| เคลือบไม่เป็นวงกลม | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| ข้อผิดพลาดศูนย์กลางของแกน/การหุ้ม | อืม | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| ขด (รัศมี) | อืม | ≤4 | ≤4 | ---- | ---- | ---- | |
ข้อดีของเรา:
องค์กรที่มีความซื่อสัตย์สูง (ลูกค้าประจำ 90%)
คุณภาพสูงด้วยราคาที่แข่งขันได้ (ผู้ผลิตมืออาชีพ)
เวลาจัดส่งที่สั้นที่สุด
QC: ISO 9002, ROHS, UL, ถึง
ขั้นต่ำคือ 1KM
ห้องปฏิบัติการทดสอบพิเศษ
มีตัวอย่างให้ฟรี
กำหนดเอง
