สายไฟฟ้าไฟเบอร์ออปติก GYTC8s แบบสนับสนุนตัวเองภายนอก
การใช้งาน:
☆.รับรองสําหรับการจําหน่ายภายนอก
☆.เหมาะสําหรับวิธีช่องอากาศและวิธีฝัง
☆.การสื่อสารในเครือข่ายระยะไกลและบริเวณท้องถิ่น
ลักษณะ:
☆.สแตนเลสหรือสแตนเลสไกวานิเซส สนับสนุนตัวเอง
☆.ความสามารถด้านกลและสิ่งแวดล้อมที่ดีที่สุด
☆.จํานวนเส้นใย: 2-24 หลัก
โครงการการจัดสรรเส้นใย
| จํานวนเส้นใย | จํานวนท่อ | สายใยต่อท่อ | ประเภทเส้นใย |
| 2 | 1 | 2 F/Tube | SM G652D MM 50/125 MM 62.5/125 |
| 4 | 1 | 4 F/Tube | |
| 6 | 1 | 6 F/Tube | |
| 8 | 1 | 8 F/Tube | |
| 12 | 1 | 12 F/Tube | |
| 24 | 1 | 24 F/ ท่อ |

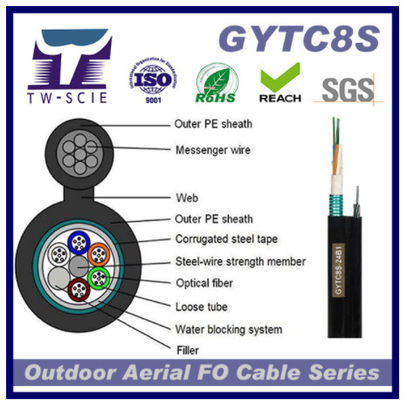

รายละเอียดการก่อสร้างสายไฟฟ้า
| รายการ | คําอธิบาย | |
| จํานวนเส้นใย | 2 คอร์ถึง 24 คอร์ | |
| สมาชิกความแข็งแรงของเครื่องเชื่อม | วัสดุ | สายเหล็กเหล็กกระปุก |
| กว้าง | 1.2 มิลลิเมตร | |
| ท่อลอย | สาร | PBT |
| กว้าง | ฟี2.0-28 | |
| การเติมเคเบิล | สาร | สารประกอบบรรจุสายไฟฟ้า |
| ผนังภายนอก | สาร | HDPE |
| กว้าง | 1.7±0.2 มิลลิเมตร | |
คุณสมบัติทางกลของสายไฟฟ้า
| รายการ | กว้างเคเบิล | น้ําหนัก | |
| 2 คอร์ถึง 24 คอร์ | 3.2*7.2 มิลลิเมตร | 70 กิโลกรัม/กม | |
| ระยะอุณหภูมิการติดตั้ง | -15 - +60 | ||
| อุณหภูมิการใช้งานและการขนส่ง | -40-+70 | ||
| Rec.daily max ความดันการทํางาน | 1500 N | ||
| สูงสุด ความดันการทํางานที่อนุญาต | 600 N | ||
| ขั้นต่ํารัศมีโค้ง ((มม)) | การปฏิบัติงาน | 10D mm | |
| การติดตั้ง | 20D mm | ||
| ภาระเสริม | 00,5% - 0,7% | ||
| ไอซ์ | 5 มม | ||
| ความเร็วลม | 35m/s | ||
ลักษณะของเส้นใย
| สไตล์เส้นใย | หน่วย | SM G652D | MM 50/125 | MM 62.5/125 | ||
| สภาพ | nm | 1310/1550 | 850/1300 | 850/1300 | ||
| การลดความแรง | dB/km | ≤ 0.36 / 0.23 | ≤3.0/1.0 | ≤3.0/1.0 | ||
| การกระจาย | 1310nm | PS/(nm*km) | ≥-3.4 ≤34 | ..... | ..... | |
| 1550nm | PS/(nm*km) | ≤ 18 | ..... | ..... | ||
| 1625nm | PS/(nm*km) | ≤ 22 | ||||
| ความกว้างแบนด์วิธ | 850nm | MHZ. KM | ..... | >= 400 | >= 160 | |
| 1300nm | MHZ. KM | ..... | >= 800 | >= 500 | ||
| ความยาวคลื่นการกระจาย 0 | nm | >=1302,≤1322 | ..... | ..... | ||
| ความชันการกระจายที่ 0 | PS ((nm2*km) | ≤0.091 | ..... | ..... | ||
| PMD สายใยส่วนตัวสูงสุด | Ps√km | ≤0.2 | ..... | ..... | ||
| ค่าเชื่อมต่อการออกแบบ PMD | Ps√km | ≤0.08 | ..... | ..... | ||
| ความยาวคลื่นตัดเส้นใย λc | nm | >=1180,≤1330 | ..... | ..... | ||
| ความยาวคลื่นตัดเคเบิล λcc | nm | ≤ 1260 | ..... | ..... | ||
| MFD | 1310nm | อืมม | 9.2±04 | ..... | ..... | |
| 1550nm | อืมม | 100.4±0.8 | ..... | ..... | ||
| อุปกรณ์ประกอบการ | ...... | 0.200±0015 | 0.275±0.015 | |||
| ขั้นตอน ((ค่าเฉลี่ยของการวัดสองทิศทาง) | dB | ≤0.05 | ≤0.10 | ≤0.10 | ||
| ความผิดปกติในความยาวของเส้นใยและจุดไม่ต่อเนื่อง | dB | ≤0.05 | ≤0.10 | ≤0.10 | ||
| คออฟเฟกชันการสับสนความแตกต่าง | dB/km | ≤0.03 | ≤0.08 | ≤0.10 | ||
| ความเหมือนกันในการลดความหนา | dB/km | ≤0.01 | ... | ... | ||
| กว้างของแกน | อืมม | ...... | 50±10 | 62.5±25 | ||
| กว้างคลุม | อืมม | 125.0±01 | 125.0±01 | 125.0±01 | ||
| การเคลือบไม่เป็นวงกลม | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ||
| กว้างคลุม | อืมม | 242±7 | 242±7 | 242±7 | ||
| ความผิดพลาดการเคลือบ / ชาฟินช์ | อืมม | ≤ 120 | ≤ 120 | ≤ 120 | ||
| การเคลือบที่ไม่เป็นวงกลม | % | ≤60 | ≤60 | ≤60 | ||
| ความผิดพลาดของแกน / ผนัง | อืมม | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ||
| สายโค้ง (รัศมี) | อืมม | ≤4 | ..... | ..... | ||
|
แท็ก: สายพัดตัวเอง รูป 8, 24 หลัก
