ข้อมูลจำเพาะทางเทคนิคสำหรับสายเคเบิลใยแก้วนำแสง

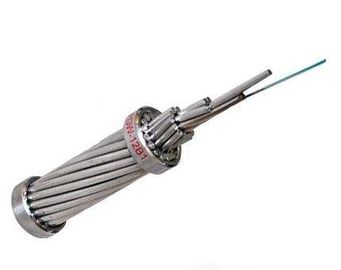

สายกราวด์แบบออปติก (หรือที่เรียกว่า OPGW หรือในมาตรฐาน IEEE คือสายกราวด์เหนือศีรษะแบบผสมใยแก้วนำแสง) เป็นสายเคเบิลชนิดหนึ่งที่ใช้ในสายไฟเหนือศีรษะสายเคเบิลดังกล่าวรวมการทำงานของสายดินและการสื่อสารมีโครงสร้างท่อเหล็กสแตนเลสกลางและโครงสร้างการพันชั้นสายเคเบิล OPGW มีโครงสร้างท่อที่มีใยแก้วนำแสงหนึ่งเส้นหรือมากกว่าอยู่ภายใน ล้อมรอบด้วยลวดเหล็กหุ้มอะลูมิเนียม (ACS) ชั้นเดียวหรือสองชั้น หรือสายไฟ ACS แบบผสมและลวดโลหะผสมอลูมิเนียมสายเคเบิล OPGW อยู่ระหว่างยอดเสาไฟฟ้าแรงสูงส่วนนำไฟฟ้าของสายเคเบิลทำหน้าที่ยึดเสาที่อยู่ติดกันกับพื้นดิน และป้องกันตัวนำไฟฟ้าแรงสูงจากฟ้าผ่าใยแก้วนำแสงภายในสายเคเบิลสามารถใช้สำหรับการส่งข้อมูลความเร็วสูง ทั้งเพื่อวัตถุประสงค์ในการป้องกันและควบคุมสายส่งสัญญาณของยูทิลิตี้ไฟฟ้าเอง สำหรับการสื่อสารด้วยเสียงและข้อมูลของยูทิลิตี้เอง หรืออาจให้เช่าหรือขายให้กับบุคคลที่สาม เพื่อเป็นโครงข่ายใยแก้วความเร็วสูงเชื่อมต่อระหว่างเมืองในการสร้าง OPGW จะต้องตัดไฟ ทำให้มีการสูญเสียมากขึ้น ดังนั้น OPGW จึงต้องใช้ในการสร้างสายแรงดันสูงมากกว่า 110KV
คุณสมบัติและความได้เปรียบ
1. เปลี่ยนสายดินที่มีอยู่เดิม ปรับปรุงสายสื่อสารของระบบไฟฟ้า
2. แผนซิงโครนัสและการออกแบบสายดินเมื่อต้องสร้างสายไฟฟ้าทางอากาศใหม่
3. ให้หน่วยไฟเบอร์ท่อสแตนเลสพร้อมการป้องกันที่ดีที่สุด
4. ดำเนินการกระแสไฟฟ้าลัดวงจรผิดพลาดขนาดใหญ่และให้การป้องกันฟ้าผ่า
5. เหมาะสำหรับงานในระบบ hih fiber count และสายไฟฟ้าแรงสูงพิเศษ
6. จับคู่กับความตึงที่เหมาะสมของลวดกรองแบบแยกส่วน
แอปพลิเคชัน
สายกราวด์ผสมใยแก้วนำแสง [OPGW] เหมาะสำหรับการติดตั้งบนสายไฟใหม่ที่มีฟังก์ชันคู่ของสายกราวด์และการสื่อสารโดยเฉพาะอย่างยิ่งสำหรับการติดตั้งบนสายไฟปกติและสายไฟฟ้าแรงสูงพิเศษOPGW สามารถแทนที่สายกราวด์แบบเดิมของสายไฟเก่าด้วยการเพิ่มฟังก์ชันการสื่อสารด้วยไฟเบอร์พวกเขานำกระแสไฟฟ้าลัดวงจรและให้การป้องกันฟ้าผ่า
ใยแก้วนำแสง ลักษณะเฉพาะ
ลักษณะทางแสง เรขาคณิต ทางกล และสภาพแวดล้อมของใยแก้วนำแสง ITU-T G.652.D จะต้องเป็นไปตามตารางด้านล่าง:
| ลักษณะเฉพาะ | ค่าที่ระบุ | หน่วย | ||
| ลักษณะทางแสง | ||||
| เส้นผ่านศูนย์กลางของโหมด | ที่ 1310nm | 9.1 ± 0.5 | มม | |
| ที่ 1550nm | 10.3 ± 0.7 | มม | ||
| ค่าสัมประสิทธิ์การลดทอน | ที่ 1310nm | ≤0.36 | เดซิเบล/กม | |
| ที่ 1550nm | ≤0.23 | เดซิเบล/กม | ||
| การลดทอนความไม่สม่ำเสมอ | ≤0.05 | เดซิเบล | ||
| ความยาวคลื่นการกระจายตัวเป็นศูนย์ ( λ0) | 1300～1324 | นาโนเมตร | ||
| ความชันการกระจายตัวสูงสุดเป็นศูนย์ (S0สูงสุด) | ≤0.092 | ps/(นาโนเมตร2·กม.) | ||
| ค่าสัมประสิทธิ์การกระจายโหมดโพลาไรซ์ (PMDถาม) | ≤0.2 |  |
||
| ความยาวคลื่นจุดตัด ( λซีซี) | ≤1260 | นาโนเมตร | ||
| ค่าสัมประสิทธิ์การกระจายตัว | 1288～1339nm | ≤3.5 | ps/(นาโนเมตร·กม.) | |
| 1550นาโนเมตร | ≤18 | ps/(นาโนเมตร·กม.) | ||
| ดัชนีการหักเหของกลุ่มที่มีประสิทธิภาพ (Nผล) | ที่ 1310nm | 1.466 | － | |
| ที่ 1550nm | 1.467 | － | ||
| ลักษณะทางเรขาคณิต | ||||
| เส้นผ่าศูนย์กลางหุ้ม | 125.0±1.0 | มม | ||
| การหุ้มแบบไม่กลม | ≤1.0 | % | ||
| เส้นผ่านศูนย์กลางการเคลือบ | 245.0±10.0 | มม | ||
| ข้อผิดพลาดศูนย์กลางของการเคลือบผิวหุ้ม | ≤12.0 | มม | ||
| การเคลือบผิวไม่กลม | ≤6.0 | % | ||
| ข้อผิดพลาดเกี่ยวกับศูนย์กลางของแกนกลาง | ≤0.8 | มม | ||
| ข้อผิดพลาดศูนย์กลางของการหุ้ม / การเคลือบ | ≤12.0 | มม | ||
| ลักษณะทางกล | ||||
| ดัดผม | ≥4 | ม | ||
| พิสูจน์ความเครียด | ≥0.69 | เกรดเฉลี่ย | ||
| แรงแถบเคลือบ | ค่าเฉลี่ย | 1.0-5.0 | เอ็น | |
| มูลค่าสูงสุด | 1.3-8.9 | เอ็น | ||
| การสูญเสียการดัดมาโคร | Ф60มม., 100 วงกลม, ที่ 1550 นาโนเมตร | ≤0.05 | เดซิเบล | |
| Ф32mm, 1 วงกลม, ที่ 1550nm | ≤0.05 | เดซิเบล | ||
ลักษณะเฉพาะของเคเบิ้ล
โครงสร้างและพารามิเตอร์ของสายเคเบิล
สายกราวด์เหนือศีรษะทำจากลวดเหล็กหุ้มอะลูมิเนียม (AS) และท่อเหล็กกล้าไร้สนิมที่มีใยแก้วนำแสง
3.2ประเภทสายเคเบิล: OPGW-48B1.3-190[205;185.4]
3.2.1 ภาพตัดขวางของ OPGW
| โครงสร้าง | วัสดุ | เลขที่ | เส้นผ่านศูนย์กลางของวัสดุ | ||
| ไฟเบอร์ | G.652.ด | 48 | |||
| ศูนย์ | ลวด AS 20% | 1 | เส้นผ่านศูนย์กลาง | 4.0มม | |
| ชั้นที่ 1 | ท่อ SUS | 4 | เส้นผ่านศูนย์กลาง | 4.0มม | |
| ลวด AS 20% | 2 | เส้นผ่านศูนย์กลาง | 4.0มม | ||
| ชั้นที่ 2 | ลวด AS 20% | 12 | เส้นผ่านศูนย์กลาง | 4.0มม | |
| รายการ | ข้อมูลทางเทคนิค | ||
| ควั่น | แกน, ชั้น 1, ชั้น 2 | ||
| ทิศทางการควั่น | ชั้นนอกเป็นขวามือ | ||
| เส้นผ่านศูนย์กลางของสายเคเบิล (ขนาดเกลียว) | 20.0มม | ||
| น้ำหนักสายเคเบิล (โดยประมาณ) | 1365กก./กม | ||
| รองรับส่วนข้าม | AS ลวด | 188.5มม2 | |
| จัดอันดับความต้านทานแรงดึง (RTS) | 205kN | ||
| โมดูลัสความยืดหยุ่น (E-Modulus) | 162.0kN/มม2 | ||
| ค่าสัมประสิทธิ์การยืดตัวเนื่องจากความร้อน | 13.0×10-6/เค | ||
| ความเครียดในการทำงานสูงสุด (40%RTS) | 82.0kN | ||
| ความเครียดในชีวิตประจำวัน(EDS)(18%～25%RTS) | 36.9~51.25kN | ||
| ความต้านทาน DC ที่ 20 ℃ | 0.442 โอห์ม/กม | ||
| กระแสเวลาสั้น (1.0 วินาที, 40℃～200℃) | 13.62kA | ||
| ความจุปัจจุบันในเวลาอันสั้น I2ที | 185.4kA²s | ||
| รัศมีการดัดขั้นต่ำ | การติดตั้ง | 30 เท่าของเส้นผ่านศูนย์กลางของสายเคเบิล | |
| การดำเนินการ | 15 เท่าของเส้นผ่านศูนย์กลางของสายเคเบิล | ||
| ช่วงอุณหภูมิ | การติดตั้ง | -10℃~+60℃ | |
| การจัดเก็บและการขนส่ง | -40℃~+60℃ | ||
| การดำเนินการ | -40℃~+80℃ | ||
ฉไอเบอร์และแอลห่านตยูบี คสีบัตรประจำตัว
ท่อไฟเบอร์และท่อหลวมแต่ละชิ้นต้องเป็นไปตามมาตรฐาน TIA/EIA-598-A และรหัสสีดังต่อไปนี้
ท่อเหล็ก 1 (เส้นใย No.1-12) : ใยแก้วนำแสงโหมดเดียว (SM)
สีไฟเบอร์
| เลขที่. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| สี | สีฟ้า | ส้ม | สีเขียว | สีน้ำตาล | สีเทา | สีขาว | สีแดง | ธรรมชาติ | สีเหลือง | สีม่วง | สีชมพู | อควา |
ท่อเหล็ก 2 (เส้นใย No.13-24) : ใยแก้วนำแสงโหมดเดียว (SM)
ตัวติดตามสีดำหนึ่งตัว (ระยะพิทช์ 50 มม.)
| เลขที่. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| สี | สีฟ้า | ส้ม | สีเขียว | สีน้ำตาล | สีเทา | สีขาว | สีแดง | ธรรมชาติ | สีเหลือง | สีม่วง | สีชมพู | อควา |
ท่อเหล็ก 3 (เส้นใย No.25-36) : ใยแก้วนำแสงโหมดเดียว (SM)
ตัวติดตามสีดำหนึ่งตัว (ระยะพิทช์ 100 มม.)
| เลขที่. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| สี | สีฟ้า | ส้ม | สีเขียว | สีน้ำตาล | สีเทา | สีขาว | สีแดง | ธรรมชาติ | สีเหลือง | สีม่วง | สีชมพู | อควา |
ท่อเหล็ก 4 (เส้นใย No.37-48) : ใยแก้วนำแสงโหมดเดียว (SM)
ตัวติดตามสีดำหนึ่งตัว (ระยะพิทช์ 150 มม.)
| เลขที่. | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| สี | สีฟ้า | ส้ม | สีเขียว | สีน้ำตาล | สีเทา | สีขาว | สีแดง | ธรรมชาติ | สีเหลือง | สีม่วง | สีชมพู | อควา |
การบรรจุและการจัดส่ง
OPGW จะต้องพันให้แน่นและสม่ำเสมอบนรอกไม้-เหล็กที่แข็งแรง ซึ่งเป็นไปตาม ANSI/AA 53-1981 หรือเทียบเท่ารอกจะต้องถูกติดด้วยไม้ระแนงเหล็กที่แข็งแรงเพื่อป้องกัน OPGW จากความเสียหายในการขนส่ง การจัดการ การจัดเก็บ และการร้อยเชือกตามปกติ
ภาพวาดของรีล
ตามความยาวของสายเคเบิล เราเลือกรอกประเภทต่างๆ (D,d,b,w1,w2) สำหรับโหลดสายเคเบิล
