สายเคเบิลไฟเบอร์ออปติกพันท่อหลวมโดยตรงของ GYTA53
คำแนะนำของสายเคเบิลใยแก้วนำแสงหุ้มเกราะ GYTA คือโหมดเดียวหรือหลายโหมดที่เสียบเข้ากับท่ออย่างหลวม ๆ โดยพลาสติกของ moudle สูงบรรจุสารปิดกั้น warting ในท่อส่วนประกอบความแข็งแรงของโลหะชิ้นเดียวอยู่ตรงกลางของสายเคเบิล เพิ่มชั้นของปลอกโพลีเอทิลีนสำหรับแกนของสายเคเบิลไฟเบอร์บางส่วน (หากจำเป็น)ท่อหลวมและสารเติมถูกมัดให้แน่นด้วยม้วนสมาชิกความแข็งแรงของโลหะตรงกลางเป็นสายเคเบิลทรงกระบอกบรรจุด้วยปลอก PE หลังเทปพลาสติกหุ้มเกราะ บรรจุด้วยปลอก PE หลังเหล็กโพลีเอทิลีนหุ้มเกราะสองชั้น

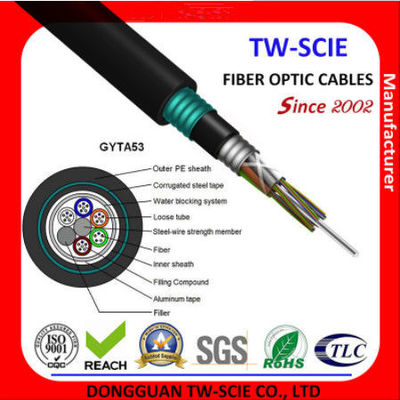

คำอธิบายสายเคเบิลจากภายในสู่ภายนอก
1. ไฟเบอร์
2. ลวดเหล็กเสริมความแข็งแกร่งของสมาชิก
3. ท่อหลวม
4. ปลอกด้านใน
5. ระบบกั้นน้ำ
6. สารเติมแต่ง
7. เทปเหล็กลูกฟูก
8. เปลือกนอก
ลักษณะเฉพาะ
1. เทปเหล็กเสริมความแข็งแรง
2. ฟิลเลอร์ปกป้องเทปใยเหล็กท่อ amored
3. สมรรถนะทางกลและสิ่งแวดล้อมที่ยอดเยี่ยม
4. โครงสร้างที่กะทัดรัดน้ำหนักเบา
5. การติดตั้งที่สะดวกและใช้งานง่าย
6.ระบบกั้นน้ำอย่างดี
7. ปลอก PE สองชั้น
แอปพลิเคชัน
1. การฝังโดยตรงหรือการกระจายท่อกลางแจ้ง
2. การสื่อสารทางไกลและเครือข่ายท้องถิ่น
รายละเอียดการสร้างสายเคเบิล
|
รายการ |
คำอธิบาย |
||||||
|
จำนวนไฟเบอร์ |
2-144คอร์ |
||||||
|
ไฟเบอร์ |
พิมพ์ |
G652D/G657A/OM1/OM2/OM3/OM4 |
|||||
|
เส้นผ่านศูนย์กลาง |
250µm |
||||||
|
สมาชิกแรง |
วัสดุ |
เทปเหล็กและอีแก้ว |
|||||
|
ปลอกด้านใน |
วัสดุ |
วิชาพลศึกษา |
|||||
|
เส้นผ่านศูนย์กลาง |
/ |
||||||
|
เปลือกนอก |
วัสดุ |
วิชาพลศึกษา |
|||||
|
เส้นผ่านศูนย์กลาง |
12.5~16.5มม |
||||||
|
ขนาดสายไฟ (สูง * กว้าง) |
/ |
||||||
|
น้ำหนักสาย |
155~255KG±1KG |
||||||
|
ช่วงอุณหภูมิการติดตั้ง (ºC) |
-20+60 |
||||||
|
อุณหภูมิการทำงานและการขนส่ง (ºC) |
-40+70 |
||||||
|
รัศมีการดัดต่ำสุด(มิลลิเมตร) |
ระยะยาว |
10ด |
|||||
|
การดัดขั้นต่ำ |
ช่วงเวลาสั้น ๆ |
20D |
|||||
|
ขั้นต่ำที่อนุญาต |
ระยะยาว |
3000 |
|||||
|
ขั้นต่ำที่อนุญาต |
ช่วงเวลาสั้น ๆ |
4000 |
|||||
|
โหลดบด (N/100 มม.) |
ระยะยาว |
300 |
|||||
|
โหลดบด (N/100 มม.) |
ช่วงเวลาสั้น ๆ |
1,000 |
|||||
|
แบบไฟเบอร์ |
หน่วย |
เอสเอ็ม |
เอสเอ็ม |
มม |
มม |
มม |
|
|
เงื่อนไข |
นาโนเมตร |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
|
|
การลดทอน |
เดซิเบล/กม |
≤ |
≤ |
≤ |
≤3.0/1.0 |
≤3.0/1.0 |
|
|
0.36/0.23 |
0.34/0.22 |
3.0/1.0 |
---- |
---- |
|||
|
ความผิดปกติ |
1550นาโนเมตร |
Ps/(นาโนเมตร*กม.) |
---- |
≤18 |
---- |
---- |
ความผิดปกติ |
|
1625นาโนเมตร |
Ps/(นาโนเมตร*กม.) |
---- |
≤22 |
---- |
---- |
|
|
|
แบนด์วิธ |
850นาโนเมตร |
เมกะเฮิรตซ์.กม |
---- |
---- |
>=400 |
>=160 |
แบนด์วิธ |
|
1300นาโนเมตร |
เมกะเฮิรตซ์.กม |
---- |
---- |
>=800 |
>=500 |
|
|
|
ความยาวคลื่นการกระจายเป็นศูนย์ |
นาโนเมตร |
1300-1324 |
>=1302, |
---- |
---- |
>= 1295, |
|
|
ความลาดเอียงเป็นศูนย์ |
นาโนเมตร |
≤0.092 |
≤0.091 |
---- |
---- |
---- |
|
|
PMD ไฟเบอร์ส่วนบุคคลสูงสุด |
|
≤0.2 |
≤0.2 |
---- |
---- |
≤0.11 |
|
|
ค่าลิงค์การออกแบบ PMD |
Ps(นาโนเมตร*k |
≤0.12 |
≤0.08 |
---- |
---- |
---- |
|
|
ความยาวคลื่นตัดไฟเบอร์ λc |
นาโนเมตร |
>= 1180, |
>=1180, |
---- |
---- |
---- |
|
|
ปิดสายเคเบิล |
นาโนเมตร |
≤1260 |
≤1260 |
---- |
---- |
---- |
|
|
เอ็ม.เอฟ.ดี |
1310nm |
อืม |
9.2+/-0.4 |
9.2+/-0.4 |
---- |
---- |
---- |
|
1550นาโนเมตร |
อืม |
10.4+/-0.8 |
10.4+/-0.8 |
---- |
---- |
---- |
|
|
ตัวเลข |
|
---- |
---- |
0.200+/ |
0.275+/-0. |
0.200+/-0 |
|
|
ขั้นตอน (หมายถึงแบบสองทิศทาง |
เดซิเบล |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
|
|
ความผิดปกติของไฟเบอร์ |
เดซิเบล |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
|
|
|
|
|
|
|
|
|
|
|
ความไม่ต่อเนื่อง |
|||||||
|
ความแตกต่างกระจายกลับ |
เดซิเบล/กม |
≤0.05 |
≤0.03 |
≤0.08 |
≤0.10 |
≤0.08 |
|
|
ความสม่ำเสมอของการลดทอน |
เดซิเบล/กม |
≤0.01 |
≤0.01 |
|
|
|
|
|
ขนาดแกน |
อืม |
|
|
50+/-1.0 |
62.5+/-2.5 |
50+/-1.0 |
|
|
เส้นผ่าศูนย์กลางหุ้ม |
อืม |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
|
|
การหุ้มแบบไม่กลม |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
เส้นผ่านศูนย์กลางการเคลือบ |
อืม |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
|
|
การเคลือบ/แชฟฟินช์ |
อืม |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
เคลือบไม่เป็นวงกลม |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
ข้อผิดพลาดศูนย์กลางของแกน/การหุ้ม |
อืม |
≤0.6 |
≤0.6 |
≤1.5 |
≤1.5 |
≤1.5 |
|
|
ขด (รัศมี) |
อืม |
≤4 |
≤4 |
---- |
---- |
---- |
|
หมายเหตุ: แผ่นข้อมูลนี้สามารถเป็นข้อมูลอ้างอิงเท่านั้น แต่ไม่ใช่ส่วนเสริมของสัญญาโปรดติดต่อพนักงานขายของเรา
สำหรับข้อมูลเพิ่มเติม
