รายละเอียดเทคนิคของสายไฟเบอร์ออปติก
คุณสมบัติทางแสง, กณิตศาสตร์, เครื่องจักรกล และสิ่งแวดล้อมของ ITU-T G652.D สายไฟเบอร์ออปติก จะเป็นไปตามตารางด้านล่าง
คุณสมบัติของเส้นไฟฟ้า
| ลักษณะ | ค่าเฉพาะ | หน่วย | ||
| คุณสมบัติทางแสง | ||||
| กว้างสนามโหมด | ที่ 1310nm | 9.1±05 | μm | |
| ในระยะ 1550nm | 10.3 ± 07 | mm | ||
| คอเปอร์เซ็นต์การลดความหนา | ที่ 1310nm | ≤0.36 | dB/km | |
| ในระยะ 1550nm | ≤0.23 | dB/km | ||
| การลดความเหลื่อมล้ํา | ≤0.05 | dB | ||
| ความยาวคลื่นการกระจาย 0 (λ)0) | 1300 ₹1324 | nm | ||
| ความชันการกระจายสูงสุด 0 (S)0max) | ≤0.092 | ps/(nm2·km) | ||
| คออฟเฟกชั่นการกระจายแบบการขั้ว (PMD)Q) | ≤0.2 | |||
| ความยาวคลื่นตัด (λ)cc) | ≤ 1260 | nm | ||
| คออฟเฟกชั่นการกระจาย | 1288~1339nm | ≤3.5 | ps/(nm·km) | |
| 1550nm | ≤ 18 | ps/(nm·km) | ||
| อัตราการหักของกลุ่มที่มีประสิทธิภาพ (N)eff) | ที่ 1310nm | 1.466 | - ไม่เป็นไร | |
| ในระยะ 1550nm | 1.467 | - ไม่เป็นไร | ||
| ลักษณะทางกณิตศาสตร์ | ||||
| กว้างคลุม | 125.0±10 | μm | ||
| การเคลือบไม่เป็นวงกลม | ≤ 1.0 | % | ||
| กว้างคลุม | 2450.0±100 | μm | ||
| ความผิดพลาดของความเฉพาะของผิวเคลือบ | ≤ 120 | μm | ||
| การเคลือบไม่เป็นวงกลม | ≤60 | % | ||
| ความผิดพลาดของการเคลือบแกน | ≤0.8 | μm | ||
| ความผิดพลาดของการเคลือบ / การเคลือบ | ≤ 120 | μm | ||
| คุณสมบัติทางกล | ||||
| การเล่นคอร์ลลิ่ง | ≥4 | m | ||
| ความเครียด | ≥ 0.69 | GPa | ||
| ความแรงของแผ่นเคลือบ | ค่าเฉลี่ย | 1.0-50 | N | |
| ค่าสูงสุด | 1.3-8.9 | N | ||
| การสูญเสียการบิดขนาดใหญ่ | ฟ60 มิลลิเมตร, 100 วงกลม, ที่ 1550nm | ≤0.05 | dB | |
| ฟ32 มิลลิเมตร, 1 วงกลม, ที่ 1550nm | ≤0.05 | dB | ||
คุณลักษณะของสายไฟฟ้า
การก่อสร้างและปารามิเตอร์ของสายไฟฟ้า
สายไฟฟ้าที่ติดพื้นที่ทําจากสายเหล็กเคลือบอลูมิเนียม (AS) และท่อเหล็กไร้ขัดที่มีไฟเบอร์ออปติก

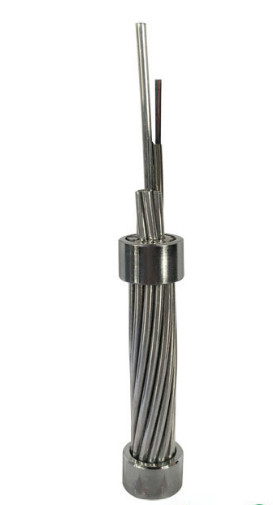

ประเภทเคเบิล: OPGW-48B1.3-190[205]185.4
ส่วนตัดของ OPGW
| โครงสร้าง | วัสดุ | ไม่ ไม่ | กว้างของวัสดุ | ||
| สายใย | จี652.D | 48 | |||
| ศูนย์ | 20% สาย AS | 1 | กว้าง | 4.0 มม. | |
| ชั้นที่ 1 | สูบ SUS | 4 | กว้าง | 4.0 มม. | |
| 20% สาย AS | 2 | กว้าง | 4.0 มม. | ||
| ชั้น 2 | 20% สาย AS | 12 | กว้าง | 4.0 มม. | |
รายละเอียดของ OPGW
| รายการ | ข้อมูลเทคนิค | ||
| สะดุด | หลักชั้น 1 ชั้น 2 | ||
| ทิศทางการติดเรือ | ชั้นนอกคือมือขวา | ||
| กว้างของเคเบิล (ชื่อ) | 20.0 มม. | ||
| น้ําหนักสายไฟ (ประมาณ) | 1365 กิโลกรัม/กม | ||
| การรองรับส่วนตัด | AS สาย | 188.5 มม.2 | |
| ความแข็งแรงในการดึง (RTS) | 205kN | ||
| โมดูลัสของความยืดหยุ่น (E-Modulus) | 162.0kN/mm2 | ||
| คออฟเซ็นเตอร์การยืดความร้อน | 13.0 × 10-6/K | ||
| ความเครียดในการทํางานสูงสุด (40%RTS) | 82.0kN | ||
| ความเครียดประจําวัน (EDS) 18% 25% RTS | 36.9 ~ 51.25kN | ||
| ความต้านทาน DC ที่ 20°C | 0.442 โอม/กม | ||
| ระยะเวลาสั้นของกระแสไฟฟ้า (1.0s, 40°C~200°C) | 13.62kA | ||
| ความจุในระยะสั้น ความจุ I2t | 185.4kA2s | ||
| วงศ์รัศมีการบิดขั้นต่ํา | การติดตั้ง | 30 เท่าของกว้างเคเบิล | |
| การปฏิบัติงาน | 15 เท่าของกว้างเคเบิล | ||
| ระยะอุณหภูมิ | การติดตั้ง | -10°C~+60°C | |
| การจัดเก็บและการขนส่ง | -40°C~+60°C | ||
| การปฏิบัติงาน | -40°C~+80°C | ||
การระบุสีของเส้นใยและหลอดหลุด
สายใยและท่อหลุดแต่ละชิ้นต้องสอดคล้องกับมาตรฐาน TIA/EIA-598-A และรหัสสี ดังต่อไปนี้
ท่อเหล็ก 1 (เส้นใยหมายเลข 1-12): สายใยแสงแบบเดียว (SM)
สีใย
| ไม่ | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| สี | สีฟ้า | ส้ม | สีเขียว | สีน้ําตาล | สีเทา | สีขาว | สีแดง | ธรรมชาติ | สีเหลือง | สีม่วง | สีชมพู | Aqua |
หลอดเหล็ก 2 (เส้นใยหมายเลข 13-24): สายใยแสงแบบเดียว (SM)
เครื่องติดตามสีดําหนึ่งตัว (ความกว้าง 50 มม.)
| ไม่ | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| สี | สีฟ้า | ส้ม | สีเขียว | สีน้ําตาล | สีเทา | สีขาว | สีแดง | ธรรมชาติ | สีเหลือง | สีม่วง | สีชมพู | Aqua |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
หลอดเหล็ก 3 (เส้นใยหมายเลข 25-36): สายใยแสงแบบเดียว (SM)
เครื่องติดตามสีดําหนึ่ง (100 มม.)
| ไม่ | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| สี | สีฟ้า | ส้ม | สีเขียว | สีน้ําตาล | สีเทา | สีขาว | สีแดง | ธรรมชาติ | สีเหลือง | สีม่วง | สีชมพู | Aqua |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
ท่อเหล็ก 4 (เส้นใยหมายเลข 37-48): ใยไฟเบอร์ออปติกแบบเดียว (SM)
เครื่องติดตามสีดําหนึ่งตัว (ความกว้าง 150 มม.)
| ไม่ | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| สี | สีฟ้า | ส้ม | สีเขียว | สีน้ําตาล | สีเทา | สีขาว | สีแดง | ธรรมชาติ | สีเหลือง | สีม่วง | สีชมพู | Aqua |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
การบรรจุแบบมาตรฐาน
