เตข้อมูลจำเพาะทางเทคนิคสำหรับสายไฟเบอร์ออปติก
1. ออปติคัล ไฟเบอร์ ลักษณะเฉพาะ
ลักษณะทางแสง เรขาคณิต ทางกล และสิ่งแวดล้อมของไฟเบอร์ออปติก ITU-T G.652.D จะต้องเป็นไปตามตารางด้านล่าง:
| ลักษณะเฉพาะ | ค่าที่กำหนด | หน่วย | ||
| ลักษณะทางแสง | ||||
| โหมดสนามเส้นผ่านศูนย์กลาง | ที่ 1310nm | 9.1±0.5 | µm | |
| ที่ 1550nm | 10.3 ± 0.7 | mm | ||
| ค่าสัมประสิทธิ์การลดทอน | ที่ 1310nm | ≤0.36 | เดซิเบล/กม. | |
| ที่ 1550nm | ≤0.23 | เดซิเบล/กม. | ||
| การลดทอนไม่สม่ำเสมอ | ≤0.05 | เดซิเบล | ||
| ความยาวคลื่นการกระจายตัวเป็นศูนย์ ( λ0) | 1300 ～1324 | นาโนเมตร | ||
| ความชันการกระจายตัวเป็นศูนย์สูงสุด (S0max) | ≤0.092 | ปล./(nm2·กม.) | ||
| ค่าสัมประสิทธิ์การกระจายโหมดโพลาไรเซชัน (PMDNS) | ≤0.2 |  |
||
| ความยาวคลื่นตัด (λcc) | ≤1260 | นาโนเมตร | ||
| ค่าสัมประสิทธิ์การกระจายตัว | 1288～1339nm | ≤3.5 | ps/(นาโนเมตร·กม.) | |
| 1550nm | ≤18 | ps/(นาโนเมตร·กม.) | ||
| ดัชนีการหักเหของแสงกลุ่มที่มีประสิทธิภาพ (Nเอฟเอฟ) | ที่ 1310nm | 1.466 | － | |
| ที่ 1550nm | 1.467 | － | ||
| ลักษณะทางเรขาคณิต | ||||
| เส้นผ่านศูนย์กลางหุ้ม | 125.0±1.0 | µm | ||
| การหุ้มที่ไม่เป็นวงกลม | ≤1.0 | % | ||
| เส้นผ่านศูนย์กลางเคลือบ | 245.0±10.0 | µm | ||
| ข้อผิดพลาดเกี่ยวกับศูนย์กลางการเคลือบผิวเคลือบ | ≤12.0 | µm | ||
| การเคลือบไม่เป็นวงกลม | ≤6.0 | % | ||
| ข้อผิดพลาดเกี่ยวกับศูนย์กลางการหุ้มแกนกลาง | ≤0.8 | µm | ||
| ข้อผิดพลาดในการหุ้ม / การเคลือบศูนย์กลาง | ≤12.0 | µm | ||
| ลักษณะทางกล | ||||
| ดัดผม | ≥4 | NS | ||
| พิสูจน์ความเครียด | ≥0.69 | เกรดเฉลี่ย | ||
| แรงเคลือบแถบ | ค่าเฉลี่ย | 1.0-5.0 | NS | |
| มูลค่าสูงสุด | 1.3-8.9 | NS | ||
| การสูญเสียการดัดมาโคร | Ф60mm, 100 วงกลม, ที่ 1550nm | ≤0.05 | เดซิเบล | |
| Ф32mm, 1 วงกลม, ที่ 1550nm | ≤0.05 | เดซิเบล | ||
2. ลักษณะเฉพาะ ของ เคเบิ้ล
2.1 การสร้างสายเคเบิลและ Pพารามิเตอร์

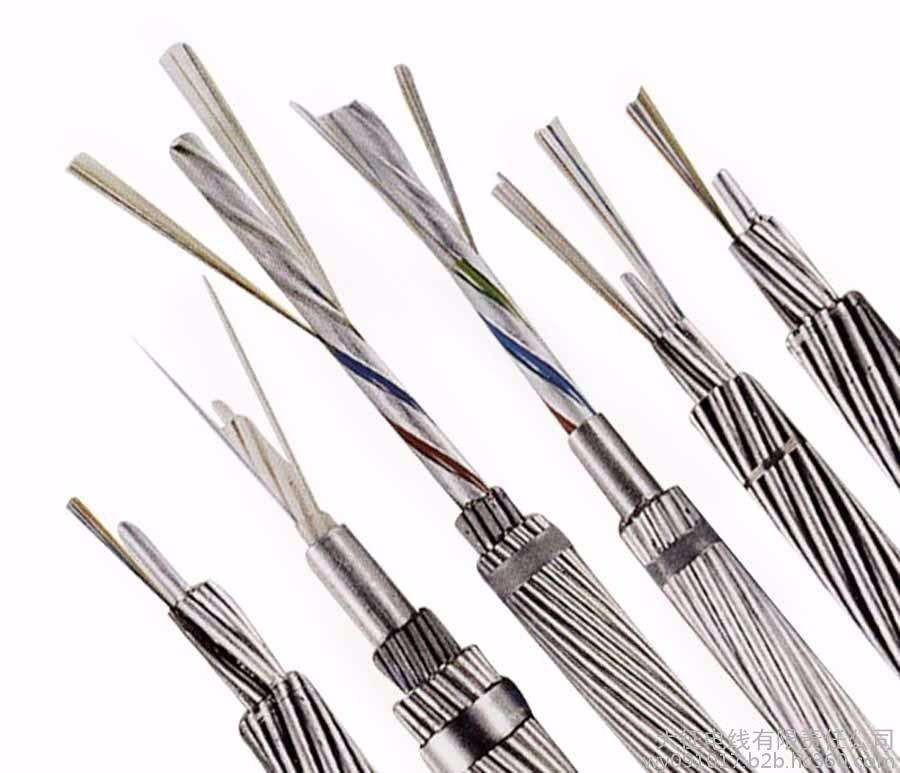

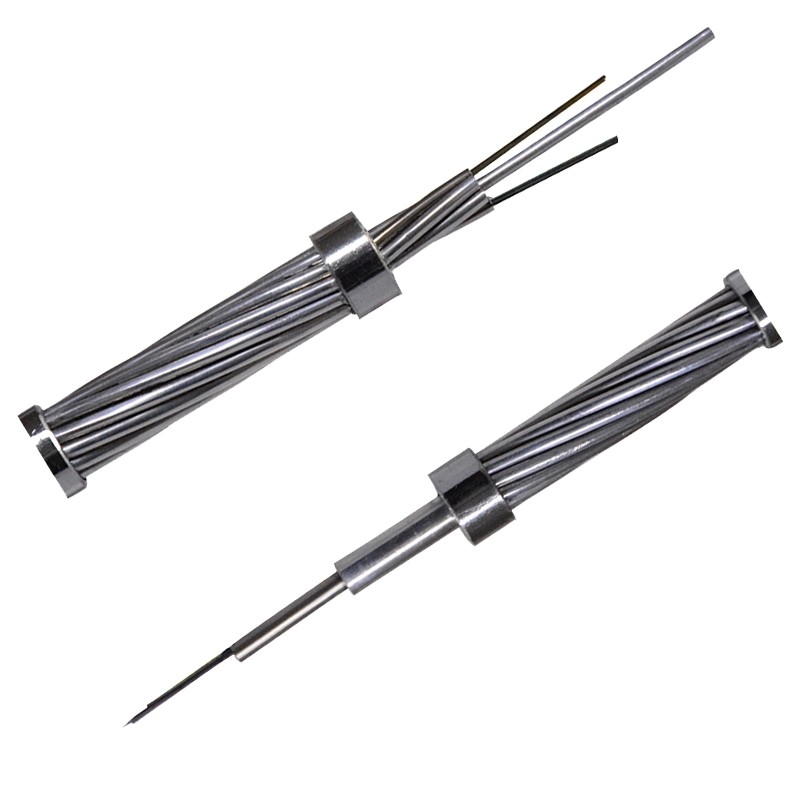

สายกราวด์เหนือศีรษะทำจากลวดเหล็กหุ้มอะลูมิเนียม (AS) และท่อสแตนเลสที่มีไฟเบอร์ออปติก
3.2ประเภทสายเคเบิล: OPGW-48B1.3-190[205;185.4]
3.2.1 ภาพตัดขวางของ OPGW
| โครงสร้าง | วัสดุ | เลขที่. | เส้นผ่านศูนย์กลางของวัสดุ | ||
| ไฟเบอร์ | G.652.D | 48 | |||
| ศูนย์กลาง | สาย AS 20% | 1 | เส้นผ่านศูนย์กลาง | 4.0mm | |
| ชั้น 1 | SUS Tube | 4 | เส้นผ่านศูนย์กลาง | 4.0mm | |
| สาย AS 20% | 2 | เส้นผ่านศูนย์กลาง | 4.0mm | ||
| ชั้น2 | สาย AS 20% | 12 | เส้นผ่านศูนย์กลาง | 4.0mm | |
2.2.1 ข้อมูลจำเพาะของ OPGW
| รายการ | ข้อมูลทางเทคนิค | ||
| ควั่น | แกน, ชั้น 1, ชั้น2 | ||
| ทิศทางการวางสาย | ชั้นนอกคือ ขวา มือ | ||
| เส้นผ่านศูนย์กลางของสายเคเบิล (ระบุ) | 20.0mm | ||
| น้ำหนักสายเคเบิล (โดยประมาณ) | 1365กก./กม. | ||
| การสนับสนุนข้ามมาตรา | AS Wire | 188.5mm2 | |
| พิกัดความต้านแรงดึง (RTS) | 205kN | ||
| โมดูลัสความยืดหยุ่น (E-Modulus) | 162.0kN/mm2 | ||
| ค่าสัมประสิทธิ์การยืดตัวด้วยความร้อน | 13.0×10-6/K | ||
| ความเครียดในการทำงานสูงสุด (40% RTS ) | 82.0kN | ||
| ความเครียดในชีวิตประจำวัน (EDS) (18% ~ 25% RTS) | 36.9~51.25kN | ||
| ความต้านทานกระแสตรงที่ 20 ℃ | 0.442 โอห์ม/km | ||
| เวลาสั้นในปัจจุบัน (1.0s, 40 ℃ ～ 200 ℃) | 13.62kA | ||
| ความจุปัจจุบันในเวลาสั้น ๆ I2NS | 185.4kA²s | ||
| รัศมีการดัดขั้นต่ำ | การติดตั้ง | 30 เท่าของเส้นผ่านศูนย์กลางของสายเคเบิล | |
| การดำเนินการ | เส้นผ่านศูนย์กลางของสายเคเบิล 15 เท่า | ||
| ช่วงอุณหภูมิ | การติดตั้ง | -10℃~+60℃ | |
| การจัดเก็บและการขนส่ง | -40℃~+60℃ | ||
| การดำเนินการ | -40℃~+80℃ | ||
3. NSไอเบอร์และ หลี่oose NSube คolor ผมการจัดฟัน
เส้นใยเดี่ยวและหลอดหลวมต้องเป็นไปตามมาตรฐาน TIA/EIA-598-A และรหัสสีดังต่อไปนี้
ท่อเหล็ก 1 (เส้นใย No.1-12) : ใยแก้วนำแสงโหมดเดี่ยว (SM)
สีไฟเบอร์
| ไม่. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| สี | สีฟ้า | ส้ม | เขียว | สีน้ำตาล | สีเทา | สีขาว | สีแดง | ธรรมชาติ | สีเหลือง | สีม่วง | สีชมพู | อควา |
ท่อเหล็ก 2 (เส้นใย No.13-24) : ใยแก้วนำแสงโหมดเดี่ยว (SM)
ตัวติดตามสีดำหนึ่งอัน (ระยะพิทช์ 50 มม.)
| ไม่. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| สี | สีฟ้า | ส้ม | เขียว | สีน้ำตาล | สีเทา | สีขาว | สีแดง | ธรรมชาติ | สีเหลือง | สีม่วง | สีชมพู | อควา |
| . | . | . | . | . | . | . | . | . | . | . | . |
ท่อเหล็ก 3 (เส้นใย No.25-36) : ใยแก้วนำแสงโหมดเดี่ยว (SM)
ตัวติดตามสีดำหนึ่งอัน (ระยะพิทช์ 100 มม.)
| ไม่. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| สี | สีฟ้า | ส้ม | เขียว | สีน้ำตาล | สีเทา | สีขาว | สีแดง | ธรรมชาติ | สีเหลือง | สีม่วง | สีชมพู | อควา |
| . | . | . | . | . | . | . | . | . | . | . | . |
ท่อเหล็ก 4 (เส้นใย No.37-48) : ใยแก้วนำแสงโหมดเดี่ยว (SM)
ตัวติดตามสีดำหนึ่งอัน (ระยะพิทช์ 150 มม.)
| ไม่. | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| สี | สีฟ้า | ส้ม | เขียว | สีน้ำตาล | สีเทา | สีขาว | สีแดง | ธรรมชาติ | สีเหลือง | สีม่วง | สีชมพู | อควา |
| . | . | . | . | . | . | . | . | . | . | . | . |
4. การบรรจุและ NSฮิปปิ้ง
OPGW จะต้องพันอย่างแน่นหนาและสม่ำเสมอบนรอกม้วนไม้ที่แข็งแรงซึ่งเป็นไปตาม ANSI/AA 53-1981 หรือเท่ากันรอกจะต้องล้าด้วยระแนงไม้-เหล็กที่แข็งแรง เพื่อป้องกันไม่ให้ OPGW ได้รับความเสียหายในการขนส่ง การจัดการ การจัดเก็บ และการร้อยสายตามปกติ
ภาพวาดของรีล
ตามความยาวของสายเคเบิล เราเลือกรีลแบบต่างๆ (D,d,b,w1,w2) สำหรับการโหลดสายเคเบิล
5. เป็นมิตรกับสิ่งแวดล้อม
ปฏิบัติตามระบบ ISO14001, RoHS และ OHSAS18001 อย่างสมบูรณ์
6. คำแนะนำในการติดตั้ง
ขั้นตอนการติดตั้ง:
ขอแนะนำให้ใช้ IEEE Std 524-1992 และขั้นตอนที่บริษัทแนะนำสำหรับการติดตั้ง OPGW
