OPGW เป็นโครงสร้างสายเคเบิลชนิดหนึ่งที่ประกอบด้วยการส่งผ่านแสงและสายกราวด์เหนือศีรษะสำหรับการส่งกำลังทำงานในสายส่งไฟฟ้าทั้งแบบสายใยแก้วนำแสงและสายดินเหนือศีรษะ ซึ่งสามารถป้องกันฟ้าผ่าและไฟฟ้าลัดวงจรได้ OPGW ประกอบด้วยหน่วยออปติคัลท่อเหล็กกล้าไร้สนิม ลวดเหล็กหุ้มอะลูมิเนียม ลวดอะลูมิเนียมผสมมีโครงสร้างท่อเหล็กสแตนเลสกลางและโครงสร้างการพันชั้นเราสามารถออกแบบโครงสร้างตามสภาพแวดล้อมและความต้องการของลูกค้าที่แตกต่างกัน
แอปพลิเคชัน
1. สายดินผสมใยแก้วนำแสง [OPGW] เหมาะสำหรับการติดตั้งบนสายไฟใหม่ที่มีฟังก์ชั่นคู่ของสายดินและการสื่อสาร
2.ดัดแปลงเปลี่ยนสายดินเก่าและสายดินแรงสูงโครงสร้างใหม่
3. การป้องกันแสงและการนำกระแสไฟฟ้าลัดวงจร
4. ความสามารถในการสื่อสารใยแก้วนำแสง
ใยแก้วนำแสง ลักษณะเฉพาะ
ลักษณะทางแสง เรขาคณิต ทางกล และสภาพแวดล้อมของใยแก้วนำแสง ITU-T G.652.D จะต้องเป็นไปตามตารางด้านล่าง:
| ลักษณะเฉพาะ | ค่าที่ระบุ | หน่วย | ||
| ลักษณะทางแสง | ||||
| เส้นผ่านศูนย์กลางของโหมด | ที่ 1310nm | 9.1 ± 0.5 | มม | |
| ที่ 1550nm | 10.3 ± 0.7 | มม | ||
| ค่าสัมประสิทธิ์การลดทอน | ที่ 1310nm | ≤0.36 | เดซิเบล/กม | |
| ที่ 1550nm | ≤0.23 | เดซิเบล/กม | ||
| การลดทอนความไม่สม่ำเสมอ | ≤0.05 | เดซิเบล | ||
| ความยาวคลื่นการกระจายตัวเป็นศูนย์ ( λ0) | 1300～1324 | นาโนเมตร | ||
| ความชันการกระจายตัวสูงสุดเป็นศูนย์ (S0สูงสุด) | ≤0.092 | ps/(นาโนเมตร2·กม.) | ||
| ค่าสัมประสิทธิ์การกระจายโหมดโพลาไรซ์ (PMDถาม) | ≤0.2 |  |
||
| ความยาวคลื่นจุดตัด ( λซีซี) | ≤1260 | นาโนเมตร | ||
| ค่าสัมประสิทธิ์การกระจายตัว | 1288～1339nm | ≤3.5 | ps/(นาโนเมตร·กม.) | |
| 1550นาโนเมตร | ≤18 | ps/(นาโนเมตร·กม.) | ||
| ดัชนีการหักเหของกลุ่มที่มีประสิทธิภาพ (Nผล) | ที่ 1310nm | 1.466 | － | |
| ที่ 1550nm | 1.467 | － | ||
| ลักษณะทางเรขาคณิต | ||||
| เส้นผ่าศูนย์กลางหุ้ม | 125.0±1.0 | มม | ||
| การหุ้มแบบไม่กลม | ≤1.0 | % | ||
| เส้นผ่านศูนย์กลางการเคลือบ | 245.0±10.0 | มม | ||
| ข้อผิดพลาดศูนย์กลางของการเคลือบผิวหุ้ม | ≤12.0 | มม | ||
| การเคลือบผิวไม่กลม | ≤6.0 | % | ||
| ข้อผิดพลาดเกี่ยวกับศูนย์กลางของแกนกลาง | ≤0.8 | มม | ||
| ข้อผิดพลาดศูนย์กลางของการหุ้ม / การเคลือบ | ≤12.0 | มม | ||
| ลักษณะทางกล | ||||
| ดัดผม | ≥4 | ม | ||
| พิสูจน์ความเครียด | ≥0.69 | เกรดเฉลี่ย | ||
| แรงแถบเคลือบ | ค่าเฉลี่ย | 1.0-5.0 | เอ็น | |
| มูลค่าสูงสุด | 1.3-8.9 | เอ็น | ||
| การสูญเสียการดัดมาโคร | Ф60มม., 100 วงกลม, ที่ 1550 นาโนเมตร | ≤0.05 | เดซิเบล | |
| Ф32mm, 1 วงกลม, ที่ 1550nm | ≤0.05 | เดซิเบล | ||
ข้อมูลจำเพาะของ OPGW
| รายการ | ข้อมูลทางเทคนิค | ||
| ควั่น | แกน, ชั้น 1, ชั้น 2 | ||
| ทิศทางการควั่น | ชั้นนอกเป็นขวามือ | ||
| เส้นผ่านศูนย์กลางของสายเคเบิล (ขนาดเกลียว) | 20.0มม | ||
| น้ำหนักสายเคเบิล (โดยประมาณ) | 1365กก./กม | ||
| รองรับส่วนข้าม | AS ลวด | 188.5มม2 | |
| จัดอันดับความต้านทานแรงดึง (RTS) | 205kN | ||
| โมดูลัสความยืดหยุ่น (E-Modulus) | 162.0kN/มม2 | ||
| ค่าสัมประสิทธิ์การยืดตัวเนื่องจากความร้อน | 13.0×10-6/เค | ||
| ความเครียดในการทำงานสูงสุด (40%RTS) | 82.0kN | ||
| ความเครียดในชีวิตประจำวัน(EDS)(18%～25%RTS) | 36.9~51.25kN | ||
| ความต้านทาน DC ที่ 20 ℃ | 0.442 โอห์ม/กม | ||
| กระแสเวลาสั้น (1.0 วินาที, 40℃～200℃) | 13.62kA | ||
| ความจุปัจจุบันในเวลาอันสั้น I2ที | 185.4kA²s | ||
| รัศมีการดัดขั้นต่ำ | การติดตั้ง | 30 เท่าของเส้นผ่านศูนย์กลางของสายเคเบิล | |
| การดำเนินการ | 15 เท่าของเส้นผ่านศูนย์กลางของสายเคเบิล | ||
| ช่วงอุณหภูมิ | การติดตั้ง | -10℃~+60℃ | |
| การจัดเก็บและการขนส่ง | -40℃~+60℃ | ||
| การดำเนินการ | -40℃~+80℃ | ||

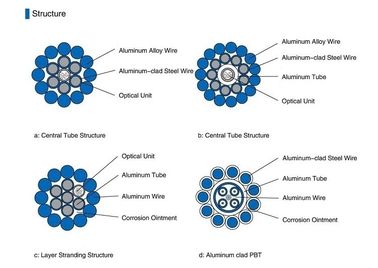

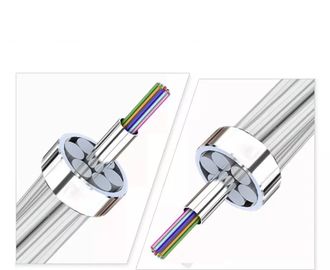

โครงสร้างผลิตภัณฑ์
การบรรจุและการจัดส่ง
OPGW จะต้องพันให้แน่นและสม่ำเสมอบนรอกไม้-เหล็กที่แข็งแรง ซึ่งเป็นไปตาม ANSI/AA 53-1981 หรือเทียบเท่ารอกจะต้องถูกติดด้วยไม้ระแนงเหล็กที่แข็งแรงเพื่อป้องกัน OPGW จากความเสียหายในการขนส่ง การจัดการ การจัดเก็บ และการร้อยเชือกตามปกติ
ตามความยาวของสายเคเบิล เราเลือกรอกประเภทต่างๆ (D,d,b,w1,w2) สำหรับโหลดสายเคเบิล
